Sistem 6 Burner Solar untuk Pengering RDF 20 Ton/Jam: Perhitungan Kapasitas, Staging, Efisiensi, dan Keselamatan

Pengeringan Refuse-Derived Fuel (RDF) membutuhkan sistem panas yang mampu mengikuti perubahan kapasitas material dan kadar air secara cepat. Pada proyek dengan kapasitas RDF basah 20 ton per jam, kadar air awal 53%, kadar air akhir 20%, temperatur udara panas maksimum 400°C, waktu tinggal sekitar 15 menit, dan sistem pemanasan langsung ke furnace, kebutuhan panasnya termasuk besar. Salah satu pilihan teknisnya adalah memasang enam burner solar secara paralel dan mengoperasikannya bertahap atau step by step.

Konfigurasi enam burner dapat membantu pemerataan panas, memperluas rentang pengaturan kapasitas, dan menjaga proses tetap stabil saat kadar air RDF berubah. Namun, jumlah burner yang lebih banyak tidak secara otomatis menjamin konsumsi bahan bakar lebih rendah. Energi untuk menguapkan air tetap harus disediakan. Penghematan baru diperoleh apabila kapasitas burner dibagi secara tepat, burner memakai kontrol modulating, burner yang tidak diperlukan dapat berhenti tanpa memasukkan udara dingin, dan seluruh sistem dikendalikan berdasarkan kebutuhan panas aktual.

Artikel ini membahas rancangan awal sistem 6 burner solar untuk pengering RDF 20 ton/jam, termasuk neraca massa air, kebutuhan panas, pemilihan kapasitas burner, urutan penyalaan, estimasi konsumsi solar, instrumentasi, interlock keselamatan, serta faktor yang harus diverifikasi sebelum fabrikasi dan pemasangan.

Apa Itu RDF dan Mengapa Harus Dikeringkan?

RDF adalah singkatan dari Refuse-Derived Fuel, yaitu bahan bakar alternatif yang diproduksi dari sampah setelah melalui proses pemilahan, pencacahan, pemisahan material yang tidak dapat terbakar, dan pengondisian ukuran. RDF bukan satu zat kimia tunggal. Komposisinya dapat berupa campuran plastik, kertas, karton, tekstil, kayu, karet, biomassa, dan fraksi sampah lain yang mempunyai nilai kalor.

United States Environmental Protection Agency menjelaskan bahwa sistem RDF menggunakan proses mekanis untuk mencacah sampah kota, memisahkan material yang tidak dapat terbakar, dan menghasilkan campuran yang sesuai untuk digunakan sebagai bahan bakar pada furnace khusus atau sebagai bahan bakar tambahan pada sistem boiler. Penjelasan tersebut dapat dibaca pada halaman resmi EPA mengenai energy recovery dari municipal solid waste.

Kadar air merupakan salah satu parameter terpenting dalam kualitas RDF. Semakin tinggi kadar air, semakin besar panas yang digunakan hanya untuk menaikkan temperatur dan menguapkan air. Panas tersebut belum menghasilkan manfaat pembakaran dari RDF. Karena itu, RDF berkadar air 53% perlu dikeringkan sebelum digunakan sebagai bahan bakar yang lebih stabil.

Menurunkan kadar air menjadi 20% memberikan beberapa manfaat:

• Nilai kalor efektif RDF meningkat.
• Penyalaan RDF menjadi lebih mudah dan stabil.
• Beban angkut dan volume air yang terbawa berkurang.
• Temperatur pembakaran selanjutnya lebih mudah dikendalikan.
• Risiko terbentuknya asap akibat pembakaran tidak sempurna dapat dikurangi.
• Proses penyimpanan dan feeding dapat menjadi lebih konsisten, sepanjang pengendalian kebakaran tetap diterapkan.

Namun, pengeringan RDF juga membawa risiko. Setelah lebih kering, material menjadi lebih mudah terbakar. Proses pencacahan dan pengangkutan dapat menghasilkan debu dari plastik, kertas, kayu, tekstil, atau fraksi organik. Oleh sebab itu, desain dryer harus menggabungkan efisiensi termal dengan pengendalian kebakaran, debu, emisi, dan keselamatan operasi.

Data Dasar Pengering RDF 20 Ton/Jam

Perhitungan dalam studi kasus ini menggunakan data berikut:

Hal yang sangat penting adalah memastikan definisi kapasitas 20 ton/jam. Artikel ini menganggap angka tersebut sebagai berat RDF basah yang masuk ke dryer, bukan berat produk kering yang keluar. Jika 20 ton/jam ternyata merupakan kapasitas produk akhir pada kadar air 20%, jumlah air yang diuapkan dan kapasitas burner akan jauh lebih besar sehingga seluruh perhitungan harus diulang.

Temperatur 400°C juga perlu didefinisikan dengan jelas. Apakah angka tersebut merupakan temperatur gas setelah combustion chamber, temperatur inlet dryer, temperatur di ruang furnace, atau set point maksimum? Temperatur gas 400°C tidak boleh langsung dianggap sebagai temperatur material. Temperatur RDF keluar harus dikontrol secara terpisah agar material tidak mengalami pembakaran, pelelehan, atau degradasi termal.

Neraca Massa Pengeringan RDF

Kebutuhan burner tidak boleh ditentukan hanya dari ukuran furnace. Parameter utama adalah jumlah air yang harus dikeluarkan per jam. Perhitungannya dimulai dari massa padatan kering yang tetap berada dalam produk.

Menghitung massa padatan kering

RDF masuk adalah 20.000 kg/jam dengan kadar air 53%. Fraksi padatan kering berarti 47%.m_{padatan}=20.000\times(1-0,53)=9.400\ {kg/jam}

Massa padatan kering adalah sekitar 9.400 kg/jam.

Menghitung berat produk akhir

Produk akhir ditargetkan mempunyai kadar air 20%. Artinya padatan kering mewakili 80% berat produk.

m_{produk}=\frac{9.400}{0,80}=11.750\ \text{kg/jam}

Produksi RDF setelah pengeringan diperkirakan 11.750 kg/jam.

Menghitung air yang diuapkan

m_{air\ diuapkan}=20.000-11.750=8.250{kg/jam}

Dryer harus menguapkan sekitar 8.250 kg air per jam, atau 8,25 ton/jam. Angka inilah yang membuat kebutuhan panas menjadi besar.

Air awal dalam feed adalah 10.600 kg/jam. Air yang masih tertinggal dalam produk sekitar 2.350 kg/jam. Dengan demikian, sekitar 77,8% air awal perlu dikeluarkan selama proses pengeringan.

Material yang berada di dalam dryer

Dengan laju umpan 20.000 kg/jam dan waktu tinggal 15 menit:m_{hold-up}=20.000\times\frac{15}{60}=5.000\ \text{kg}
Secara sederhana terdapat sekitar 5 ton RDF di dalam sistem pada satu waktu. Angka aktual dapat berbeda karena kehilangan massa berlangsung selama pengeringan, distribusi material tidak seragam, dan waktu tinggal nyata mengikuti karakter conveyor atau grate.

Perhitungan Awal Kebutuhan Panas

Panas minimum terutama digunakan untuk menaikkan temperatur air dari temperatur lingkungan menuju titik penguapan dan mengubah air cair menjadi uap. Bila temperatur awal diasumsikan 30°C dan proses penguapan berlangsung mendekati 100°C, energi spesifik sederhananya terdiri dari panas sensibel dan panas laten.

Panas sensibel air:q_s=4,186\times(100-30)=293\ \text{kJ/kg}

Panas laten penguapan air di sekitar tekanan atmosfer diperkirakan 2.257 kJ/kg. Total teoritis sederhananya:q_{total}=293+2.257=2.550\ \text{kJ/kg}

Untuk 8.250 kg air per jam:Q=8.250\times2.550=21.037.500\ \text{kJ/jam}

Jika dikonversi menjadi daya:P=\frac{21.037.500}{3.600}=5.844\ \text{kW}

Kebutuhan teoritis untuk memanaskan dan menguapkan air adalah sekitar 5,84 MW. Nilai tersebut belum memasukkan:

• Pemanasan padatan RDF.
• Pemanasan air yang masih tertinggal dalam produk.
• Panas yang keluar bersama uap air dan gas buang.
• Kehilangan panas melalui refractory, casing, pintu, dan sambungan.
• Udara palsu yang masuk melalui celah furnace.
• Kelebihan udara pembakaran.
• Panas yang dibawa produk keluar.
• Fluktuasi kapasitas dan kadar air.
• Fouling atau penumpukan material di dalam sistem.

Jika kebutuhan panas berguna keseluruhan diperkirakan sekitar 6,0–6,3 MW dan efisiensi termal efektif dryer berada pada rentang 55–65%, kebutuhan input burner berada pada kisaran sekitar 9,3–11,5 MW. Setelah diberikan margin untuk perubahan kadar air, start-up, dan respons kontrol, kapasitas terpasang awal 12 MW dapat dipertimbangkan.

Nilai 12 MW adalah dasar konseptual, bukan pengganti heat and mass balance final. Desainer masih membutuhkan temperatur dan kelembapan udara lingkungan, temperatur produk masuk dan keluar, laju udara, temperatur exhaust, nilai kalor serta komposisi RDF, dan data kehilangan panas aktual.

Rekomendasi Kapasitas Enam Burner

Jika total kapasitas terpasang ditetapkan 12 MW, pembagian paling mudah adalah:12.000\ \text{kW}\div6=2.000\ \text{kW/burner}

Konfigurasinya menjadi 6 unit oil burner modulating, masing-masing maksimum sekitar 2.000 kW.

Burner sebaiknya tidak dipilih hanya berdasarkan nilai maksimum. Minimum firing rate dan turndown ratio sama pentingnya. Misalnya, jika setiap burner 2.000 kW dapat turun sampai 20%, kapasitas minimum satu burner sekitar 400 kW. Secara teoritis, enam burner tersebut memberikan fleksibilitas yang jauh lebih luas daripada satu burner 12 MW.

Spesifikasi awal yang perlu diminta kepada pemasok burner meliputi:

• Bahan bakar HSD atau light oil.
• Kapasitas kerja tiap burner sekitar 400–2.000 kW, sesuai kurva aktual.
• Sistem fully modulating.
• Servomotor pengatur udara dan bahan bakar.
• Flame detector yang sesuai untuk oil flame.
• Control box atau burner management system.
• Dua safety shut-off valve bahan bakar sesuai hasil kajian.
• Oil pump, filter, pressure regulator, pressure switch, dan return line.
• Air pressure switch.
• Ignition transformer dan ignition electrode.
• Local isolation dan fasilitas maintenance.
• Data panjang, diameter, dan bentuk nyala pada pressure furnace aktual.

Burner wajib diperiksa terhadap furnace back pressure. Kapasitas 2.000 kW pada katalog belum tentu tercapai apabila tekanan ruang bakar lebih tinggi daripada kemampuan fan burner. Kurva firing rate harus dibaca pada tekanan furnace yang diperkirakan saat enam burner dan ID fan beroperasi.

Apakah Enam Burner Lebih Hemat Solar?

Jawaban yang benar adalah: bisa lebih efisien dalam pengendalian, tetapi tidak otomatis mengurangi energi dasar penguapan. Untuk menguapkan 8,25 ton air per jam, sistem tetap membutuhkan energi dalam jumlah besar. Tidak ada konfigurasi burner yang dapat menghilangkan kebutuhan panas laten air.

Enam burner dapat mengurangi pemborosan pada beban parsial karena hanya burner yang diperlukan yang dioperasikan. Saat feed turun, kadar air lebih rendah, atau temperatur furnace telah stabil, dua atau empat burner dapat dimatikan. Burner lain bekerja pada daerah modulasi yang lebih sehat.

Sebaliknya, sistem dapat menjadi lebih boros apabila:

• Enam burner selalu menyala pada kapasitas sangat rendah.
• Damper burner yang mati tetap terbuka dan memasukkan udara dingin.
• Setiap burner mempunyai excess air tinggi.
• Sensor temperatur tidak mewakili kondisi material.
• Burner sering hidup-mati karena kontrol tidak mempunyai hysteresis.
• Udara panas langsung keluar ke chimney tanpa kontak efektif dengan RDF.
• Furnace terlalu negatif sehingga banyak udara palsu masuk.
• Insulasi dan refractory rusak.

Dengan demikian, tujuan pemakaian enam burner adalah mencocokkan produksi panas dengan beban proses, bukan sekadar menambah jumlah api.

Konsep Staging Enam Burner Secara Step by Step

Enam burner sebaiknya dibagi menjadi tiga pasangan. Setiap pasangan ditempatkan dan diarahkan agar panas tetap seimbang serta tidak menimbulkan satu sisi furnace terlalu panas.

Contoh pembagian:

• Stage 1: B1 + B2 sebagai lead pair.
• Stage 2: B3 + B4 sebagai intermediate pair.
• Stage 3: B5 + B6 sebagai peak pair.

Urutan start-up sederhananya:

1. Sistem memastikan emergency stop dalam kondisi normal.
2. Level tangki dan tekanan supply solar memenuhi syarat.
3. ID fan dinyalakan dan aliran udara dibuktikan.
4. Conveyor atau grate dikonfirmasi siap sesuai filosofi operasi.
5. Furnace menjalani purging berdasarkan volume dan prosedur desain.
6. Burner B1 dan B2 melakukan ignition secara berurutan dengan permissive masing-masing.
7. Setelah flame terbukti stabil, output B1 dan B2 mengikuti master demand.
8. Bila temperatur belum mencapai set point dan pasangan pertama mendekati batas atas dalam waktu tertentu, B3 dan B4 diaktifkan.
9. Jika kebutuhan masih meningkat, B5 dan B6 diaktifkan.
10. Ketika beban turun, pasangan terakhir diturunkan ke minimum lalu dimatikan setelah syarat waktu terpenuhi.

Walaupun disebut pasangan, ignition keenam burner sebaiknya tetap dilakukan satu per satu dengan verifikasi flame. Penyalaan dua burner tepat pada saat yang sama dapat meningkatkan lonjakan tekanan dan kebutuhan bahan bakar sesaat. Istilah berpasangan lebih tepat digunakan untuk pembagian zona dan keseimbangan kapasitas.

Filosofi Kontrol Lead–Lag dan Master PID

Sistem yang direkomendasikan menggunakan satu master temperature controller atau pengendali beban utama. Master PID membaca variabel proses yang dipilih dan menghasilkan permintaan panas 0–100%. Sinyal ini kemudian diterjemahkan oleh PLC atau burner management system menjadi jumlah burner aktif dan firing rate setiap burner.

Contoh filosofi kontrol konseptual:

• Pada demand rendah, satu pasangan burner bekerja secara modulating.
• Ketika pasangan aktif berada di atas 80–90% selama waktu tertentu dan temperatur tetap di bawah set point, pasangan berikutnya dipanggil.
• Sebelum pasangan baru menyala, output burner aktif dapat diturunkan untuk memberikan ruang bagi penambahan panas secara halus.
• Setelah flame pasangan baru stabil, master demand dibagi di antara burner yang aktif.
• Ketika demand turun, pasangan paling akhir diturunkan ke minimum.
• Jika demand tetap rendah selama beberapa menit, pasangan tersebut dimatikan.

Angka 80–90% dan waktu tunda bukan nilai final. Keduanya harus ditentukan ketika commissioning berdasarkan respons furnace. Waktu tinggal RDF sekitar 15 menit berarti perubahan kualitas produk tidak selalu terlihat seketika. Kontrol yang terlalu agresif dapat menyebabkan temperatur berosilasi.

Gunakan hysteresis agar burner tidak mengalami short cycling. Sebagai contoh, pasangan kedua boleh menyala saat demand bertahan di atas 85%, tetapi baru boleh mati ketika total demand turun dan bertahan di bawah batas yang lebih rendah. Minimum on-time dan minimum off-time juga diperlukan untuk melindungi komponen ignition, valve, motor, dan refractory.

Rotasi Lead Burner

Jika B1 dan B2 selalu menjadi burner pertama yang hidup, jam kerjanya akan jauh lebih tinggi. Karena itu, sistem perlu menerapkan lead rotation berdasarkan jam operasi atau jadwal tertentu.

Contoh rotasi:

• Hari atau periode pertama: B1+B2 sebagai lead.
• Periode berikutnya: B3+B4 sebagai lead.
• Periode selanjutnya: B5+B6 sebagai lead.

Rotasi membantu menyeimbangkan keausan pompa, nozzle, electrode, motor fan, dan actuator. PLC juga dapat memilih pasangan dengan jam kerja paling rendah, selama pasangan tersebut siap dan tidak memiliki alarm.

Ketersediaan enam burner memberi keuntungan lain: jika satu burner gagal, proses mungkin masih dapat berjalan pada kapasitas terbatas. Akan tetapi, operasi dengan lima burner hanya diperbolehkan apabila distribusi panas, draft, dan logika keselamatan telah dianalisis. Jangan membypass alarm flame hanya untuk mempertahankan produksi.

Penempatan Burner dan Pembagian Zona Panas

Posisi enam burner tidak boleh ditentukan hanya dengan membagi panjang furnace menjadi enam bagian. Penempatan harus mempertimbangkan:

• Arah aliran gas menuju outlet.
• Posisi inlet dan outlet RDF.
• Ketinggian bed material.
• Panjang serta diameter flame.
• Potensi flame impingement pada refractory.
• Pintu inspeksi dan akses maintenance.
• Tekanan lokal dan recirculation zone.
• Waktu pencampuran gas hasil pembakaran dengan dilution air.
• Keseragaman temperatur sebelum gas menyentuh RDF.

Untuk sistem direct fired, burner idealnya menembak ke combustion chamber atau mixing chamber, bukan langsung ke tumpukan RDF, conveyor, atau komponen baja. Gas hasil pembakaran kemudian dicampur dengan udara resirkulasi atau udara pengencer agar temperatur gas masuk dryer sesuai set point.

Konfigurasi burner berlawanan perlu diatur secara staggered sehingga flame tidak saling bertabrakan. Dua flame yang berhadapan langsung dapat menciptakan tekanan lokal, recirculation yang tidak terkendali, dan hotspot. Studi aliran atau Computational Fluid Dynamics (CFD) sangat membantu untuk mengevaluasi distribusi temperatur, kecepatan gas, residence time, dan risiko dead zone.

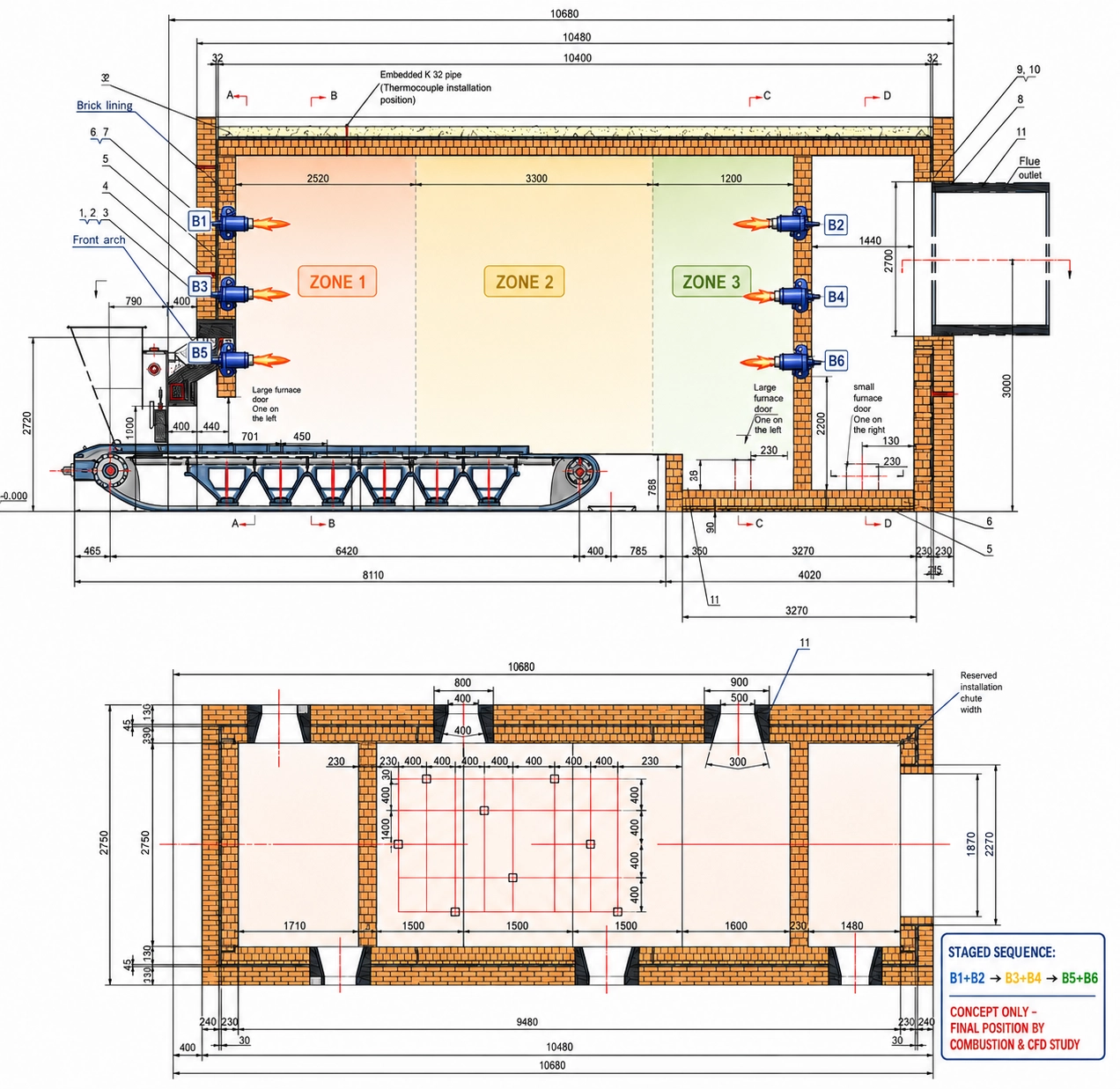

Gambar konseptual dapat menunjukkan B1 sampai B6 dan tiga zona, tetapi posisi nozzle final harus ditentukan setelah tersedia drawing lengkap, data burner, kurva fan, dan model aliran furnace.

Mengapa Temperatur 400°C Harus Dikendalikan dengan Hati-Hati?

Gas panas 400°C dapat digunakan pada bagian tertentu dari dryer, tetapi RDF merupakan bahan mudah terbakar dan komposisinya tidak seragam. Beberapa fraksi plastik dapat melunak atau terdegradasi, sedangkan kertas, tekstil, kayu, dan material organik dapat mulai mengalami pemanasan berlebihan atau pembakaran ketika bertemu oksigen dan sumber panas.

Karena itu, sistem tidak cukup hanya memakai satu thermocouple 400°C. Minimum pengukuran yang perlu dipertimbangkan adalah:

• Temperatur combustion chamber.
• Temperatur setelah mixing chamber.
• Temperatur inlet gas ke zona pengeringan.
• Temperatur antar-zona.
• Temperatur exhaust.
• Temperatur produk keluar.
• Temperatur bearing atau komponen kritis bila relevan.

High temperature trip harus terpisah dari kontrol normal. Jika sensor kontrol gagal atau PID memerintahkan output berlebihan, independent high-high temperature switch atau safety logic harus menghentikan bahan bakar.

Set point terbaik tidak dapat ditentukan hanya dari temperatur inlet. Kualitas produk ditentukan oleh kombinasi temperatur, laju aliran gas, kelembapan, distribusi material, dan waktu tinggal. Pengujian bertahap saat commissioning wajib dilakukan mulai dari temperatur lebih rendah.

Estimasi Konsumsi Solar Enam Burner

Konsumsi solar bergantung pada nilai kalor bahan bakar dan efisiensi pembakaran. Untuk estimasi awal, jika nilai kalor bawah solar berada di sekitar 35–36 MJ per liter dan efisiensi pembakaran efektif sekitar 88–90%, satu burner 2.000 kW pada beban penuh membutuhkan kira-kira 220–230 liter/jam.

Estimasi operasi sistem:

Angka tersebut merupakan konsumsi pada output maksimum. Pada operasi modulating, konsumsi mengikuti firing rate. Jika kebutuhan nyata rata-rata hanya 9 MW, konsumsi rata-rata dapat berada di sekitar 1.000–1.050 liter/jam, tergantung nilai kalor solar, excess air, dan efisiensi furnace.

Untuk menghitung biaya operasi:

Biaya\ per\ jam=Konsumsi\ solar\times Harga\ solar\ per\ liter

Jangan menggunakan konsumsi maksimum sebagai konsumsi rata-rata tanpa data profil beban. Pencatatan flowmeter bahan bakar dan tonase RDF aktual diperlukan untuk memperoleh indikator liter solar per ton RDF basah dan liter solar per ton air yang diuapkan.

Sistem Supply Solar untuk Enam Burner

Kapasitas total bahan bakar maksimum lebih dari 1.300 liter/jam memerlukan fuel supply system yang dirancang sebagai satu kesatuan. Sistem dapat terdiri dari:

• Main storage tank.
• Daily tank sesuai kebutuhan operasi dan aturan lokasi.
• Transfer pump duty dan standby.
• Strainer pada sisi suction.
• Duplex filter agar elemen dapat dibersihkan tanpa menghentikan seluruh plant.
• Ring main supply dan return.
• Pressure regulating valve.
• Pressure gauge dan pressure transmitter.
• Flowmeter total serta flowmeter tiap burner jika diperlukan.
• Leak collection dan drain yang aman.
• Shut-off valve per cabang burner.
• Flexible connection yang sesuai.
• Sistem proteksi kebakaran dan containment tumpahan.

Header harus dihitung berdasarkan total aliran maksimum, pressure drop, panjang pipa, elevasi, dan kebutuhan tekanan burner terjauh. Jangan menghubungkan enam burner ke pipa kecil tanpa hydraulic calculation karena burner terakhir dapat kekurangan tekanan saat semua unit berada pada beban penuh.

Jika setiap burner mempunyai pompa sendiri, ring main tetap harus menjaga tekanan suction yang stabil. Jika menggunakan common pumping skid bertekanan, proteksi overpressure dan return/bypass wajib disediakan. Material seal, hose, valve, dan instrument harus kompatibel dengan solar serta temperatur lingkungan.

Automatic Air Shut-Off Damper

Salah satu syarat penting agar staging benar-benar efisien adalah menutup jalur udara burner yang sedang mati. Fan burner yang berhenti tidak selalu mencegah udara masuk. Karena furnace bekerja pada tekanan negatif akibat ID fan, udara dingin dapat tertarik melalui burner idle.

Udara dingin tersebut menyebabkan:

• Temperatur furnace turun.
• Burner aktif harus membakar lebih banyak solar.
• Excess oxygen meningkat.
• Volume gas buang bertambah.
• Beban ID fan meningkat.
• Kontrol temperatur menjadi kurang stabil.

Oleh sebab itu, setiap burner perlu diperiksa apakah mempunyai air damper yang dapat menutup rapat saat off. Posisi damper juga harus masuk ke dalam permissive start. Burner tidak boleh ignition jika posisi damper dan airflow tidak sesuai dengan urutan purge serta light-off yang ditetapkan.

ID Fan, Draft, dan Aliran Gas Panas

Enam burner memasukkan udara pembakaran dan menghasilkan volume gas panas yang besar. ID fan harus mampu mempertahankan furnace sedikit negatif pada seluruh rentang operasi. Kapasitas ID fan tidak boleh hanya berdasarkan ukuran ruang furnace.

Perhitungan fan memerlukan:

• Konsumsi solar maksimum.
• Kebutuhan udara stoikiometri dan excess air.
• Dilution air atau recirculated air.
• Uap air dari pengeringan, sekitar 8.250 kg/jam.
• Kebocoran udara.
• Pressure drop furnace, duct, cyclone, scrubber, bag filter, dan stack.
• Temperatur serta densitas gas pada setiap titik.

Furnace pressure transmitter harus mengendalikan VFD ID fan atau damper. Kondisi tekanan positif harus memicu alarm dan, pada batas tertentu, burner trip untuk mencegah gas panas, asap, atau flame keluar melalui pintu dan sambungan.

Burner permissive harus menerima bukti bahwa ID fan bekerja dan aliran tersedia. Kehilangan ID fan ketika burner menyala merupakan kondisi serius sehingga fuel valve harus menutup sesuai safety sequence.

Instrumentasi Utama

Sistem enam burner memerlukan instrumentasi yang lebih lengkap dibanding sistem sederhana. Instrumentasi minimum konseptual meliputi:

Temperatur

• Thermocouple combustion chamber.
• Thermocouple setelah mixing chamber.
• Thermocouple setiap zona.
• Exhaust temperature sensor.
• Product outlet temperature sensor.
• Independent high-high temperature protection.

Tekanan dan aliran udara

• Furnace draft pressure transmitter.
• Air pressure switch setiap burner.
• Airflow proof untuk main process air atau ID fan.
• Differential pressure pada filter atau dust collector.

Sistem bahan bakar

• Low dan high fuel pressure switch.
• Pressure gauge header dan cabang.
• Flowmeter konsumsi total.
• Level switch daily tank.
• Leak detection atau drip tray monitoring sesuai desain.

Proses material

• Conveyor running feedback.
• Zero-speed switch.
• Feed rate measurement.
• Level atau plug detector pada chute.
• Moisture measurement online jika ekonomis dan tersedia.

Kualitas sensor menentukan kualitas kontrol. Thermocouple yang terlalu dekat flame akan membaca temperatur radiasi flame, bukan temperatur campuran gas. Sensor yang tertutup deposit akan lambat merespons. Lokasi, panjang insertion, protection tube, dan akses pembersihan harus dirancang dengan benar.

Interlock dan Burner Management System

Burner management system bertugas memastikan bahan bakar hanya masuk ketika seluruh kondisi aman terpenuhi. Setiap burner mempunyai flame safeguard sendiri, tetapi PLC plant juga harus mengoordinasikan keenam burner.

Permissive start yang umum dipertimbangkan:

• Emergency stop reset.
• Tidak ada master trip aktif.
• ID fan running dan airflow terbukti.
• Furnace draft berada dalam batas aman.
• Purge selesai.
• Tekanan solar normal.
• Tidak ada indikasi kebocoran bahan bakar.
• Conveyor atau sistem material dalam kondisi yang disyaratkan.
• Semua valve berada pada posisi awal yang benar.
• Damper siap bergerak.
• Flame detector sehat.

Master fuel trip dapat dipicu oleh:

• Flame failure yang tidak dapat dipulihkan.
• Kehilangan ID fan atau airflow.
• Furnace positive pressure high-high.
• Temperatur high-high.
• Emergency stop.
• Fuel pressure terlalu rendah atau terlalu tinggi.
• Conveyor berhenti pada kondisi yang dapat menyebabkan RDF terbakar.
• Fire detector atau spark detector aktif.
• Kegagalan PLC/BMS sesuai filosofi fail-safe.

Reset tidak boleh otomatis setelah trip kritis. Operator harus memeriksa penyebab, memastikan tidak ada akumulasi bahan bakar atau material membara, kemudian menjalankan prosedur purge sebelum restart.

Risiko Debu, Kebakaran, dan Ledakan

RDF dapat mengandung fraksi plastik, kayu, kertas, tekstil, dan bahan organik yang menghasilkan debu mudah terbakar. OSHA menjelaskan bahwa debu mudah terbakar yang tersuspensi di udara dapat menimbulkan deflagrasi atau bahaya kebakaran. Operasi recycling termasuk salah satu kelompok aktivitas yang perlu memperhatikan bahaya tersebut. Rujukan dapat dilihat pada halaman resmi OSHA Combustible Dust dan OSHA Hazard Alert: Combustible Dust Explosions.

OSHA juga menekankan bahwa bahaya debu berbeda antara satu fasilitas dan fasilitas lain. Karena komposisi RDF berubah, fasilitas perlu melakukan penilaian terhadap karakteristik debu aktual, bukan mengasumsikan semua RDF mempunyai sifat sama.

Upaya mitigasi yang perlu dievaluasi antara lain:

• Dust hazard analysis oleh personel kompeten.
• Sampling dan pengujian debu RDF.
• Housekeeping untuk mencegah lapisan debu.
• Spark detection pada conveyor atau duct.
• Fire detection dan sistem pemadaman yang sesuai.
• Isolation pada duct untuk mencegah propagasi flame.
• Explosion venting atau suppression jika hasil kajian mensyaratkan.
• Grounding dan bonding untuk mengendalikan listrik statis.
• Pemilihan peralatan listrik sesuai klasifikasi area.
• Pengendalian sumber panas dan hot work.

Jangan menyemprot air tanpa memahami pengaruhnya terhadap listrik, material panas, refractory, dan proses. Sistem pemadaman harus dirancang berdasarkan jenis bahaya dan regulasi setempat.

Pengendalian Emisi Direct-Fired RDF Dryer

Karena burner bekerja direct fired, produk pembakaran solar bercampur dengan uap air dan udara proses. Gas ini kemudian bersentuhan dengan RDF. Selain debu, exhaust berpotensi membawa senyawa volatil, bau, partikulat, dan produk degradasi material.

Sistem pengendalian emisi dapat membutuhkan:

• Cyclone atau multicyclone.
• Bag filter dengan proteksi temperatur dan spark.
• Wet scrubber atau teknologi lain berdasarkan karakter emisi.
• Continuous atau periodic emission monitoring.
• Stack yang dirancang sesuai flow dan aturan lingkungan.

Pemilihan alat tidak boleh dilakukan sebelum komposisi gas dan debu diketahui. Bag filter, misalnya, mempunyai batas temperatur dan risiko kebakaran jika menerima bara. Wet scrubber menambah kebutuhan pengolahan air limbah. Kajian lingkungan dan persyaratan izin Indonesia harus diperiksa untuk lokasi proyek.

Perbandingan 6 × 2 MW dan 4 × 3 MW

Alternatif empat burner masing-masing 3 MW perlu dibandingkan secara objektif.

Enam burner cocok apabila furnace memang panjang, beban berubah-ubah, dan pengaturan zona memberi manfaat nyata. Empat burner dapat lebih ekonomis apabila ruang pemasangan terbatas dan distribusi panas dapat dicapai dengan mixing chamber yang baik.

Keputusan akhir harus berdasarkan total cost of ownership, bukan hanya harga burner. Hitung juga enam set valve, kabel, control, flame detector, servis, spare part, nozzle, filter, dan waktu maintenance.

Strategi Commissioning

Commissioning tidak boleh langsung menjalankan enam burner pada kapasitas penuh. Tahapan yang lebih aman adalah:

1. Verifikasi mechanical completion dan alignment.
2. Lakukan leak test sistem bahan bakar sesuai prosedur.
3. Periksa arah putaran fan dan pompa.
4. Kalibrasi seluruh transmitter dan switch.
5. Uji interlock tanpa bahan bakar.
6. Uji emergency stop dan master fuel trip.
7. Lakukan purge trial dan catat airflow.
8. Ignition satu burner pada low fire.
9. Lakukan combustion tuning menggunakan flue gas analyzer.
10. Uji setiap burner secara individual.
11. Uji dua burner dan evaluasi draft serta distribusi temperatur.
12. Tambahkan burner secara bertahap.
13. Masukkan RDF pada feed rendah.
14. Naikkan kapasitas sambil mengukur kadar air produk.
15. Tuning PID, staging threshold, hysteresis, dan delay.
16. Uji trip pada kondisi operasi yang dikendalikan.

Selama commissioning, data perlu dicatat per interval: tonase feed, kadar air masuk, kadar air keluar, temperatur setiap zona, exhaust temperature, furnace pressure, oxygen atau parameter pembakaran, konsumsi solar, dan status burner.

Indikator Kinerja yang Harus Dipantau

Untuk mengetahui apakah enam burner benar-benar efisien, operator perlu memantau KPI berikut:

• Liter solar per ton RDF basah.
• Liter solar per ton produk.
• Liter solar per ton air yang diuapkan.
• Kadar air produk rata-rata dan variasinya.
• Temperatur inlet, outlet, dan exhaust.
• Persentase waktu setiap burner aktif.
• Jumlah ignition dan trip per burner.
• Oksigen gas buang jika tersedia.
• Tekanan furnace.
• Konsumsi listrik fan dan conveyor.
• Downtime akibat cleaning atau alarm.

Konsumsi solar per jam saja dapat menyesatkan. Produksi 20 ton/jam tentu memakai lebih banyak bahan bakar daripada produksi 12 ton/jam. Indikator yang dinormalisasi terhadap jumlah air yang diuapkan memberikan gambaran lebih adil.

Perawatan Enam Burner Solar

Jumlah burner yang lebih banyak membutuhkan program preventive maintenance disiplin. Pekerjaan rutin meliputi:

• Membersihkan nozzle dan diffuser.
• Memeriksa electrode ignition.
• Membersihkan serta menguji flame detector.
• Memeriksa oil filter dan strainer.
• Mengukur tekanan pompa.
• Menguji safety shut-off valve.
• Memeriksa kebocoran hose dan fitting.
• Memeriksa air damper serta linkage.
• Menguji servomotor dan feedback position.
• Membersihkan fan serta air inlet.
• Melakukan combustion analysis.
• Memeriksa refractory di sekitar burner throat.

Catatan maintenance harus dibuat per burner B1 sampai B6. Dengan demikian, alarm berulang dapat ditelusuri dan rotasi lead dapat diputuskan berdasarkan kondisi nyata.

Sediakan critical spare part seperti nozzle, ignition electrode, photocell atau UV detector sesuai tipe, filter element, seal pompa, control box, pressure switch, dan actuator. Ketersediaan spare part menjadi penting karena kegagalan satu komponen kecil dapat mengurangi kapasitas plant.

Studi Kasus Konseptual Operasi Harian

Pada awal shift, furnace masih dingin dan kadar air RDF tercatat sekitar 53%. ID fan, process fan, dan conveyor diperiksa. Setelah purge selesai, B1 menyala pada low fire, disusul B2 setelah flame B1 stabil. Kedua burner menaikkan temperatur refractory secara terkendali.

Ketika temperatur mixing chamber mendekati set point awal, feed RDF dimulai pada kapasitas rendah. Beban penguapan membuat temperatur turun, sehingga master PID menaikkan output B1 dan B2. Saat keduanya mendekati kapasitas tinggi dan temperatur belum pulih, PLC memanggil B3, kemudian B4.

Produksi dinaikkan menuju 20 ton/jam. Jika kadar air tetap tinggi, B5 dan B6 ikut bekerja. Total output mendekati 10–12 MW. Setelah proses stabil, kadar air feed turun menjadi 45%. Master PID menurunkan output keenam burner. Ketika demand bertahan rendah, B5 dan B6 dimatikan dan damper menutup.

Menjelang akhir produksi, feed turun menjadi 10 ton/jam. B3 dan B4 kemudian berhenti setelah delay. B1 dan B2 mempertahankan temperatur pada beban parsial. Setelah feed dihentikan, sistem menjalankan shutdown sequence dan post-purge sesuai prosedur.

Studi kasus ini menunjukkan bahwa penghematan diperoleh saat kapasitas burner mengikuti beban. Jika seluruh enam burner tetap menyala penuh ketika kadar air turun, produk dapat terlalu panas dan solar terbuang.

Kesalahan Umum dalam Desain Burner Pengering RDF

Beberapa kesalahan yang perlu dihindari adalah:

Menentukan burner hanya dari volume furnace

Ukuran ruang tidak menunjukkan jumlah air yang diuapkan. Neraca massa dan panas harus menjadi dasar.

Mengarahkan flame langsung ke material

Flame impingement dapat membakar RDF, merusak conveyor, dan menciptakan hotspot. Gunakan combustion dan mixing chamber.

Menganggap enam burner pasti hemat

Tanpa staging, modulating control, dan damper yang menutup, enam burner justru menambah excess air serta maintenance.

Hanya memakai satu sensor temperatur

Temperatur satu titik tidak mewakili furnace panjang. Gunakan beberapa zona dan independent high-high trip.

Mengabaikan karakter debu RDF

Debu RDF dapat mudah terbakar. Penilaian bahaya harus didasarkan pada sampel aktual.

Tidak menghitung ID fan dan exhaust

Air dari RDF berubah menjadi uap dalam jumlah besar. Seluruh gas dan uap harus dikeluarkan tanpa membuat furnace positif.

Tidak menyiapkan data commissioning

Tanpa flowmeter solar dan moisture data, manfaat staging tidak dapat dibuktikan.

Rekomendasi Teknik PT Indira Mitra Boiler

Untuk data awal RDF 20 ton/jam, kadar air 53% menjadi 20%, dan direct-fired dryer, konfigurasi berikut dapat digunakan sebagai dasar pembahasan:

• Kapasitas burner total awal: ±12.000 kW.
• Jumlah burner: 6 unit.
• Kapasitas per burner: ±2.000 kW maksimum.
• Tipe operasi: fully modulating.
• Pembagian: 3 pasangan atau 3 zona.
• Urutan: B1+B2 → B3+B4 → B5+B6.
• Penyalaan fisik: satu burner setiap urutan, dengan flame proof.
• Bahan bakar: HSD/solar.
• Konsumsi maksimum konseptual: ±1.320–1.380 liter/jam.
• Kontrol: master PID, PLC, dan burner management system.
• Draft: ID fan dengan VFD dan furnace pressure control.
• Sistem panas: combustion chamber dan dilution/mixing air.
• Safety: flame safeguard, purge, airflow proof, fuel pressure, high-high temperature, furnace pressure trip, conveyor interlock, dan fire/spark protection.

Kapasitas final harus dikonfirmasi melalui heat balance rinci, combustion calculation, data kurva burner, perhitungan ID fan, dan verifikasi layout. Untuk proyek dengan risiko tinggi dan geometri rumit, studi CFD direkomendasikan sebelum menetapkan posisi burner throat.

FAQ Burner Solar untuk Pengering RDF

Apakah enam burner lebih hemat daripada dua burner besar?

Enam burner dapat lebih hemat pada beban yang sering berubah karena sebagian burner dapat dimatikan. Namun, energi minimum untuk menguapkan air tetap sama. Efisiensi bergantung pada turndown, damper, excess air, kontrol, dan kehilangan panas.

Berapa kapasitas setiap burner?

Jika kebutuhan total desain adalah 12 MW, enam burner dapat dibagi menjadi sekitar 2 MW per unit. Rentang firing aktual harus diperiksa dari katalog dan kurva terhadap furnace pressure.

Apakah keenam burner dinyalakan bersamaan?

Tidak. Burner dinyalakan bertahap. Secara fungsi burner dapat dikelompokkan dalam pasangan, tetapi ignition dilakukan satu per satu dan setiap flame harus terbukti stabil sebelum melanjutkan.

Berapa air yang diuapkan?

Dengan feed 20 ton/jam pada kadar air 53% dan produk 20%, air yang diuapkan sekitar 8.250 kg/jam.

Berapa konsumsi solar maksimum?

Pada kapasitas total 12 MW, estimasi awal sekitar 1.320–1.380 liter/jam. Konsumsi aktual bergantung pada nilai kalor solar, efisiensi, dan persentase beban.

Apakah temperatur 400°C aman untuk RDF?

Angka tersebut tidak dapat dinyatakan aman tanpa mengetahui posisi pengukuran, komposisi RDF, temperatur produk, waktu tinggal, dan konsentrasi oksigen. Flame tidak boleh langsung mengenai RDF. Sistem harus mempunyai mixing chamber, multi-point temperature measurement, dan trip independen.

Mengapa burner harus modulating?

Modulating burner dapat menyesuaikan output secara kontinu sehingga temperatur lebih stabil dan cycling berkurang. Kombinasi staging dan modulation memberi rentang kontrol yang luas.

Apakah satu burner boleh mati saat lima burner lain bekerja?

Secara teknis mungkin, tetapi distribusi panas dan tekanan harus tetap aman. Damper burner mati harus menutup, alarm tidak boleh dibypass, dan PLC perlu mengatur ulang pembagian beban.

Mengapa dibutuhkan ID fan?

ID fan membuang gas hasil pembakaran, uap air, dan udara proses sekaligus menjaga furnace sedikit negatif. Kapasitasnya harus dihitung dari flow serta pressure drop seluruh sistem.

Apakah perlu CFD?

CFD sangat bermanfaat untuk sistem enam burner karena dapat menunjukkan pola flame, distribusi temperatur, kecepatan gas, hotspot, dan dead zone. CFD tidak menggantikan commissioning, tetapi mengurangi risiko salah posisi.

Bagaimana membuktikan penghematan?

Pasang flowmeter bahan bakar dan catat feed serta moisture. Bandingkan liter solar per ton air yang diuapkan sebelum dan sesudah optimasi staging.

Apa akibat damper burner mati tetap terbuka?

Tekanan negatif furnace dapat menarik udara dingin melalui burner. Akibatnya temperatur turun, excess oxygen naik, gas buang bertambah, dan burner aktif memakai lebih banyak solar.

Apakah RDF sama dengan satu bahan kimia?

Tidak. RDF merupakan bahan bakar campuran dari sampah terpilah dan terolah. Komposisi serta nilai kalornya dapat berubah sehingga pengujian laboratorium diperlukan.

Kesimpulan

Pemakaian enam burner solar untuk pengering RDF 20 ton/jam dapat direkomendasikan sebagai konsep ketika plant membutuhkan pemerataan panas, fleksibilitas beban, dan pengoperasian bertahap. Berdasarkan asumsi kapasitas 20 ton/jam adalah RDF basah, penurunan kadar air dari 53% menjadi 20% mengharuskan sistem menguapkan sekitar 8,25 ton air per jam. Kebutuhan burner awal diperkirakan pada kelas 10–12 MW, dengan kapasitas terpasang konseptual 12 MW.

Konfigurasi 6 × 2.000 kW modulating memungkinkan operasi tiga tahap: B1+B2, kemudian B3+B4, dan terakhir B5+B6. Akan tetapi, setiap burner tetap harus melalui ignition serta flame proving secara individual. Penghematan solar dicapai dengan mengaktifkan hanya kapasitas yang dibutuhkan, menutup damper burner yang tidak aktif, menjaga excess air, mengendalikan draft, dan menstabilkan temperatur menggunakan master PID.

Keselamatan menjadi prioritas karena RDF mudah terbakar dan dapat menghasilkan combustible dust. Sistem memerlukan combustion/mixing chamber, flame safeguard, purge, ID fan interlock, multi-point temperature measurement, high-high trip, furnace pressure protection, conveyor interlock, spark/fire detection, dan kajian bahaya debu.

Sebelum pengadaan, lakukan heat and mass balance final, uji karakter RDF, combustion calculation, pemilihan burner berdasarkan firing-rate curve, perhitungan fuel system dan ID fan, serta verifikasi posisi burner melalui kajian aliran atau CFD. Dengan pendekatan tersebut, enam burner bukan hanya banyaknya sumber api, tetapi menjadi sistem pemanasan yang terkoordinasi, aman, stabil, dan dapat diukur efisiensinya.

Konsultasi Sistem Burner RDF

PT Indira Mitra Boiler melayani konsultasi, supply, instalasi, commissioning, tuning, dan perawatan burner industri untuk furnace, boiler, thermal oil heater, hot-water boiler, rotary dryer, serta aplikasi pengering RDF.

WhatsApp: +62 813-8866-6204 (Ratman Bejo)
Website: www.burner.co.id
Website: www.indiramitraboiler.co.id
Workshop: Tangerang, Indonesia

Catatan: Seluruh kapasitas dan konsumsi dalam artikel ini merupakan desain awal berdasarkan data yang tersedia. Engineering final harus mengikuti hasil survei, pengujian material, regulasi, dan evaluasi keselamatan di lokasi proyek.
