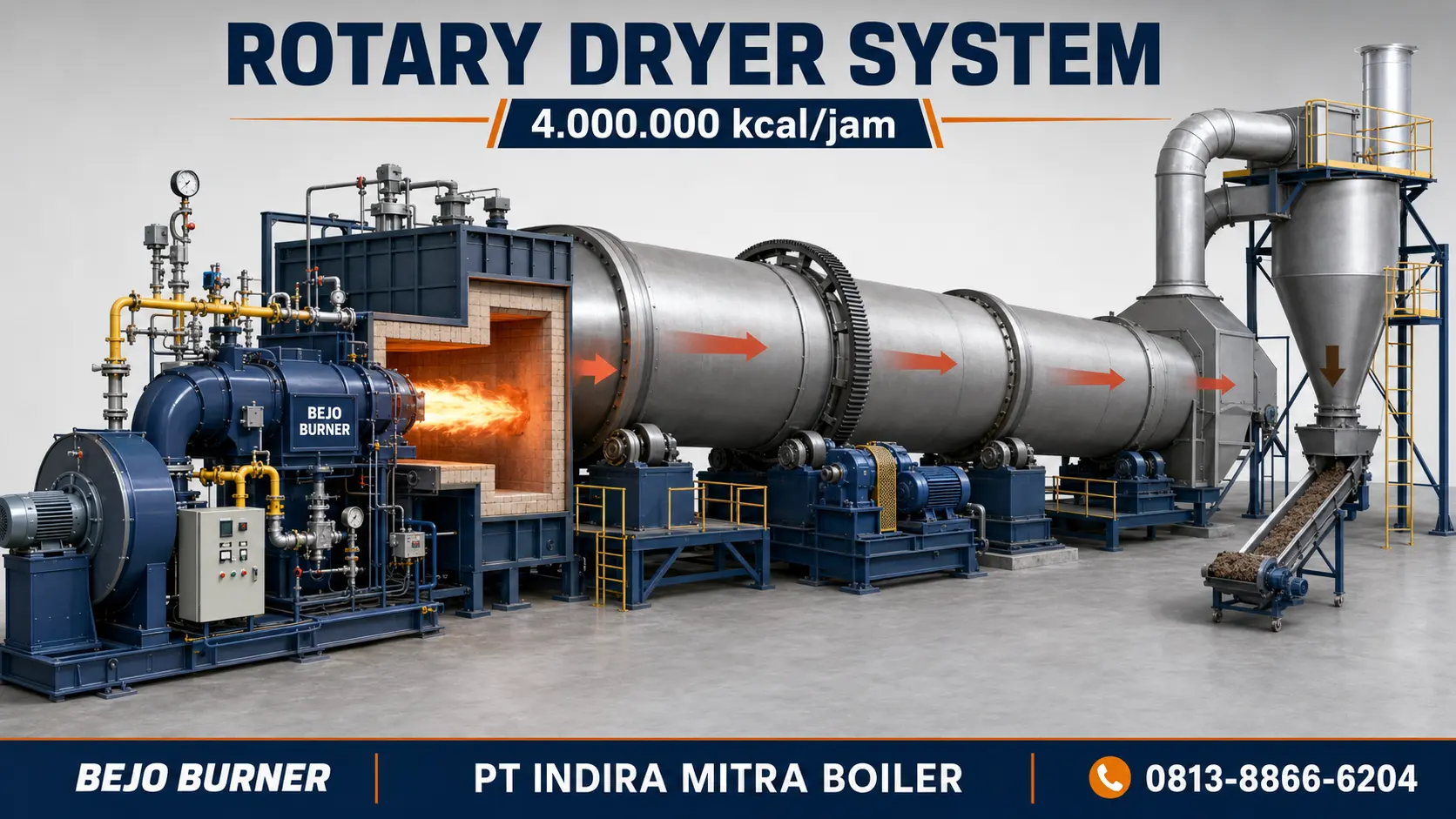

Rotary Dryer System kapasitas 4.000.000 kcal/jam menggunakan BEJO Burner sebagai sumber panas utama, dilengkapi combustion chamber refractory, rotary drum dryer, cyclone separator, ID fan, dan conveyor produk. Sistem ini dirancang oleh PT Indira Mitra Boiler untuk menghasilkan udara panas stabil hingga 400°C dengan efisiensi pembakaran yang tinggi.
Pendahuluan
Pada industri pupuk NPK, kestabilan temperatur udara pengering (drying air) merupakan salah satu faktor utama yang menentukan kualitas produk akhir. Temperatur udara yang tidak mencapai target akan menyebabkan proses pengeringan berlangsung tidak sempurna sehingga kadar air (moisture content) produk meningkat. Dampaknya tidak hanya menurunkan kualitas produk, tetapi juga mengurangi kapasitas produksi, meningkatkan konsumsi energi, serta memperbesar biaya operasional.
Salah satu studi kasus yang menarik adalah proses evaluasi sistem Furnace Drying Jet Plant PT Pupuk Kaltim. Berdasarkan data desain, furnace memiliki kapasitas panas sebesar 4.000.000 kcal/jam atau setara dengan sekitar 4,65 MW. Nilai tersebut merupakan design duty furnace existing yang menjadi acuan utama dalam menentukan kapasitas burner pengganti.
Dalam praktiknya, pemilihan burner tidak boleh hanya didasarkan pada kapasitas rata-rata operasi, tetapi harus mempertimbangkan kapasitas desain furnace beserta berbagai faktor yang memengaruhi performa sistem, seperti heat loss, perubahan Lower Heating Value (LHV) gas, masuknya false air, penurunan kualitas refractory, hingga perubahan debit udara proses. Oleh karena itu, burner dengan kapasitas yang lebih kecil dari kebutuhan desain berpotensi menyebabkan temperatur target tidak tercapai, terutama saat beban produksi meningkat atau kondisi operasi berubah.
Melalui studi kasus ini akan dibahas secara komprehensif mengapa Eclipse ThermJet TJ2000 High Velocity Burner menjadi pilihan yang paling tepat dibandingkan model TJ1000 maupun TJ1500. Analisis dilakukan berdasarkan perhitungan heat balance, kebutuhan energi pemanasan udara, efisiensi furnace, kapasitas desain, karakteristik aliran udara (airflow), hingga strategi pengendalian sistem menggunakan Variable Frequency Drive (VFD), motorized damper, dan differential pressure control untuk menghasilkan proses pembakaran yang stabil, efisien, dan andal.
Data Dasar Furnace Drying Jet Plant
Tahap pertama dalam menentukan kapasitas burner industri adalah memahami data desain (design basis) dari furnace yang digunakan.
Seluruh perhitungan heat balance, konsumsi bahan bakar, kapasitas burner,hingga kebutuhan udara pembakaran harus mengacu pada data desain ini.
Apabila data dasar tidak digunakan sebagai acuan, maka burner yang dipilih berisiko mengalami kekurangan kapasitas sehingga temperatur proses tidak dapat
mencapai target produksi.
Pada studi kasus Furnace Drying Jet Plant PT Pupuk Kaltim,diperoleh data desain furnace sebagai berikut.
Parameter | Nilai | Keterangan |
|---|---|---|
| Kapasitas Furnace | 4.000.000 kcal/jam | Design Heat Duty Furnace Existing |
| Setara | 4.652 kW (4,65 MW) | Hasil konversi dari kcal/jam ke kW |
| Temperatur Udara Masuk | 30°C | Temperatur udara lingkungan sebelum dipanaskan |
| Target Temperatur Udara | 400°C | Temperatur udara panas menuju proses drying |
| Airflow Proses | 25.000 Nm³/jam | Debit udara standar (Normal Cubic Meter) |
4. Target Temperatur Udara Panas (400°C)
Target temperatur udara panas yang dihasilkan furnace adalah 400°C. Temperatur ini merupakan kondisi operasi yang dibutuhkan untuk proses pengeringan (rotary dryer), sehingga burner harus mampu memasok energi panas yang cukup agar udara proses dapat dipanaskan dari suhu awal 30°C menjadi 400°C secara kontinu.
Dengan demikian, kenaikan temperatur (ΔT) yang harus dicapai adalah:
ΔT = T₂ − T₁
= 400°C − 30°C
= 370°C
Semakin besar nilai ΔT, semakin besar pula energi panas yang harus disuplai oleh burner. Oleh karena itu, parameter ini menjadi salah satu dasar utama dalam perhitungan kebutuhan energi pemanasan udara (air heating load).
5. Airflow Proses (25.000 Nm³/jam)
Parameter berikutnya adalah debit udara proses sebesar 25.000 Nm³/jam (Normal Cubic Meter per Hour). Satuan Nm³/jam menunjukkan bahwa volume udara dihitung pada kondisi standar (0°C, 1 atm), sehingga memudahkan perhitungan kapasitas panas dan konsumsi bahan bakar.
Agar dapat menghitung kebutuhan energi pemanasan, debit udara perlu dikonversi menjadi laju massa (mass flow rate).
Dengan densitas udara standar:
ρ udara = 1,293 kg/Nm³
Maka laju massa udara adalah:
ṁ = Q × ρ
= 25.000 × 1,293
= 32.325 kg/jam
Artinya, furnace harus mampu memanaskan sekitar 32,3 ton udara setiap jam dari suhu lingkungan menuju temperatur operasi 400°C.
6. Perhitungan Kebutuhan Energi Pemanasan Udara
Energi yang dibutuhkan untuk memanaskan udara dihitung menggunakan persamaan dasar perpindahan panas:
Q=m×Cp×ΔTQ = m \times C_p \times \Delta TQ=m×Cp×ΔT
dengan:
- Q = kebutuhan panas (kcal/jam)
- m = laju massa udara (kg/jam)
- Cp udara = 0,24 kcal/kg°C
- ΔT = 370°C
Sehingga:
Q=32.325×0,24×370Q = 32.325 \times 0,24 \times 370Q=32.325×0,24×370 Q=2.871.660 kcal/jamQ = 2.871.660 \text{ kcal/jam}Q=2.871.660 kcal/jam
atau sekitar:
≈ 2,87 juta kcal/jam
Jika dikonversi ke kilowatt:
2.871.660÷8602.871.660 \div 8602.871.660÷860
= 3.339 kW
= 3,34 MW
Hasil ini menunjukkan bahwa energi teoritis yang diperlukan untuk memanaskan udara proses adalah sekitar 2,87 juta kcal/jam atau 3,34 MW.
7. Analisis Perbandingan dengan Kapasitas Furnace
Berdasarkan hasil perhitungan, kebutuhan energi aktual untuk memanaskan udara hanya sekitar:
- 2.871.660 kcal/jam
- 3.339 kW
- 3,34 MW
Sementara kapasitas desain furnace adalah:
- 4.000.000 kcal/jam
- 4.652 kW
- 4,65 MW
Dengan demikian masih tersedia cadangan kapasitas (reserve capacity) sebesar:
4.000.000 − 2.871.660
= 1.128.340 kcal/jam
atau sekitar:
28,2% dari kapasitas furnace
Cadangan kapasitas ini diperlukan untuk mengimbangi berbagai faktor yang tidak diperhitungkan dalam perhitungan teoritis, antara lain:
- Heat loss melalui dinding furnace.
- Kehilangan panas pada ducting dan peralatan proses.
- Variasi kelembapan udara lingkungan.
- Fluktuasi beban produksi.
- Penurunan efisiensi burner akibat usia pemakaian.
- Faktor keamanan (design safety factor).
Oleh karena itu, kapasitas furnace sebesar 4.000.000 kcal/jam dapat dikatakan sudah sesuai sebagai design duty, karena memberikan margin operasi yang cukup tanpa menyebabkan burner bekerja terus-menerus pada beban maksimum.
Kesimpulan Analisis Data Dasar Furnace
Data dasar furnace menunjukkan bahwa sistem dirancang dengan kapasitas panas sebesar 4.000.000 kcal/jam (4,65 MW) untuk menghasilkan udara panas pada temperatur 400°C dengan debit udara 25.000 Nm³/jam. Berdasarkan perhitungan heat balance, kebutuhan panas teoritis untuk memanaskan udara dari 30°C ke 400°C hanya sekitar 2,87 juta kcal/jam (3,34 MW).
Perbedaan antara kebutuhan teoritis dan kapasitas desain menunjukkan adanya cadangan kapasitas sekitar 28%, yang berfungsi mengantisipasi kehilangan panas, perubahan kondisi operasi, variasi kualitas bahan bakar, dan peningkatan beban proses. Dengan demikian, kapasitas furnace yang ada telah memenuhi prinsip desain sistem pembakaran industri yang aman, efisien, dan andal untuk operasi jangka panjang.
Heat Balance Udara Proses
Setelah seluruh data dasar furnace ditentukan, langkah berikutnya adalah menghitung Heat Balance untuk mengetahui besarnya energi panas yang dibutuhkan dalam memanaskan udara proses. Perhitungan ini menjadi dasar dalam menentukan kapasitas burner, konsumsi bahan bakar, serta evaluasi efisiensi sistem pembakaran.
Pada desain furnace ini, debit udara proses adalah 25.000 Nm³/jam. Dengan menggunakan densitas udara pada kondisi normal sebesar 1,293 kg/Nm³, maka laju massa udara dapat dihitung sebagai berikut:
m˙=25.000×1,293\dot{m}=25.000 \times 1,293m˙=25.000×1,293 m˙=32.325 kg/jam\dot{m}=32.325 \text{ kg/jam}m˙=32.325 kg/jam
Artinya, furnace harus memanaskan sekitar 32,3 ton udara setiap jam.
Selanjutnya, udara dipanaskan dari temperatur awal 30°C hingga mencapai temperatur operasi 400°C, sehingga kenaikan temperatur (ΔT) adalah:
ΔT=400−30=370∘C\Delta T = 400 – 30 = 370^\circ CΔT=400−30=370∘C
Dengan kalor jenis udara (Cp) sebesar 0,24 kcal/kg°C, maka kebutuhan energi panas bersih dihitung menggunakan persamaan:
Q=m×Cp×ΔTQ = m \times Cp \times \Delta TQ=m×Cp×ΔT Q=32.325×0,24×370Q = 32.325 \times 0,24 \times 370Q=32.325×0,24×370 Q=2.871.660 kcal/jamQ = 2.871.660 \text{ kcal/jam}Q=2.871.660 kcal/jam
Apabila dikonversikan ke satuan kilowatt:
Q=2.871.660860Q = \frac{2.871.660}{860}Q=8602.871.660 Q=3.339 kWQ = 3.339 \text{ kW}Q=3.339 kW
Nilai tersebut merupakan energi panas teoritis yang benar-benar diserap oleh udara untuk mencapai temperatur 400°C.
Kehilangan Panas (Heat Loss) Furnace
Dalam kondisi operasi nyata, burner tidak hanya memanaskan udara proses. Sebagian energi akan hilang akibat berbagai mekanisme perpindahan panas sehingga kapasitas burner yang dipilih harus lebih besar daripada kebutuhan teoritis.
Beberapa sumber kehilangan panas pada furnace antara lain:
- Radiasi panas melalui dinding furnace.
- Konduksi pada casing dan refractory.
- Kehilangan panas melalui gas buang (flue gas).
- Kebocoran udara (false air) pada ducting dan sambungan.
- Kehilangan panas pada pipa dan duct distribusi udara.
- Penurunan efisiensi pembakaran akibat variasi rasio udara-bahan bakar.
Pada furnace industri, total heat loss umumnya berada pada kisaran 15–25% dari energi yang dihasilkan burner. Untuk perancangan sistem yang aman, biasanya digunakan nilai konservatif sekitar 20%.
Kapasitas Burner yang Harus Disediakan
Dengan asumsi efisiensi termal furnace sebesar 80%, maka kapasitas burner minimum dihitung sebagai berikut:
Qburner=QudaraηQ_{burner}=\frac{Q_{udara}}{\eta}Qburner=ηQudara Qburner=3.3390,80Q_{burner}=\frac{3.339}{0,80}Qburner=0,803.339 Qburner=4.174 kWQ_{burner}=4.174 \text{ kW}Qburner=4.174 kW
atau setara dengan:
4.174×860=3.589.640 kcal/jam4.174 \times 860 = 3.589.640 \text{ kcal/jam}4.174×860=3.589.640 kcal/jam
Hasil tersebut menunjukkan bahwa burner minimal harus mampu menghasilkan sekitar:
- 4.174 kW
- 3,59 juta kcal/jam
Agar sistem memiliki cadangan kapasitas terhadap fluktuasi beban proses dan kondisi operasi, kapasitas desain furnace ditetapkan sebesar:
- 4.000.000 kcal/jam
- 4.652 kW
- 4,65 MW
Dengan demikian tersedia cadangan kapasitas sekitar 11% di atas kebutuhan burner minimum, sehingga burner tidak perlu bekerja terus-menerus pada beban maksimum. Kondisi ini meningkatkan stabilitas temperatur, memperpanjang umur peralatan, dan menjaga efisiensi pembakaran.
Kesimpulan Heat Balance
Berdasarkan hasil perhitungan heat balance, udara proses sebanyak 25.000 Nm³/jam membutuhkan energi panas teoritis sekitar 3.339 kW untuk dipanaskan dari 30°C menjadi 400°C. Setelah memperhitungkan efisiensi furnace dan kehilangan panas, kapasitas burner minimum meningkat menjadi sekitar 4.174 kW atau 3,59 juta kcal/jam.
Karena kapasitas desain furnace mencapai 4.652 kW (4.000.000 kcal/jam), sistem masih memiliki margin operasi yang memadai untuk mengatasi heat loss, perubahan beban produksi, variasi kualitas bahan bakar, serta menjaga temperatur udara tetap stabil selama proses pengeringan pupuk NPK berlangsung. Margin inilah yang menjadi salah satu alasan mengapa kapasitas desain furnace lebih besar daripada hasil perhitungan kebutuhan panas teoritis.
Mengapa Kapasitas Burner Harus Lebih Besar dari Hasil Perhitungan Teoritis?
Perhitungan heat balance menghasilkan kebutuhan panas teoritis sekitar 3.339 kW. Nilai ini merupakan energi yang benar-benar diserap oleh udara proses untuk menaikkan temperatur dari 30°C menjadi 400°C. Namun, dalam kondisi operasi nyata, burner tidak hanya memanaskan udara. Sebagian energi akan hilang akibat berbagai mekanisme perpindahan panas dan faktor operasional.
Oleh karena itu, dalam praktik engineering, kapasitas burner hampir tidak pernah dipilih sama persis dengan hasil perhitungan teoritis. Burner harus memiliki kapasitas yang lebih besar agar mampu mempertahankan temperatur proses secara stabil pada berbagai kondisi operasi.
Mengapa Perhitungan Teoritis Tidak Cukup?
Perhitungan teoritis hanya menghitung energi yang diserap oleh udara proses. Di lapangan, furnace selalu mengalami berbagai kehilangan panas sehingga kapasitas burner harus mampu mengompensasi kehilangan tersebut. Selain itu, kondisi operasi industri tidak selalu konstan karena dipengaruhi perubahan beban produksi, kualitas bahan bakar, dan kondisi lingkungan.
Dengan menyediakan cadangan kapasitas (design reserve), burner tetap mampu mempertahankan temperatur proses meskipun terjadi perubahan kondisi operasi.
Faktor-Faktor yang Meningkatkan Kebutuhan Kapasitas Burner
Beberapa faktor yang menyebabkan kebutuhan kapasitas burner lebih besar dibandingkan hasil heat balance antara lain:
- Kehilangan panas melalui refractory akibat radiasi dan konduksi.
- Heat loss pada shell atau casing furnace menuju lingkungan.
- Masuknya false air melalui celah ducting, inspection door, maupun sambungan flange.
- Penurunan Lower Heating Value (LHV) natural gas akibat perubahan komposisi bahan bakar.
- Fluktuasi kapasitas produksi yang menyebabkan perubahan beban panas.
- Fouling atau penumpukan debu pada permukaan perpindahan panas yang menurunkan efisiensi.
- Perubahan temperatur udara lingkungan yang memengaruhi kondisi udara masuk.
- Penurunan kualitas isolasi akibat penuaan refractory selama masa operasi.
Perhitungan Kapasitas Burner Berdasarkan Efisiensi Furnace
Apabila efisiensi termal furnace diasumsikan sebesar 85%, maka kapasitas burner minimum dapat dihitung menggunakan persamaan berikut:
Qburner=QteoritisηQ_{burner}=\frac{Q_{teoritis}}{\eta}Qburner=ηQteoritis
Dengan memasukkan data:
- Kebutuhan panas teoritis = 3.339 kW
- Efisiensi furnace = 85% (0,85)
Maka diperoleh:
Qburner=3.3390,85Q_{burner}=\frac{3.339}{0,85}Qburner=0,853.339 Qburner=3.928 kWQ_{burner}=3.928\ \text{kW}Qburner=3.928kW
Hasil tersebut menunjukkan bahwa burner harus mampu menghasilkan sekitar 3.930 kW, meskipun kebutuhan panas teoritis udara hanya 3.339 kW.
Penambahan Design Margin
Dalam perancangan furnace industri, hasil perhitungan di atas masih belum cukup untuk menentukan kapasitas burner. Umumnya ditambahkan design margin sebesar 10–15% sebagai cadangan terhadap perubahan kondisi operasi selama umur peralatan.
Dengan menggunakan margin sekitar 15%, kapasitas burner menjadi:
3.928×1,15=4.517 kW3.928 \times 1,15 = 4.517\ \text{kW}3.928×1,15=4.517kW
atau sekitar:
- 4,5 MW
- hingga 4,6 MW
Nilai tersebut sangat mendekati kapasitas desain furnace eksisting yaitu:
- 4.000.000 kcal/jam
- 4.652 kW
- 4,65 MW
Kesesuaian dengan Kapasitas Furnace Eksisting
Kesesuaian antara hasil perhitungan engineering dan kapasitas desain furnace menunjukkan bahwa furnace telah dirancang dengan cadangan kapasitas (design reserve) yang memadai.
Cadangan tersebut memberikan beberapa keuntungan operasional, antara lain:
- Menjaga temperatur udara panas tetap stabil pada beban penuh.
- Mengompensasi kehilangan panas akibat radiasi dan konduksi.
- Mengantisipasi perubahan nilai kalor (LHV) natural gas.
- Menyesuaikan fluktuasi kapasitas produksi.
- Mengurangi risiko burner bekerja terus-menerus pada kapasitas maksimum.
- Memperpanjang umur burner dan refractory.
- Menjamin kestabilan proses pengeringan dalam jangka panjang.
Pentingnya Design Reserve pada Burner Industri
Dalam sistem pembakaran industri, design reserve merupakan bagian dari praktik rekayasa yang baik (good engineering practice). Burner yang dipilih terlalu kecil akan selalu bekerja pada kondisi high fire, sehingga lebih sensitif terhadap perubahan beban dan lebih cepat mengalami penurunan performa.
Sebaliknya, burner dengan cadangan kapasitas yang memadai mampu:
- Memberikan respon lebih cepat terhadap kenaikan beban proses.
- Mempercepat recovery temperatur furnace.
- Menjaga rasio udara–bahan bakar tetap optimal.
- Mengurangi risiko flame instability dan burner lockout.
- Menurunkan frekuensi perawatan akibat operasi yang terlalu berat.
Kesimpulan
Hasil perhitungan menunjukkan bahwa kebutuhan panas teoritis untuk memanaskan udara proses adalah sekitar 3.339 kW. Setelah memperhitungkan efisiensi furnace sebesar 85%, kebutuhan kapasitas burner meningkat menjadi sekitar 3.930 kW. Dengan penambahan design margin 10–15%, kapasitas burner yang direkomendasikan berada pada kisaran 4,5–4,6 MW.
Nilai tersebut hampir identik dengan kapasitas furnace eksisting sebesar 4.652 kW (4.000.000 kcal/jam). Hal ini membuktikan bahwa desain awal furnace telah memenuhi prinsip-prinsip rekayasa termal, menyediakan cadangan kapasitas yang memadai, serta mampu menjamin kestabilan temperatur proses, efisiensi pembakaran, dan keandalan operasi pengeringan pupuk NPK dalam berbagai kondisi operasi.
Analisa Kapasitas Eclipse ThermJet TJ1000
Berdasarkan hasil analisis kebutuhan panas furnace, kapasitas desain yang diperlukan untuk proses pengeringan pupuk NPK adalah sekitar 4.652 kW (4.000.000 kcal/jam). Selanjutnya dilakukan evaluasi terhadap kemampuan Eclipse ThermJet TJ1000 untuk mengetahui apakah burner tersebut mampu memenuhi kebutuhan proses.
Eclipse ThermJet TJ1000 memiliki kapasitas panas maksimum sekitar:
- 2.905 kW
- Setara dengan sekitar 2.500.000 kcal/jam
Apabila dibandingkan dengan kapasitas desain furnace, maka tingkat pemenuhan kapasitas (coverage) dapat dihitung sebagai berikut:
Coverage=2.9054.652×100%Coverage=\frac{2.905}{4.652}\times100\%Coverage=4.6522.905×100% Coverage=62,4%Coverage=62,4\%Coverage=62,4%
Artinya, TJ1000 hanya mampu menyediakan sekitar 62,4% dari kebutuhan panas furnace, sehingga masih terdapat kekurangan kapasitas sebesar:
100%−62,4%=37,6%100\%-62,4\%=37,6\%100%−62,4%=37,6%
atau setara dengan:
4.652−2.905=1.747 kW4.652-2.905=1.747\text{ kW}4.652−2.905=1.747 kW
Kekurangan energi sebesar 1.747 kW tersebut akan menyebabkan udara proses tidak memperoleh panas yang cukup untuk mencapai temperatur desain 400°C.
Estimasi Temperatur Udara yang Dapat Dicapai
Apabila diasumsikan debit udara tetap sebesar 25.000 Nm³/jam, maka temperatur udara keluaran dapat diperkirakan menggunakan hubungan yang sebanding antara energi panas dan kenaikan temperatur.
Kenaikan temperatur teoritis yang mampu dicapai TJ1000 adalah:
ΔT=2.9053.339×370\Delta T=\frac{2.905}{3.339}\times370ΔT=3.3392.905×370 ΔT≈322∘C\Delta T\approx322^\circ CΔT≈322∘C
Sehingga temperatur udara keluar furnace menjadi:
Tout=30+322T_{out}=30+322Tout=30+322 Tout≈352∘CT_{out}\approx352^\circ CTout≈352∘C
Dalam kondisi lapangan, adanya kehilangan panas melalui refractory, shell furnace, ducting, serta masuknya false air akan menurunkan temperatur aktual. Oleh karena itu, temperatur operasi yang realistis umumnya berada pada kisaran:
300–340°C
Nilai tersebut berada di bawah target desain 400°C, sehingga proses pengeringan tidak dapat berlangsung secara optimal.
Dampak Terhadap Proses Drying NPK
Penggunaan burner dengan kapasitas yang lebih kecil dari kebutuhan akan menimbulkan beberapa konsekuensi operasional, antara lain:
- Temperatur udara pengering tidak mencapai target desain.
- Laju evaporasi kadar air menurun.
- Waktu tinggal (residence time) material di rotary dryer menjadi lebih lama.
- Kadar moisture produk akhir berpotensi melebihi spesifikasi.
- Kapasitas produksi menurun.
- Konsumsi energi per ton produk meningkat karena proses pengeringan berlangsung lebih lama.
- Burner akan terus bekerja pada beban maksimum (100% firing), sehingga umur komponen menjadi lebih pendek dan efisiensi pembakaran dapat menurun.
Kesimpulan Analisa Eclipse ThermJet TJ1000
Berdasarkan perhitungan heat balance dan evaluasi kapasitas, Eclipse ThermJet TJ1000 tidak memenuhi kebutuhan Furnace Drying NPK dengan kapasitas desain 4.652 kW. Burner ini hanya mampu menyediakan sekitar 62,4% dari kebutuhan panas, sehingga masih terdapat defisit sekitar 1.747 kW (37,6%).
Secara teoritis, TJ1000 dapat menghasilkan temperatur udara sekitar 350°C pada kondisi ideal. Namun setelah memperhitungkan kehilangan panas yang terjadi selama operasi, temperatur aktual diperkirakan hanya berada pada kisaran 300–340°C, sehingga tidak mampu mencapai target desain 400°C. Dengan demikian, TJ1000 lebih sesuai untuk aplikasi proses yang memang membutuhkan temperatur udara sekitar 300–350°C atau memiliki beban panas yang lebih rendah, dan tidak direkomendasikan sebagai pengganti furnace drying NPK dengan kapasitas 4.000.000 kcal/jam.
Analisa Eclipse ThermJet TJ1500
Eclipse ThermJet TJ1500 memiliki kapasitas panas maksimum sekitar:
- 3.950 kW
- Setara dengan sekitar 3.397.000 kcal/jam
Apabila dibandingkan dengan kebutuhan burner berdasarkan hasil heat balance, yaitu sekitar 4.174 kW (dengan asumsi efisiensi furnace 80%) atau kapasitas desain furnace sebesar 4.652 kW, maka dapat dilihat bahwa TJ1500 berada pada batas kemampuan operasinya.
Jika dibandingkan dengan kapasitas desain furnace, tingkat pemenuhan kapasitas (coverage) adalah:
Coverage=3.9504.652×100%Coverage=\frac{3.950}{4.652}\times100\%Coverage=4.6523.950×100% Coverage=84,9%Coverage=84,9\%Coverage=84,9%
Artinya, TJ1500 hanya mampu menyediakan sekitar 84,9% dari kapasitas desain furnace, sehingga masih terdapat kekurangan sekitar:
4.652−3.950=702 kW4.652-3.950=702\text{ kW}4.652−3.950=702 kW
atau sekitar 15,1% dari kapasitas desain.
Namun apabila dibandingkan dengan kebutuhan panas minimum burner hasil perhitungan (sekitar 4.174 kW), TJ1500 sudah mendekati kebutuhan tersebut. Oleh karena itu, secara teoritis burner ini masih dapat digunakan apabila furnace beroperasi pada beban yang tidak selalu mencapai kapasitas desain penuh.
Operasi pada Beban Maksimum
Permasalahan utama TJ1500 bukan hanya kapasitasnya, tetapi juga cadangan kapasitas (reserve capacity) yang sangat kecil. Agar temperatur udara tetap mendekati 400°C, burner harus bekerja hampir terus-menerus pada kondisi:
- 95–100% firing rate
- High Fire dalam waktu yang lama
- Modulating valve hampir selalu terbuka penuh
Kondisi tersebut tidak ideal untuk operasi industri yang berlangsung secara kontinu karena sistem kehilangan fleksibilitas dalam merespons perubahan beban proses.
Dampak Operasional
Apabila burner terus beroperasi pada kapasitas maksimum, beberapa konsekuensi yang dapat terjadi antara lain:
- Recovery temperatur menjadi lebih lambat setelah terjadi penurunan temperatur akibat masuknya material baru.
- Tidak tersedia cadangan kapasitas untuk mengimbangi lonjakan beban panas.
- Sensitif terhadap perubahan kualitas natural gas, terutama apabila nilai kalor (LHV) menurun.
- Temperatur udara mudah turun ketika debit udara proses (airflow) meningkat.
- Burner bekerja terus pada High Fire, sehingga komponen seperti blower, nozzle, ignition system, control valve, dan refractory menerima beban termal yang lebih tinggi.
- Umur pakai burner berpotensi lebih pendek dan interval perawatan menjadi lebih sering.
Pengaruh Penurunan Nilai Kalor Gas
Dalam operasi nyata, kualitas natural gas tidak selalu konstan. Penurunan Lower Heating Value (LHV) sebesar sekitar 5% dapat menyebabkan daya panas burner ikut turun.
Sebagai ilustrasi:
3.950×95%=3.753 kW3.950 \times 95\% = 3.753\text{ kW}3.950×95%=3.753 kW
Artinya, kapasitas efektif burner turun menjadi sekitar 3.753 kW, sehingga defisit terhadap kebutuhan burner semakin besar. Kondisi ini dapat menyebabkan:
- Temperatur udara proses gagal mencapai 400°C.
- Burner tetap bekerja pada bukaan maksimum tanpa mampu menambah output panas.
- Temperatur furnace turun ketika terjadi peningkatan produksi atau perubahan kondisi operasi.
- Moisture produk meningkat akibat proses pengeringan yang kurang optimal.
Kesimpulan Analisa Eclipse ThermJet TJ1500
Eclipse ThermJet TJ1500 merupakan burner yang mendekati kebutuhan panas furnace, tetapi masih berada di bawah kapasitas desain 4.652 kW. Dengan kapasitas maksimum sekitar 3.950 kW, burner ini dapat digunakan pada kondisi beban yang lebih ringan, namun harus bekerja hampir 100% load untuk mempertahankan temperatur operasi.
Kondisi tersebut menyebabkan sistem memiliki cadangan kapasitas yang sangat terbatas, sehingga menjadi lebih sensitif terhadap perubahan kualitas bahan bakar, peningkatan airflow, maupun fluktuasi beban proses. Dalam operasi jangka panjang, penggunaan TJ1500 pada furnace drying NPK berpotensi menghasilkan stabilitas temperatur yang kurang optimal serta mempercepat keausan komponen burner.
Dari sudut pandang rekayasa, burner industri idealnya beroperasi pada kisaran 70–90% kapasitas maksimum saat beban normal. Dengan demikian masih tersedia reserve capacity untuk mengantisipasi variasi kondisi operasi tanpa harus menjalankan burner secara terus-menerus pada beban penuh.
Mengapa Eclipse ThermJet TJ2000 Menjadi Pilihan Terbaik?
Berdasarkan hasil analisis heat balance dan evaluasi kapasitas burner, Eclipse ThermJet TJ2000 merupakan pilihan yang paling sesuai untuk Furnace Drying NPK dengan kapasitas desain 4.000.000 kcal/jam (4.652 kW).
ThermJet TJ2000 memiliki kapasitas panas maksimum sekitar:
- 5.300 kW
- Setara dengan sekitar 4.558.000 kcal/jam
Apabila dibandingkan dengan kapasitas desain furnace, maka tingkat pemenuhan kapasitas (coverage) adalah:
Coverage=5.3004.652×100%Coverage=\frac{5.300}{4.652}\times100\%Coverage=4.6525.300×100% Coverage=113,9%≈114%Coverage=113,9\% \approx 114\%Coverage=113,9%≈114%
Artinya, TJ2000 memiliki cadangan kapasitas sekitar 14% di atas kebutuhan desain furnace. Cadangan ini bukan berarti furnace akan selalu menerima panas sebesar 5,3 MW, melainkan memberikan fleksibilitas agar burner dapat beroperasi pada kondisi yang lebih efisien dan stabil.
Pengaturan Kapasitas Saat Commissioning
Pada saat commissioning, burner tidak dioperasikan pada kapasitas maksimum. Melalui pengaturan servo, control valve, dan air-fuel ratio, firing rate dapat dibatasi sesuai kebutuhan proses, misalnya pada kisaran:
- 4,30 MW
- hingga 4,65 MW
Dengan pengaturan tersebut, furnace tetap menerima panas sesuai kapasitas desain tanpa mengalami overfiring.
Keuntungan pengaturan ini antara lain:
- Furnace tetap bekerja dalam batas temperatur desain.
- Burner tidak dipaksa beroperasi terus-menerus pada kapasitas maksimum.
- Tersedia operating reserve untuk menghadapi perubahan beban.
- Temperatur udara proses lebih stabil.
- Recovery temperatur setelah terjadi penurunan berlangsung lebih cepat.
- Lebih tahan terhadap fluktuasi airflow maupun perubahan kualitas natural gas.
- Komponen burner memiliki umur pakai yang lebih panjang karena tidak selalu bekerja pada kondisi High Fire.
Analisis Operating Load Burner
Salah satu indikator penting dalam pemilihan burner adalah operating load, yaitu persentase beban kerja burner terhadap kapasitas maksimumnya selama operasi normal.
| Burner | Kapasitas Maksimum | Operating Load |
|---|---|---|
| Eclipse ThermJet TJ1500 | 3.950 kW | >100%* |
| Eclipse ThermJet TJ2000 (operasi ±4,0 MW) | 5.300 kW | ±75% |
| Eclipse ThermJet TJ2000 (design duty 4.652 kW) | 5.300 kW | ±88% |
Operating Load=Beban OperasiKapasitas Burner×100%Operating\ Load=\frac{Beban\ Operasi}{Kapasitas\ Burner}\times100\%OperatingLoad=KapasitasBurnerBebanOperasi×100%
Untuk kondisi design duty:
4.6525.300×100=87,8%\frac{4.652}{5.300}\times100 = 87,8\%5.3004.652×100=87,8%
atau sekitar 88%.
Sedangkan apabila furnace beroperasi pada beban sekitar 4,0 MW, maka:
4.0005.300×100=75,5%\frac{4.000}{5.300}\times100 = 75,5\%5.3004.000×100=75,5%
atau sekitar 75%.
Keunggulan Operating Load 75–88%
Dalam praktik rekayasa pembakaran industri, burner yang beroperasi pada kisaran 70–90% kapasitas maksimum umumnya memberikan performa terbaik karena masih memiliki ruang untuk meningkatkan output saat diperlukan.
Dengan operating load sekitar 75–88%, Eclipse ThermJet TJ2000 menawarkan beberapa keuntungan:
- Kontrol temperatur lebih stabil karena burner masih memiliki kapasitas modulasi.
- Respon terhadap perubahan beban proses lebih cepat.
- Mampu mengatasi penurunan nilai kalor gas (LHV) tanpa kehilangan temperatur proses.
- Tidak mudah mengalami flame instability pada kondisi beban tinggi.
- Mengurangi keausan blower, aktuator, control valve, dan komponen pembakaran lainnya.
- Memperpanjang umur refractory karena perubahan temperatur berlangsung lebih terkendali.
- Meningkatkan keandalan operasi untuk proses produksi kontinu.
Sebaliknya, burner yang harus bekerja mendekati atau melebihi 100% kapasitas akan kehilangan fleksibilitas, lebih sensitif terhadap perubahan kondisi operasi, dan cenderung mengalami penurunan performa dalam jangka panjang.
Kesimpulan Analisis Eclipse ThermJet TJ2000
Berdasarkan hasil evaluasi kapasitas, Eclipse ThermJet TJ2000 merupakan pilihan yang paling tepat untuk Furnace Drying NPK dengan kapasitas desain 4.000.000 kcal/jam (4.652 kW). Dengan kapasitas maksimum sekitar 5,3 MW, burner ini memiliki coverage sekitar 114% serta cadangan kapasitas sekitar 14%, sehingga mampu mengakomodasi heat loss, fluktuasi beban produksi, perubahan kualitas bahan bakar, dan variasi kondisi operasi.
Melalui pengaturan commissioning, output burner dapat dibatasi pada kisaran 4,3–4,65 MW, sehingga furnace tetap beroperasi sesuai desain tanpa risiko overfiring. Operating load sekitar 75–88% memberikan keseimbangan antara efisiensi, stabilitas temperatur, kecepatan recovery, dan umur pakai peralatan. Atas dasar tersebut, ThermJet TJ2000 merupakan rekomendasi teknis yang paling aman, andal, dan sesuai dengan prinsip engineering untuk aplikasi Furnace Drying NPK berkapasitas 4.000.000 kcal/jam.
Pengaruh Penambahan Jet Blower terhadap Kinerja Furnace
Selain kapasitas burner, debit udara (airflow) merupakan parameter yang sangat menentukan keberhasilan proses pembakaran. Hasil evaluasi lapangan menunjukkan bahwa setelah dilakukan penggantian jet blower, kapasitas blower meningkat secara signifikan hingga mencapai:
- Kapasitas Jet Blower Baru: 48.780 m³/jam
- Kebutuhan Airflow Proses: 28.661 m³/jam
Dengan demikian, kapasitas blower menjadi:
48.78028.661×100=170,2%\frac{48.780}{28.661}\times100 = 170,2\%28.66148.780×100=170,2%
Artinya, jet blower mampu memasok udara sekitar 170% dari kebutuhan proses, atau sekitar 70% lebih besar dari airflow yang sebenarnya diperlukan.
Pada sisi mekanis, kapasitas blower yang lebih besar memang memberikan fleksibilitas operasi. Namun apabila blower dioperasikan pada kapasitas maksimum tanpa pengaturan yang tepat, maka akan muncul berbagai konsekuensi terhadap sistem pembakaran.
Dampak Airflow yang Terlalu Besar
Kapasitas blower yang berlebihan menyebabkan volume udara yang masuk ke furnace meningkat secara signifikan. Udara tambahan tersebut umumnya masih berada pada temperatur lingkungan (sekitar 30°C), sehingga burner harus menyediakan energi yang lebih besar untuk memanaskannya hingga mencapai temperatur operasi.
Akibatnya terjadi beberapa kondisi berikut:
- Udara dingin yang masuk ke furnace menjadi berlebihan.
- Kebutuhan panas (heat duty) meningkat secara signifikan.
- Temperatur udara panas menurun apabila kapasitas burner tidak ikut bertambah.
- Burner harus bekerja pada firing rate yang lebih tinggi untuk mempertahankan temperatur proses.
- Konsumsi bahan bakar meningkat.
- Efisiensi termal furnace menurun akibat meningkatnya kehilangan panas melalui gas buang.
Dengan kata lain, penurunan temperatur tidak selalu disebabkan oleh kapasitas burner yang kurang, tetapi dapat pula disebabkan oleh airflow yang melebihi kebutuhan desain.
Pengaruh terhadap Heat Balance
Seluruh perhitungan heat balance sebelumnya didasarkan pada debit udara sekitar 25.000–28.661 Nm³/jam. Ketika airflow meningkat hingga 48.780 m³/jam, massa udara yang harus dipanaskan juga meningkat hampir 70%.
Karena kebutuhan panas berbanding lurus dengan massa udara:
Q=m×Cp×ΔTQ = m \times C_p \times \Delta TQ=m×Cp×ΔT
maka peningkatan airflow secara langsung meningkatkan kebutuhan energi pembakaran.
Apabila kapasitas burner tidak berubah, maka terdapat dua kemungkinan yang terjadi:
- Temperatur udara keluar furnace turun.
- Burner bekerja terus-menerus pada kapasitas maksimum (High Fire).
Kedua kondisi tersebut tidak ideal untuk operasi jangka panjang.
Mengapa Burner Sulit Menyala Setelah Jet Blower Ditambah?
Selama proses commissioning juga ditemukan bahwa burner mengalami kesulitan ignition setelah jet blower baru dipasang.
Fenomena ini bukan disebabkan oleh burner yang rusak, melainkan karena kondisi aerodinamika di dalam furnace berubah secara signifikan.
Beberapa penyebab utama antara lain:
- Tekanan negatif (negative pressure) di dalam furnace menjadi terlalu besar.
- Kecepatan aliran udara (cross draft) meningkat.
- Flame root tertarik menjauh dari burner tile sehingga nyala api awal menjadi tidak stabil.
- Campuran gas ignition terdilusi oleh udara berlebih sebelum sempat terbakar.
- Intensitas api awal terlalu kecil sehingga UV Scanner gagal mendeteksi nyala api.
- Burner masuk ke kondisi lockout sebagai bagian dari sistem keselamatan (burner management system).
Dalam kondisi tersebut, ignition dapat gagal meskipun seluruh komponen burner berada dalam kondisi baik.
Solusi Engineering
Permasalahan ini tidak dapat diselesaikan hanya dengan mengganti burner menjadi kapasitas yang lebih besar. Bahkan burner yang lebih besar sekalipun tetap berpotensi mengalami kegagalan ignition apabila aliran udara saat penyalaan tidak dikendalikan.
Pendekatan engineering yang lebih tepat adalah mengendalikan kondisi airflow selama proses start-up, antara lain dengan:
- Mengoperasikan jet blower pada kecepatan rendah (low speed) selama proses ignition menggunakan Variable Frequency Drive (VFD) atau inlet damper.
- Menjaga negative pressure furnace tetap berada dalam batas desain agar nyala api awal stabil.
- Mengurangi cross draft di sekitar burner tile selama proses penyalaan.
- Menyesuaikan urutan start-up antara burner dan jet blower sesuai prosedur commissioning.
- Melakukan tuning rasio udara–bahan bakar (air-fuel ratio) setelah kondisi operasi stabil.
- Memastikan posisi UV Scanner dan flame sighting sesuai dengan karakteristik nyala api ThermJet.
Setelah api utama telah stabil dan burner memasuki mode modulasi, kapasitas blower dapat dinaikkan secara bertahap hingga mencapai kebutuhan proses.
Kesimpulan
Analisis menunjukkan bahwa pemasangan jet blower baru dengan kapasitas 48.780 m³/jam menghasilkan airflow sekitar 170% dari kebutuhan proses sebesar 28.661 m³/jam. Apabila blower dioperasikan pada kapasitas maksimum tanpa pengendalian, udara dingin yang masuk ke furnace akan meningkat secara signifikan sehingga kebutuhan panas bertambah, temperatur udara proses menurun, dan burner dipaksa bekerja pada beban yang lebih tinggi.
Selain itu, airflow yang terlalu besar selama proses penyalaan menyebabkan negative pressure dan cross draft meningkat, sehingga flame root menjadi tidak stabil, gas ignition terdilusi, UV Scanner gagal mendeteksi api, dan burner mengalami lockout. Oleh karena itu, solusi yang paling tepat bukan sekadar meningkatkan kapasitas burner, melainkan mengendalikan airflow selama ignition dan commissioning agar sistem pembakaran dapat bekerja stabil, aman, dan sesuai dengan desain furnace.
Solusi Engineering yang Direkomendasikan
Berdasarkan hasil analisis kapasitas burner, kebutuhan airflow, serta kondisi operasi di lapangan, solusi terbaik bukan hanya meningkatkan kapasitas burner, tetapi mengendalikan aliran udara (airflow) agar sesuai dengan kebutuhan proses. Dengan demikian, sistem pembakaran dapat bekerja lebih stabil, efisien, dan aman.
Konfigurasi sistem yang direkomendasikan adalah sebagai berikut:
- Jet Blower existing 45 kW tetap digunakan karena kapasitasnya masih mencukupi.
- Tambahkan Variable Frequency Drive (VFD) untuk mengatur kecepatan putaran blower sesuai kebutuhan proses.
- Gunakan Motorized Modulating Inlet Damper sebagai pengatur tambahan agar kontrol airflow lebih presisi pada seluruh rentang operasi.
- Pasang Differential Pressure Transmitter (DPT) sebagai sensor umpan balik (feedback) untuk sistem kontrol PID.
- Tambahkan Differential Pressure Switch (DPS) sebagai interlock keselamatan untuk mendeteksi kehilangan aliran udara, tekanan abnormal, atau kegagalan blower.
Prinsip Kerja Sistem
Pada konfigurasi ini, Differential Pressure Transmitter akan mengukur tekanan pada duct atau ruang furnace secara kontinu. Sinyal tersebut dikirim ke PLC atau burner management system (BMS), kemudian diproses menggunakan algoritma PID (Proportional–Integral–Derivative).
Selanjutnya, PLC akan mengendalikan:
- Frekuensi VFD untuk mengatur putaran motor blower.
- Posisi Motorized Modulating Inlet Damper untuk menyempurnakan pengaturan debit udara.
Dengan metode ini, airflow akan selalu mengikuti kebutuhan proses, bukan selalu bekerja pada kapasitas maksimum blower.
Operasi Normal
Hasil perhitungan menunjukkan bahwa kebutuhan airflow proses berada pada kisaran:
- 28.661 m³/jam
Sedangkan kapasitas maksimum jet blower mencapai:
- 48.780 m³/jam
Oleh karena itu, blower tidak perlu dioperasikan pada frekuensi penuh 50 Hz.
Pada kondisi operasi normal, VFD diperkirakan cukup bekerja pada:
- 29–30 Hz
Dengan pendekatan hukum kipas (Fan Affinity Laws), penurunan putaran tersebut akan menghasilkan airflow yang mendekati kebutuhan proses, sekaligus mengurangi konsumsi daya motor secara signifikan.
Keuntungan lainnya adalah tekanan negatif furnace menjadi lebih terkendali sehingga pembakaran berlangsung lebih stabil.
Keuntungan Sistem VFD dan Kontrol PID
Penerapan sistem kontrol ini memberikan sejumlah manfaat teknis, antara lain:
- Airflow sesuai dengan kebutuhan proses sehingga heat balance tetap terjaga.
- Temperatur udara panas lebih stabil pada target operasi 400°C.
- Proses ignition menjadi lebih mudah karena cross draft dan tekanan negatif dapat dikendalikan.
- Mengurangi risiko flame instability dan burner lockout.
- Burner tidak perlu terus bekerja pada firing rate maksimum.
- Konsumsi natural gas menjadi lebih efisien karena udara berlebih (excess air) dapat dikurangi.
- Konsumsi listrik motor blower turun secara signifikan karena VFD menurunkan putaran motor sesuai kebutuhan.
- Umur blower, bearing, impeller, damper, dan refractory menjadi lebih panjang akibat berkurangnya beban mekanis dan termal.
Sistem Keselamatan (Safety Interlock)
Selain fungsi kontrol, sistem juga harus dilengkapi dengan interlock keselamatan.
Differential Pressure Switch (DPS) digunakan sebagai perangkat proteksi independen yang akan memberikan sinyal trip apabila:
- Airflow terlalu rendah.
- Blower gagal beroperasi.
- Duct mengalami penyumbatan.
- Tekanan furnace berada di luar batas aman.
Apabila salah satu kondisi tersebut terjadi, Burner Management System (BMS) akan menghentikan suplai bahan bakar secara otomatis untuk mencegah terjadinya pembakaran yang tidak aman.
Kesimpulan Engineering
Untuk Furnace Drying NPK dengan kapasitas 4.000.000 kcal/jam, solusi yang paling tepat adalah mengoptimalkan sistem udara pembakaran, bukan hanya meningkatkan kapasitas burner. Konfigurasi berupa Jet Blower existing 45 kW, Variable Frequency Drive (VFD), Motorized Modulating Inlet Damper, Differential Pressure Transmitter sebagai kontrol PID, serta Differential Pressure Switch sebagai interlock keselamatan akan menghasilkan sistem pembakaran yang lebih stabil dan efisien.
Dengan mengoperasikan blower pada kisaran 29–30 Hz, airflow dapat dipertahankan mendekati kebutuhan proses sekitar 28.661 m³/jam. Kondisi ini mengurangi udara berlebih yang masuk ke furnace, menjaga temperatur udara panas tetap stabil, memperbaiki keberhasilan ignition, menurunkan konsumsi energi, serta meningkatkan keandalan operasi secara keseluruhan. Pendekatan ini sejalan dengan praktik terbaik dalam perancangan dan pengoperasian sistem pembakaran industri modern.
Keberhasilan proses start-up tidak hanya ditentukan oleh kapasitas burner, tetapi juga oleh urutan operasi (startup sequence) yang tepat. Pada furnace dengan kapasitas besar seperti Furnace Drying NPK, pengaturan aliran udara dan tekanan furnace selama proses penyalaan sangat menentukan keberhasilan ignition serta kestabilan nyala api.
Berdasarkan hasil analisis sistem burner, jet blower, dan karakteristik furnace, urutan operasi yang direkomendasikan adalah sebagai berikut.1. Pemeriksaan Seluruh Permissive
Sebelum burner diizinkan menyala, seluruh kondisi permissive harus berada pada status aman (ready to start). Pemeriksaan meliputi:
- Tekanan gas sesuai spesifikasi.
- Tekanan udara pembakaran mencukupi.
- VFD dan jet blower dalam kondisi siap operasi.
- Damper berada pada posisi start.
- Differential Pressure Switch (DPS) normal.
- UV Scanner, ignition transformer, dan flame amplifier siap bekerja.
- Semua emergency stop (E-Stop) dalam kondisi reset.
- Burner Management System (BMS) tidak menunjukkan alarm aktif.
Burner hanya boleh melanjutkan ke tahap berikutnya apabila seluruh permissive telah terpenuhi.
2. Purge Furnace
Jet blower dijalankan untuk melakukan pre-purge sesuai waktu yang dipersyaratkan standar keselamatan.
Tujuan purge adalah:
- Mengeluarkan sisa gas yang mungkin masih berada di dalam furnace.
- Menghilangkan campuran gas yang berpotensi menimbulkan ledakan.
- Menyediakan udara segar sebelum proses ignition.
Durasi purge mengikuti hasil perhitungan volume furnace dan persyaratan standar keselamatan yang berlaku.
3. Turunkan Blower ke Ignition Airflow
Setelah purge selesai, kecepatan jet blower diturunkan menggunakan Variable Frequency Drive (VFD) hingga mencapai ignition airflow, misalnya sekitar 29–30 Hz atau sesuai hasil commissioning.
Tahap ini sangat penting karena:
- Mengurangi cross draft.
- Menurunkan tekanan negatif furnace.
- Mencegah flame root tertarik keluar burner.
- Memungkinkan campuran gas dan udara terbentuk secara stabil.
4. Stabilkan Tekanan Furnace
Sebelum ignition dilakukan, sistem kontrol memastikan tekanan furnace berada dalam rentang operasi yang telah ditentukan.
Differential Pressure Transmitter memberikan sinyal ke PLC untuk mengendalikan:
- Kecepatan blower.
- Posisi inlet damper.
Tekanan furnace yang stabil akan meningkatkan keberhasilan penyalaan dan mengurangi risiko flame instability.
5. Spark Ignition
Setelah seluruh kondisi memenuhi persyaratan, ignition transformer menghasilkan percikan listrik (spark) dan pilot gas atau gas ignition dibuka sesuai urutan yang telah diprogram pada Burner Management System.
Pada tahap ini, debit udara tetap dijaga rendah agar campuran bahan bakar mudah terbakar.
6. Low Fire
Setelah api berhasil terbentuk, burner tetap beroperasi pada posisi Low Fire selama beberapa saat.
Tujuan tahap ini adalah:
- Memastikan nyala api berkembang secara stabil.
- Mengurangi kejutan termal (thermal shock) pada refractory.
- Memberikan waktu bagi sensor api untuk melakukan verifikasi.
7. Flame Proving
UV Scanner atau flame detector melakukan verifikasi bahwa api benar-benar telah terbentuk.
Apabila nyala api tidak terdeteksi dalam waktu yang ditentukan, Burner Management System akan:
- Menutup seluruh katup gas.
- Menghentikan proses ignition.
- Mengaktifkan alarm.
- Mengunci burner (lockout) hingga dilakukan reset.
Tahapan ini merupakan bagian penting dari sistem keselamatan pembakaran.
8. Flame Stabilization
Setelah flame proving berhasil, burner tetap dipertahankan pada beban rendah hingga nyala api benar-benar stabil.
Pada tahap ini dilakukan pemantauan terhadap:
- Intensitas sinyal UV Scanner.
- Tekanan gas.
- Tekanan udara.
- Tekanan furnace.
- Rasio udara dan bahan bakar.
Burner baru diperbolehkan meningkatkan kapasitas setelah seluruh parameter stabil.
9. Naikkan Jet Blower Secara Bertahap
Setelah nyala api stabil, kecepatan jet blower dinaikkan secara bertahap menggunakan VFD.
Peningkatan airflow dilakukan secara bertahap agar:
- Temperatur furnace tidak turun secara mendadak.
- Flame tetap stabil.
- Tidak terjadi pendinginan mendadak pada ruang bakar.
- Burner memiliki waktu untuk meningkatkan firing rate.
10. Burner Mengikuti Kenaikan Beban dengan Cross-Limited Control
Tahap terakhir adalah operasi normal menggunakan cross-limited combustion control.
Pada sistem ini:
- Ketika kebutuhan panas meningkat, aliran udara dinaikkan terlebih dahulu, kemudian diikuti peningkatan aliran gas.
- Ketika kebutuhan panas menurun, aliran gas dikurangi terlebih dahulu, kemudian diikuti penurunan aliran udara.
Strategi ini menjaga rasio udara–bahan bakar tetap aman sehingga mencegah kondisi fuel-rich maupun air-rich yang dapat menyebabkan pembakaran tidak stabil atau emisi tinggi.
Keuntungan Startup Sequence yang Direkomendasikan
Penerapan urutan start-up di atas memberikan sejumlah keuntungan, antara lain:
- Meningkatkan keberhasilan ignition.
- Mengurangi risiko flame failure dan burner lockout.
- Menjaga tekanan furnace tetap stabil selama penyalaan.
- Mengurangi thermal shock pada refractory.
- Mempercepat recovery temperatur setelah start-up.
- Menjaga temperatur udara proses tetap mendekati target 400°C.
- Mengurangi konsumsi bahan bakar selama proses start-up.
- Meningkatkan keandalan operasi pada beban produksi yang berubah-ubah.
Kesimpulan
Startup sequence yang terstruktur merupakan salah satu faktor terpenting dalam keberhasilan operasi Furnace Drying NPK. Dengan memulai proses dari pemeriksaan permissive, dilanjutkan purge, pengaturan ignition airflow, stabilisasi tekanan furnace, proses ignition, low fire, flame proving, flame stabilization, peningkatan airflow secara bertahap, hingga operasi normal menggunakan cross-limited combustion control, sistem pembakaran dapat bekerja secara aman, stabil, dan efisien.
Pendekatan ini tidak hanya mengurangi risiko gagal ignition dan flame failure, tetapi juga memastikan burner, jet blower, dan furnace beroperasi sesuai prinsip best engineering practice, sehingga temperatur proses tetap stabil dan kualitas produk pupuk NPK dapat dipertahankan secara konsisten.
Keuntungan Menggunakan Eclipse ThermJet TJ2000
Hasil analisis menunjukkan bahwa Eclipse ThermJet TJ2000 merupakan burner yang paling sesuai untuk Furnace Drying Jet Plant NPK dengan kapasitas desain 4.000.000 kcal/jam (4,65 MW). Selain memenuhi kebutuhan kapasitas panas, TJ2000 juga memberikan fleksibilitas operasi yang lebih baik dibandingkan burner dengan kapasitas yang lebih kecil.
Keuntungan utama penggunaan Eclipse ThermJet TJ2000 meliputi:
- Memenuhi kapasitas desain furnace sebesar 4,65 MW.
- Memiliki cadangan kapasitas (reserve capacity) sekitar 14–15%, sehingga mampu mengantisipasi fluktuasi beban proses.
- Operating load lebih rendah (±75–88%), sehingga burner tidak terus-menerus bekerja pada kapasitas maksimum.
- Recovery temperatur furnace lebih cepat setelah terjadi perubahan beban atau masuknya material baru.
- Temperatur udara panas lebih stabil pada target 400°C, sehingga proses pengeringan berlangsung lebih konsisten.
- Moisture produk akhir lebih stabil dan lebih mudah memenuhi spesifikasi kualitas.
- Throughput produksi dapat dipertahankan atau ditingkatkan karena kapasitas panas mencukupi.
- Mengurangi risiko kebutuhan retrofit atau penggantian burner di masa mendatang akibat peningkatan kapasitas produksi.
- Lebih toleran terhadap perubahan Lower Heating Value (LHV) natural gas, variasi tekanan gas, maupun perubahan airflow.
- Mendukung sistem pembakaran yang lebih efisien, andal, dan memiliki umur peralatan yang lebih panjang.
Dengan cadangan kapasitas yang tersedia, TJ2000 juga memungkinkan proses tuning saat commissioning dilakukan secara lebih fleksibel. Output burner dapat dibatasi sesuai kebutuhan desain furnace tanpa harus mengoperasikan burner pada kondisi High Fire secara terus-menerus.
Kesimpulan
Berdasarkan hasil heat balance, analisis kapasitas furnace, evaluasi efisiensi sistem pembakaran, karakteristik airflow, serta pengamatan terhadap kondisi operasi di lapangan, dapat disimpulkan bahwa Eclipse ThermJet TJ2000 merupakan pilihan burner yang paling tepat untuk aplikasi Furnace Drying Jet Plant NPK dengan kapasitas desain 4.000.000 kcal/jam (4,65 MW).
Analisis menunjukkan bahwa Eclipse ThermJet TJ1000 hanya mampu menyediakan sekitar 2.905 kW, atau sekitar 62% dari kapasitas desain, sehingga tidak mampu menghasilkan temperatur udara proses 400°C yang dibutuhkan. Pada kondisi tersebut, temperatur operasi diperkirakan hanya berada pada kisaran 300–340°C, yang berpotensi menurunkan laju pengeringan, meningkatkan kadar moisture produk, serta mengurangi kapasitas produksi.
Sementara itu, Eclipse ThermJet TJ1500 dengan kapasitas sekitar 3.950 kW secara teoritis mendekati kebutuhan panas furnace. Namun burner harus bekerja hampir pada 100% kapasitas selama operasi normal, sehingga tidak memiliki reserve capacity yang memadai. Kondisi ini menyebabkan sistem menjadi lebih sensitif terhadap perubahan kualitas gas, peningkatan airflow, maupun fluktuasi beban proses, serta mempercepat keausan komponen burner.
Sebaliknya, Eclipse ThermJet TJ2000 memiliki kapasitas sekitar 5,30 MW, memberikan coverage sekitar 114% terhadap kapasitas desain furnace dengan cadangan kapasitas sekitar 14–15%. Cadangan tersebut memungkinkan burner beroperasi pada operating load sekitar 75–88%, yang merupakan rentang operasi ideal untuk sistem pembakaran industri. Dengan operating load yang lebih rendah, burner memiliki kemampuan recovery temperatur yang lebih cepat, stabilitas pembakaran yang lebih baik, serta umur pakai komponen yang lebih panjang.
Airflow merupakan faktor yang sama pentingnya dengan kapasitas burner
Analisis juga menunjukkan bahwa airflow merupakan faktor yang sama pentingnya dengan kapasitas burner. Pemasangan jet blower baru yang mampu menghasilkan sekitar 48.780 m³/jam, sementara kebutuhan proses hanya sekitar 28.661 m³/jam, menyebabkan airflow mencapai sekitar 170% dari kebutuhan desain. Apabila blower dioperasikan pada kapasitas maksimum tanpa pengendalian, udara dingin yang berlebihan akan meningkatkan kebutuhan panas furnace, menurunkan temperatur udara proses, serta menyebabkan burner bekerja lebih berat. Selain itu, kondisi tersebut meningkatkan negative pressure dan cross draft, sehingga proses ignition menjadi tidak stabil dan berpotensi menyebabkan flame failure maupunburner lockout.
Oleh karena itu, keberhasilan implementasi Eclipse ThermJet TJ2000 harus didukung oleh sistem kontrol udara pembakaran yang memadai. Penggunaan Variable Frequency Drive (VFD) pada jet blower, motorized modulating inlet damper, Differential Pressure Transmitter sebagai masukan kontrol PID, Differential Pressure Switch sebagai interlock keselamatan, serta penerapan startup sequence yang benar akan memastikan proses ignition berlangsung stabil, tekanan furnace tetap terkendali, dan temperatur udara panas dapat dipertahankan secara konsisten.
Dengan kombinasi antara burner berkapasitas yang tepat, kontrol airflow yang presisi, serta strategi pengoperasian yang sesuai dengan praktik rekayasa pembakaran industri, sistem Furnace Drying Jet Plant NPK akan memperoleh kinerja yang lebih efisien, stabil, aman, dan andal. Pendekatan ini tidak hanya meningkatkan kualitas produk dan kapasitas produksi, tetapi juga menurunkan konsumsi energi, memperpanjang umur peralatan, serta mengurangi risiko gangguan operasi dalam jangka panjang.
Studi Kasus: Burner Sulit Menyala Akibat ID Fan / Jet Blower Terlalu Besar
Latar Belakang
Pada proses Rotary Dryer Plant NPK, dilakukan penggantian Jet Blower (ID Fan) dengan kapasitas yang lebih besar untuk meningkatkan kapasitas udara panas. Setelah blower baru dioperasikan, muncul masalah yang sebelumnya tidak pernah terjadi, yaitu burner sering gagal menyala (ignition failure) dan mengalami flame failure sesaat setelah ignition.
Berdasarkan PFD yang Anda lampirkan, sistem terdiri dari burner → combustion chamber → rotary dryer → cyclone → ID Fan/Jet Blower, sehingga tekanan negatif yang dihasilkan blower secara langsung memengaruhi ruang bakar dan burner.
Permasalahan di Lapangan
Gejala yang ditemukan antara lain:
- Burner gagal ignition.
- Api pilot menyala sesaat kemudian padam.
- UV Scanner tidak mendeteksi nyala api.
- Burner mengalami lockout.
- Setelah beberapa kali reset baru dapat menyala.
- Temperatur furnace sulit naik.
- Burner selalu bekerja pada High Fire.
Padahal seluruh komponen burner telah diperiksa dan dinyatakan normal.
Analisis Penyebab
1. Kapasitas Jet Blower Terlalu Besar
Data lapangan menunjukkan:
| Parameter | Nilai |
|---|---|
| Airflow kebutuhan proses | 28.661 m³/jam |
| Kapasitas Jet Blower | 48.780 m³/jam |
| Persentase | 170% |
Artinya blower menghasilkan udara sekitar 70% lebih besar dari kebutuhan desain.
2. Tekanan Negatif Furnace Terlalu Besar
Ketika blower langsung bekerja pada frekuensi 50 Hz, tekanan negatif furnace meningkat drastis.
Akibatnya:
- kecepatan udara meningkat
- draft furnace terlalu tinggi
- tekanan ruang bakar menjadi sangat negatif
Burner justru “melawan” hisapan blower.
3. Flame Root Tertarik Keluar
Saat spark ignition menghasilkan api kecil, aliran udara dari blower langsung menarik flame root menjauh dari burner tile.
Akibatnya:
- api tidak sempat berkembang
- flame menjadi tipis
- api mudah padam
Fenomena ini dikenal sebagai flame lifting.
4. Campuran Gas Menjadi Terlalu Miskin (Lean Mixture)
Udara yang terlalu banyak menyebabkan campuran gas menjadi sangat kurus.
Misalnya:
Normal ignition:
Air : Gas
10 : 1
Menjadi:
18 : 1
Campuran tersebut sudah melewati batas mudah terbakar sehingga ignition gagal.
5. UV Scanner Tidak Melihat Api
Karena api sangat kecil dan tidak stabil:
UV Scanner menerima sinyal rendah.
Akibatnya Burner Management System menganggap:
“No Flame”
lalu:
- menutup gas valve
- melakukan purge
- lockout burner
Padahal sebenarnya api sempat muncul beberapa detik.
Pengaruh Terhadap Heat Balance
Selain mengganggu ignition, airflow yang terlalu besar juga meningkatkan kebutuhan panas.
Semakin besar udara yang harus dipanaskan:
Q=m×Cp×ΔTQ=m\times Cp\times \Delta TQ=m×Cp×ΔT
Semakin besar m (massa udara),
semakin besar pula kebutuhan burner.
Akibatnya:
- temperatur furnace turun
- burner bekerja maksimum
- konsumsi gas meningkat
Mengapa Mengganti Burner Tidak Menyelesaikan Masalah?
Banyak orang menganggap:
“Burner kurang besar.”
Padahal penyebab utamanya adalah:
draft furnace terlalu tinggi.
Walaupun dipasang burner 6 MW,
jika blower tetap bekerja 170%,
masalah ignition tetap terjadi.
Burner besar tetap akan mengalami:
- flame lifting
- ignition failure
- UV failure
- lockout
Solusi Engineering
Hasil analisis menunjukkan bahwa penyebab utama burner sulit menyala bukan terletak pada kapasitas burner, melainkan pada airflow yang terlalu besar akibat jet blower bekerja pada kapasitas maksimum. Oleh karena itu, solusi yang paling efektif adalah mengendalikan airflow sehingga sesuai dengan kebutuhan proses, terutama selama tahap startup dan ignition.
Konfigurasi sistem berikut direkomendasikan untuk meningkatkan stabilitas pembakaran dan keandalan operasi furnace.
1. Variable Frequency Drive (VFD)
Variable Frequency Drive (VFD) dipasang pada motor jet blower untuk mengatur kecepatan putaran sesuai kebutuhan proses.
Selama proses ignition, blower tidak dijalankan pada frekuensi penuh 50 Hz, tetapi diturunkan menjadi sekitar:
- 29–30 Hz
Pengaturan ini bertujuan untuk:
- Mengurangi tekanan negatif (negative pressure) di dalam furnace.
- Mengurangi cross draft yang dapat mengganggu pembentukan api.
- Mencegah flame root tertarik keluar dari burner tile.
- Menjaga campuran udara dan gas tetap berada pada rasio yang mudah terbakar.
- Meningkatkan keberhasilan proses ignition.
Setelah burner beroperasi stabil, frekuensi blower dinaikkan secara bertahap mengikuti kebutuhan proses.
2. Motorized Modulating Inlet Damper
Selain pengaturan melalui VFD, sistem dilengkapi dengan Motorized Modulating Inlet Damper untuk mengontrol debit udara secara lebih presisi.
Damper akan membuka dan menutup secara otomatis berdasarkan kebutuhan airflow yang dihitung oleh sistem kontrol.
Keuntungan penggunaan modulating damper antara lain:
- Mengurangi fluktuasi airflow.
- Menjaga tekanan furnace tetap stabil.
- Mempermudah pengaturan excess air.
- Meningkatkan efisiensi pembakaran.
- Mengurangi konsumsi bahan bakar.
Kombinasi antara VFD dan modulating damper memberikan pengendalian udara yang jauh lebih baik dibandingkan menggunakan damper manual.
3. Differential Pressure Transmitter
Differential Pressure Transmitter (DPT) digunakan sebagai sensor utama untuk mengukur tekanan negatif di dalam furnace atau ducting.
Nilai tekanan yang terbaca dikirim ke PLC atau Burner Management System (BMS) sebagai sinyal umpan balik (feedback) bagi pengendali PID.
Dengan kontrol PID, sistem secara otomatis akan:
- Menyesuaikan kecepatan blower.
- Mengatur posisi modulating damper.
- Menjaga draft furnace tetap konstan meskipun terjadi perubahan beban proses.
Tekanan furnace yang stabil sangat penting untuk menjaga kualitas pembakaran serta mencegah flame instability.
4. Differential Pressure Switch
Selain sensor kontrol, furnace juga harus dilengkapi dengan Differential Pressure Switch (DPS) sebagai perangkat interlock keselamatan.
DPS bekerja secara independen dari sistem PID dan berfungsi memberikan sinyal trip apabila tekanan furnace berada di luar batas aman.
Interlock akan bekerja apabila terjadi kondisi seperti:
- Blower gagal beroperasi.
- Airflow terlalu rendah.
- Tekanan furnace terlalu tinggi atau terlalu rendah.
- Ducting tersumbat.
- Kerusakan pada sistem kontrol udara.
Apabila salah satu kondisi tersebut terjadi, Burner Management System akan menghentikan suplai bahan bakar secara otomatis untuk menjaga keselamatan operasi.
5. Cross-Limited Combustion Control
Setelah burner berhasil menyala dan api stabil, sistem memasuki mode operasi normal menggunakan Cross-Limited Combustion Control.
Urutan operasinya adalah sebagai berikut:
- Burner menyala pada posisi Low Fire.
- Api distabilkan dan diverifikasi oleh UV Scanner.
- Jet blower dinaikkan secara bertahap menggunakan VFD.
- Burner melakukan modulasi mengikuti peningkatan beban proses.
- Sistem menjaga keseimbangan antara aliran udara dan aliran bahan bakar secara otomatis.
Pada strategi cross-limited control:
- Saat beban meningkat, udara dinaikkan terlebih dahulu, kemudian diikuti penambahan bahan bakar.
- Saat beban menurun, bahan bakar dikurangi terlebih dahulu, kemudian diikuti penurunan udara.
Metode ini menjaga rasio udara–bahan bakar tetap berada pada kondisi aman sehingga menghindari pembakaran terlalu kaya (fuel-rich) maupun terlalu miskin (air-rich) yang dapat menyebabkan flame instability, emisi tinggi, atau kegagalan pembakaran.
Integrasi Sistem Kontrol
Konfigurasi sistem yang direkomendasikan dapat digambarkan sebagai berikut:
Differential Pressure Transmitter
│
▼
PLC / PID Controller
│
┌──────┴──────┐
▼ ▼
VFD Jet Blower Motorized Damper
│ │
└──────┬──────┘
▼
Airflow Furnace
▼
Eclipse ThermJet Burner
▼
Rotary Dryer NPKKesimpulan
Pendekatan rekayasa yang tepat untuk mengatasi masalah burner sulit menyala adalah mengendalikan airflow, bukan sekadar mengganti burner dengan kapasitas yang lebih besar. Penerapan Variable Frequency Drive (VFD), Motorized Modulating Inlet Damper, Differential Pressure Transmitter untuk kontrol PID, Differential Pressure Switch sebagai interlock keselamatan, serta Cross-Limited Combustion Control akan menghasilkan sistem pembakaran yang lebih stabil, aman, dan efisien.
Dengan konfigurasi ini, jet blower dapat dioperasikan pada sekitar 29–30 Hz selama proses ignition sehingga tekanan furnace tetap terkendali, keberhasilan penyalaan meningkat, risiko flame failure berkurang, dan burner mampu mempertahankan temperatur proses secara konsisten selama operasi Rotary Dryer NPK.
Startup Sequence yang Direkomendasikan
Keberhasilan proses startup burner sangat dipengaruhi oleh urutan operasi yang benar. Pada sistem Rotary Dryer NPK, burner harus dinyalakan ketika kondisi furnace telah aman, tekanan negatif terkendali, dan airflow berada pada level yang sesuai untuk proses ignition. Startup sequence berikut direkomendasikan untuk mengurangi risiko ignition failure, flame failure, dan burner lockout.
1. Pemeriksaan Seluruh Permissive
Sebelum burner dihidupkan, seluruh permissive harus dipastikan dalam kondisi normal. Pemeriksaan meliputi tekanan gas, tekanan udara pembakaran, kondisi blower, posisi damper, status Differential Pressure Switch (DPS), UV Scanner, ignition transformer, emergency stop, serta Burner Management System (BMS). Burner hanya boleh diizinkan menyala apabila seluruh interlock keselamatan telah terpenuhi.
2. Purge Furnace
Jet blower dijalankan untuk melakukan pre-purge sesuai waktu yang dipersyaratkan. Tujuannya adalah mengeluarkan sisa gas atau uap bahan bakar yang masih berada di dalam furnace sehingga ruang bakar aman sebelum proses ignition dimulai.
3. Turunkan Jet Blower ke Ignition Airflow (±29–30 Hz)
Setelah proses purge selesai, kecepatan jet blower diturunkan menggunakan Variable Frequency Drive (VFD) hingga sekitar 29–30 Hz. Pada kondisi ini, airflow cukup untuk mendukung pembakaran tetapi belum menimbulkan cross draft yang dapat mengganggu penyalaan api.
4. Stabilkan Tekanan Furnace
Sebelum ignition dilakukan, tekanan negatif furnace harus distabilkan menggunakan Differential Pressure Transmitter dan kontrol PID. Tekanan yang stabil akan menjaga campuran udara dan bahan bakar tetap berada pada kondisi yang ideal untuk penyalaan.
5. Spark Ignition
Ignition transformer menghasilkan percikan listrik (spark) dan katup gas ignition dibuka sesuai urutan yang diprogram dalam Burner Management System. Pada tahap ini, rasio udara dan bahan bakar harus tetap berada dalam rentang yang mudah terbakar agar api dapat terbentuk dengan cepat.
6. Low Fire
Setelah api berhasil menyala, burner dipertahankan pada posisi Low Fire selama beberapa saat. Tahap ini bertujuan memberikan waktu bagi nyala api untuk berkembang dan menstabilkan temperatur ruang bakar tanpa menimbulkan thermal shock pada refractory.
7. Flame Proving oleh UV Scanner
UV Scanner melakukan verifikasi bahwa api telah terbentuk secara stabil. Jika api tidak terdeteksi dalam waktu yang ditentukan, Burner Management System akan menutup katup bahan bakar dan mengaktifkan lockout sebagai bagian dari sistem keselamatan.
8. Flame Stabilization
Setelah flame proving berhasil, burner tetap dipertahankan pada beban rendah sambil memantau sinyal UV Scanner, tekanan gas, tekanan udara, serta tekanan furnace. Tahap ini memastikan nyala api benar-benar stabil sebelum kapasitas burner dinaikkan.
9. Naikkan Airflow Secara Bertahap
Setelah api stabil, kecepatan jet blower dinaikkan secara bertahap menggunakan VFD. Peningkatan airflow dilakukan secara perlahan agar temperatur furnace tidak turun secara drastis dan burner memiliki waktu untuk menyesuaikan kapasitas pembakarannya.
10. Burner Melakukan Modulasi dengan Cross-Limited Control
Pada operasi normal, burner menggunakan cross-limited combustion control. Ketika kebutuhan panas meningkat, sistem terlebih dahulu menaikkan aliran udara kemudian diikuti peningkatan aliran bahan bakar. Sebaliknya, saat beban menurun, aliran bahan bakar dikurangi terlebih dahulu sebelum aliran udara diturunkan. Strategi ini menjaga rasio udara–bahan bakar tetap aman, meningkatkan efisiensi pembakaran, serta mencegah kondisi fuel-rich maupun air-rich yang dapat menyebabkan flame instability atau emisi berlebih.
Manfaat Startup Sequence yang Benar
Penerapan startup sequence ini memberikan beberapa keuntungan penting bagi operasi Rotary Dryer NPK, antara lain:
- Meningkatkan keberhasilan ignition.
- Mengurangi risiko flame failure dan burner lockout.
- Menjaga tekanan furnace tetap stabil.
- Mempercepat recovery temperatur menuju target operasi 400°C.
- Mengurangi thermal shock pada refractory.
- Meningkatkan efisiensi pembakaran dan menurunkan konsumsi bahan bakar.
- Memperpanjang umur burner, blower, dan komponen sistem pembakaran.
- Menjamin proses pengeringan berlangsung stabil sehingga kualitas produk tetap konsisten.
Hasil yang Diharapkan Setelah Airflow Dikendalikan
Penerapan sistem kontrol airflow menggunakan Variable Frequency Drive (VFD), Motorized Modulating Inlet Damper, Differential Pressure Transmitter, serta startup sequence yang tepat akan memberikan peningkatan signifikan terhadap performa sistem pembakaran dan proses pengeringan. Dengan debit udara yang disesuaikan dengan kebutuhan proses, furnace dapat bekerja lebih stabil, efisien, dan aman.
1. Keberhasilan Ignition Meningkat
Airflow yang lebih rendah selama proses penyalaan akan mengurangi cross draft dan tekanan negatif di dalam furnace. Kondisi ini memungkinkan campuran gas dan udara berada pada rasio yang optimal sehingga api lebih mudah terbentuk dan berkembang menjadi nyala yang stabil.
2. Risiko Flame Failure dan Burner Lockout Berkurang
Ketika nyala api lebih stabil, UV Scanner dapat mendeteksi api dengan baik sehingga Burner Management System (BMS) tidak lagi memicu flame failure maupun burner lockout. Hal ini mengurangi frekuensi penghentian operasi akibat kegagalan pembakaran.
3. Tekanan Furnace Lebih Stabil
Penggunaan Differential Pressure Transmitter dan kontrol PID menjaga tekanan negatif furnace tetap berada dalam rentang desain. Stabilitas tekanan ini menghasilkan kondisi pembakaran yang lebih konsisten serta mengurangi fluktuasi temperatur selama operasi.
4. Temperatur Udara Panas Mencapai Target 400°C
Dengan airflow yang sesuai kebutuhan proses, burner tidak lagi terbebani untuk memanaskan udara berlebih. Energi pembakaran dapat dimanfaatkan secara lebih efektif sehingga temperatur udara panas dapat dipertahankan pada target sekitar 400°C, sesuai kebutuhan proses pengeringan pupuk NPK.
5. Konsumsi Natural Gas Lebih Efisien
Mengurangi udara berlebih (excess air) akan meningkatkan efisiensi pembakaran. Burner tidak perlu bekerja pada kapasitas maksimum untuk mengimbangi udara dingin yang masuk, sehingga konsumsi natural gas dapat ditekan tanpa mengurangi kapasitas produksi.
6. Beban Kerja Burner Menurun
Karena kebutuhan panas sesuai dengan desain, burner dapat beroperasi pada operating load yang lebih sehat, umumnya sekitar 75–88% dari kapasitas maksimum. Kondisi ini mengurangi beban termal dan mekanis pada blower, aktuator, control valve, ignition system, serta komponen pembakaran lainnya.
7. Umur Burner dan Refractory Lebih Panjang
Operasi pada beban yang lebih rendah dan temperatur yang lebih stabil mengurangi thermal cycling serta thermal shock pada burner tile dan refractory. Akibatnya, frekuensi perawatan berkurang dan umur pakai peralatan menjadi lebih panjang.
8. Operasi Rotary Dryer Lebih Andal
Kombinasi burner yang bekerja stabil, tekanan furnace yang terkendali, dan airflow yang sesuai menghasilkan proses pengeringan yang lebih konsisten. Moisture produk lebih mudah dikendalikan, kapasitas produksi dapat dipertahankan, dan risiko gangguan operasi akibat flame failure atau penurunan temperatur menjadi jauh lebih kecil.
Kesimpulan
Studi kasus ini menunjukkan bahwa penyebab utama burner sulit menyala bukanlah kapasitas burner yang kurang, melainkan kapasitas ID Fan/Jet Blower yang terlalu besar sehingga menghasilkan tekanan negatif (draft) berlebihan di dalam furnace. Berdasarkan konfigurasi proses pada PFD, hisapan ID Fan memengaruhi langsung ruang bakar dan proses pengeringan.
Kapasitas jet blower sekitar 48.780 m³/jam, atau sekitar 170% dari kebutuhan proses sebesar 28.661 m³/jam, menyebabkan cross draft meningkat, flame root tertarik keluar dari burner tile, campuran gas–udara menjadi terlalu miskin, dan UV Scanner gagal mendeteksi nyala api sehingga burner mengalami lockout.
Pendekatan rekayasa yang tepat adalah mengendalikan airflow, bukan sekadar memperbesar burner. Dengan menerapkan VFD, motorized modulating damper, Differential Pressure Transmitter untuk kontrol PID, serta startup sequence yang benar, proses ignition menjadi lebih stabil, temperatur furnace lebih mudah dipertahankan, konsumsi energi menurun, dan keandalan operasi Rotary Dryer NPK meningkat secara signifikan.
PT Indira Mitra Boiler
Industrial Heating System Specialist
Office:Emerald Residence Sepatan Ruko 8i, Kosambi Tangerang
Phone: (021) 352 95874
WhatsApp : +62 813-8866-6204 (Ratman Bejo)
Workshop : Tangerang – Indonesia
Website : www.indiramitraboiler.co.id
Website : www.burner.co.id
Email : info@indira.co.id | idmratman@gmail.com
YouTube : https://www.youtube.com/@Bejoburnerindonesia
