1. Pendahuluan

Apa Itu Industrial Burner?

Industrial burner merupakan salah satu komponen utama dalam sistem pembakaran yang digunakan untuk menghasilkan energi panas pada berbagai proses industri. Peralatan ini berfungsi mencampurkan bahan bakar dan udara dalam rasio yang tepat sehingga proses pembakaran berlangsung stabil, efisien, dan aman. Energi panas yang dihasilkan kemudian dimanfaatkan untuk berbagai aplikasi, seperti menghasilkan uap pada steam boiler, memanaskan thermal oil heater, mengeringkan material pada rotary dryer, memanaskan furnace, hingga mendukung proses produksi di industri makanan, tekstil, kimia, kelapa sawit, aspal, dan berbagai sektor manufaktur lainnya.

Perkembangan teknologi membuat industrial burner modern tidak hanya menghasilkan api, tetapi juga mampu mengontrol proses pembakaran secara otomatis. Pengaturan suplai udara, bahan bakar, hingga sistem keamanan kini dilakukan secara elektronik sehingga performa pembakaran menjadi lebih stabil. Hal ini membantu perusahaan meningkatkan efisiensi energi sekaligus menjaga kualitas proses produksi.

Dalam dunia industri, kestabilan pembakaran memiliki pengaruh langsung terhadap kualitas produk dan efisiensi operasional. Api yang terlalu besar dapat menyebabkan pemborosan bahan bakar, sedangkan api yang terlalu kecil atau tidak stabil dapat mengganggu proses produksi. Oleh karena itu, pemilihan burner yang tepat menjadi investasi penting bagi perusahaan yang ingin meningkatkan produktivitas sekaligus menekan biaya operasional.

Burner yang bekerja secara optimal juga mampu mengurangi emisi gas buang, memperpanjang umur boiler maupun peralatan pemanas lainnya, serta meminimalkan risiko gangguan operasional. Dengan kata lain, performa burner tidak hanya memengaruhi konsumsi energi, tetapi juga berdampak pada keselamatan kerja dan keberlangsungan proses produksi.

Peran Panel Kontrol dalam Sistem Pembakaran

Salah satu komponen yang menentukan keberhasilan sistem pembakaran adalah panel kontrol burner. Panel ini berfungsi sebagai pusat pengendali seluruh proses kerja burner, mulai dari penyalaan (ignition), pengaturan suplai udara dan bahan bakar, pemantauan nyala api melalui flame detector, hingga sistem pengamanan apabila terjadi gangguan.

Panel kontrol modern memungkinkan seluruh proses berlangsung secara otomatis sehingga operator tidak perlu melakukan pengaturan secara manual. Selain meningkatkan keandalan sistem, panel kontrol juga mempermudah proses monitoring, troubleshooting, dan preventive maintenance sehingga risiko kerusakan dapat ditekan.

Tren Efisiensi Energi di Industri Modern

Meningkatnya harga energi dan tuntutan terhadap efisiensi membuat banyak perusahaan mulai beralih ke teknologi burner yang lebih canggih. Penggunaan modulating burner, Variable Frequency Drive (VFD), PLC (Programmable Logic Controller), serta sistem SCADA memungkinkan pembakaran disesuaikan secara otomatis dengan kebutuhan beban proses.

Teknologi tersebut membantu mengurangi konsumsi bahan bakar, menurunkan emisi karbon, dan memenuhi standar lingkungan yang semakin ketat. Oleh karena itu, memahami fungsi industrial burner serta peran panel kontrol menjadi langkah penting bagi perusahaan yang ingin meningkatkan efisiensi energi dan menjaga keandalan sistem produksi dalam jangka panjang.

Penjelasan Video Panel Kontrol Burner Industri

Gambaran Umum Sistem Panel Kontrol Burner

Video ini menampilkan sistem panel kontrol burner industri yang digunakan untuk mengoperasikan Steam Boiler, Thermal Oil Heater, dan Hot Water Boiler secara otomatis. Panel kontrol berfungsi sebagai pusat kendali seluruh proses pembakaran, mulai dari proses penyalaan (ignition), pengaturan suplai udara dan bahan bakar, hingga pemantauan sistem keselamatan selama burner beroperasi.

Dalam aplikasi industri, panel kontrol memiliki peran yang sangat penting karena memastikan setiap tahapan pembakaran berlangsung sesuai parameter yang telah ditentukan. Dengan pengaturan yang tepat, burner mampu menghasilkan nyala api yang stabil sehingga efisiensi pembakaran meningkat dan konsumsi bahan bakar menjadi lebih hemat. Selain itu, sistem kontrol modern juga dilengkapi berbagai fitur proteksi yang membantu mengurangi risiko gangguan operasional serta meningkatkan keamanan peralatan.

Video ini memberikan gambaran mengenai bagaimana panel kontrol bekerja sebagai bagian dari sistem otomasi industri untuk menjaga performa burner tetap optimal pada berbagai kondisi beban.

Proses Operasi Burner dan Sistem Keselamatan

Selanjutnya, video memperlihatkan proses kerja burner mulai dari tahap persiapan hingga operasi normal. Sebelum burner menyala, panel kontrol akan melakukan serangkaian pemeriksaan terhadap kondisi sistem, termasuk memastikan suplai bahan bakar, tekanan udara, dan rangkaian pengaman berada dalam kondisi siap digunakan.

Ketika proses penyalaan dimulai, sistem ignition akan menghasilkan percikan api yang kemudian dipantau oleh flame detector. Sensor ini memastikan nyala api benar-benar terbentuk dan tetap stabil selama burner beroperasi. Apabila nyala api tidak terdeteksi atau terjadi kondisi yang tidak normal, panel kontrol akan menghentikan suplai bahan bakar secara otomatis untuk menjaga keselamatan sistem.

Fitur keselamatan seperti ini menjadi standar penting dalam pengoperasian burner industri karena membantu melindungi boiler maupun operator dari risiko yang dapat timbul akibat kegagalan pembakaran.

Manfaat Panel Kontrol Burner untuk Efisiensi Industri

Penggunaan panel kontrol burner modern memberikan berbagai keuntungan bagi perusahaan yang mengutamakan efisiensi energi dan keandalan proses produksi. Dengan pengaturan otomatis, burner dapat menyesuaikan kapasitas pembakaran sesuai kebutuhan sehingga konsumsi bahan bakar menjadi lebih efisien tanpa mengurangi performa sistem.

Selain meningkatkan efisiensi energi, panel kontrol juga mempermudah proses monitoring dan perawatan. Operator dapat lebih cepat mengidentifikasi kondisi operasi, melakukan pemeriksaan rutin, serta mendeteksi potensi gangguan sebelum berkembang menjadi kerusakan yang lebih serius. Hal ini membantu mengurangi waktu henti (downtime) dan menjaga produktivitas tetap optimal.

Melalui penerapan sistem kontrol yang tepat, perusahaan dapat meningkatkan keandalan operasi boiler sekaligus mendukung upaya penghematan biaya operasional dan pengurangan emisi.

 Solusi Burner Industri dari PT Indira Mitra Boiler

PT Indira Mitra Boiler menyediakan berbagai solusi burner industri, panel kontrol burner, Steam Boiler, Thermal Oil Heater, Hot Water Boiler, serta layanan instalasi, commissioning, perawatan, dan penyediaan spare part. Dengan pengalaman di berbagai sektor industri, setiap solusi dirancang agar sesuai dengan kebutuhan proses produksi dan standar keselamatan yang berlaku.

Apabila Anda membutuhkan informasi lebih lanjut mengenai pemilihan burner, upgrade sistem pembakaran, atau konsultasi terkait efisiensi boiler, tim PT Indira Mitra Boiler siap membantu memberikan solusi yang tepat sesuai aplikasi industri Anda.

2. Mengenal BEJO Burner

Profil Produk BEJO Burner

CATALOG – BURNER-EB-IIser-BEJO-EN25D14V1.12 (1)

BEJO Burner merupakan solusi burner industri yang dirancang untuk memenuhi kebutuhan sistem pembakaran pada berbagai aplikasi seperti Steam Boiler, Thermal Oil Heater, Hot Water Boiler, Rotary Dryer, Furnace, Oven Industri, hingga Asphalt Mixing Plant (AMP). Dengan mengutamakan efisiensi energi, kestabilan pembakaran, dan kemudahan perawatan, BEJO Burner menjadi pilihan bagi berbagai sektor industri yang membutuhkan sistem pemanas dengan performa tinggi.

Burner ini tersedia dalam berbagai pilihan kapasitas dan jenis bahan bakar, mulai dari gas burner, oil burner, hingga dual fuel burner yang dapat menggunakan gas dan solar dalam satu sistem. Fleksibilitas tersebut memudahkan perusahaan menyesuaikan konfigurasi burner dengan kebutuhan proses produksi serta ketersediaan sumber energi di lokasi operasional.

Selain menyediakan unit burner, BEJO juga didukung dengan ketersediaan panel kontrol, spare part, layanan instalasi, commissioning, preventive maintenance, dan technical support. Dukungan ini membantu pelanggan menjaga performa sistem pembakaran agar tetap optimal dalam jangka panjang sekaligus meminimalkan risiko downtime.

Filosofi Desain BEJO Burner

BEJO Burner dikembangkan dengan filosofi desain yang mengutamakan keamanan, efisiensi, dan keandalan operasional. Dalam lingkungan industri, sistem pembakaran harus mampu bekerja secara stabil selama berjam-jam bahkan dalam operasi berkelanjutan. Oleh karena itu, setiap komponen burner dirancang agar mampu memberikan pembakaran yang konsisten sekaligus mudah dalam proses inspeksi dan perawatan.

Desain burner juga memperhatikan kemudahan akses terhadap komponen penting seperti nozzle, ignition electrode, flame detector, blower, dan panel kontrol. Dengan tata letak yang lebih praktis, proses servis maupun penggantian komponen dapat dilakukan lebih cepat sehingga waktu henti produksi dapat ditekan.

Selain itu, desain ruang pembakaran dan sistem pencampuran udara dengan bahan bakar dirancang untuk menghasilkan nyala api yang merata. Hal ini membantu meningkatkan efisiensi perpindahan panas ke boiler atau peralatan pemanas lainnya sekaligus mengurangi pembentukan asap hitam akibat pembakaran yang tidak sempurna.

Keunggulan BEJO Burner Dibanding Burner Konvensional

Dibandingkan burner konvensional, BEJO Burner menawarkan berbagai keunggulan yang mendukung kebutuhan industri modern. Salah satu keunggulan utamanya adalah kemampuan menghasilkan pembakaran yang lebih stabil melalui pengaturan suplai udara dan bahan bakar secara presisi. Pembakaran yang stabil berkontribusi pada konsumsi energi yang lebih efisien dan kualitas proses yang lebih konsisten.

BEJO Burner juga dirancang untuk mendukung berbagai pilihan sistem kontrol, mulai dari operasi single stage, two stage, hingga modulating burner yang mampu menyesuaikan kapasitas pembakaran sesuai kebutuhan beban. Teknologi ini membantu mengurangi pemborosan bahan bakar saat kebutuhan panas berubah selama proses produksi.

Keunggulan lainnya adalah kemudahan integrasi dengan sistem otomasi industri seperti PLC (Programmable Logic Controller) dan SCADA, sehingga monitoring serta pengendalian burner dapat dilakukan secara lebih efektif. Selain meningkatkan efisiensi operasional, integrasi ini mempermudah proses pencatatan data, analisis performa, dan perencanaan perawatan.

Teknologi yang Digunakan pada BEJO Burner

BEJO Burner memanfaatkan berbagai teknologi modern untuk meningkatkan performa sistem pembakaran. Salah satunya adalah penggunaan panel kontrol otomatis yang mengendalikan proses penyalaan, pemantauan nyala api, serta sistem pengamanan secara terintegrasi. Dengan sistem ini, burner dapat beroperasi lebih aman sekaligus memberikan respons cepat apabila terjadi kondisi abnormal.

Pada beberapa aplikasi, BEJO Burner dapat dipadukan dengan modulating control yang memungkinkan kapasitas pembakaran berubah secara otomatis mengikuti kebutuhan panas. Teknologi ini membantu menjaga suhu proses tetap stabil sekaligus mengurangi konsumsi bahan bakar dan emisi gas buang.

Selain itu, penggunaan flame detector, pressure switch, solenoid valve, dan komponen kontrol berkualitas mendukung keandalan sistem dalam berbagai kondisi operasional. Dikombinasikan dengan instalasi yang tepat dan program preventive maintenance secara berkala, teknologi tersebut membantu memperpanjang umur burner, meningkatkan efisiensi pembakaran, serta menjaga kontinuitas proses produksi di berbagai sektor industri.

Baca juga: Cara Memilih Burner Boiler Sesuai Kapasitas, Service Burner Boiler Industri, dan Panel Kontrol Burner untuk Steam Boiler untuk memahami bagaimana pemilihan dan pengoperasian burner yang tepat dapat meningkatkan efisiensi sistem pembakaran.

3. Jenis Burner yang Tersedia

Pemilihan jenis burner industri harus disesuaikan dengan jenis bahan bakar, kapasitas pemanasan, karakteristik proses produksi, serta target efisiensi energi perusahaan. Setiap tipe burner memiliki keunggulan dan aplikasi yang berbeda sehingga penting untuk memahami fungsi masing-masing sebelum menentukan sistem yang paling sesuai. Berikut adalah beberapa jenis burner yang umum digunakan pada Steam Boiler, Thermal Oil Heater, Hot Water Boiler, Furnace, hingga Rotary Dryer.

Gas Burner

Riello Gas Burner Type RS 310-410-510-610_M BLU

Gas Burner merupakan burner yang menggunakan bahan bakar gas, seperti Natural Gas (NG), LPG, LNG, atau CNG. Burner jenis ini dikenal mampu menghasilkan pembakaran yang lebih bersih dibandingkan bahan bakar minyak karena menghasilkan emisi yang lebih rendah serta pembentukan jelaga yang minimal.

Selain ramah lingkungan, gas burner juga memiliki efisiensi pembakaran yang tinggi karena proses pencampuran udara dan gas dapat diatur secara presisi melalui sistem kontrol otomatis. Hal ini membuat suhu pembakaran lebih stabil sehingga sangat cocok digunakan pada industri yang membutuhkan kontrol temperatur yang akurat.

Gas burner banyak diaplikasikan pada Steam Boiler, Thermal Oil Heater, Hot Water Boiler, Furnace, industri makanan, farmasi, tekstil, hingga manufaktur yang mengutamakan efisiensi energi dan pengurangan emisi karbon.

Oil Burner

Riello PRESS P/G TS0039UK02 Burner Control Box

Oil Burner menggunakan bahan bakar cair seperti Solar (HSD), Industrial Diesel Oil (IDO), maupun Heavy Fuel Oil (HFO) sesuai dengan spesifikasi sistem pembakaran. Burner ini menjadi pilihan pada lokasi yang belum memiliki jaringan distribusi gas atau membutuhkan sistem yang fleksibel terhadap pasokan bahan bakar cair.

Pada proses pembakaran, bahan bakar diatomisasikan melalui nozzle sehingga berubah menjadi kabut halus yang mudah terbakar. Dengan pengaturan tekanan bahan bakar dan udara yang tepat, oil burner mampu menghasilkan pembakaran yang stabil dan efisien.

Aplikasi oil burner banyak ditemukan pada industri kelapa sawit, pabrik makanan, rumah sakit, hotel, laundry industri, serta berbagai fasilitas yang menggunakan boiler sebagai sumber energi panas.

Dual Fuel Burner

RIELLO RLS 500-1200/M Burner Manual | TS0091UK00 Rev.0

Dual Fuel Burner dirancang agar dapat menggunakan gas maupun solar dalam satu unit burner. Fleksibilitas ini memberikan keuntungan bagi perusahaan karena dapat beralih ke bahan bakar alternatif apabila salah satu sumber energi mengalami gangguan pasokan atau kenaikan harga.

Selain meningkatkan keandalan operasional, dual fuel burner juga membantu perusahaan mengoptimalkan biaya energi dengan memilih bahan bakar yang paling ekonomis sesuai kondisi pasar. Pergantian bahan bakar dapat dilakukan sesuai konfigurasi sistem sehingga proses produksi tetap berjalan tanpa gangguan yang berarti.

Dual fuel burner sangat banyak digunakan pada industri yang mengutamakan kontinuitas produksi seperti pembangkit listrik, pabrik kimia, industri makanan, dan manufaktur skala besar.

Modulating Burner

RIELLO GI/EMME 1400 Burner Manual | TS0053UK00

Modulating Burner merupakan burner yang mampu mengatur kapasitas pembakaran secara bertahap dan otomatis sesuai kebutuhan beban panas. Sistem ini menggunakan sensor serta panel kontrol untuk mempertahankan temperatur atau tekanan boiler tetap stabil tanpa sering melakukan proses start dan stop.

Keunggulan utama modulating burner adalah efisiensi bahan bakar yang lebih tinggi dibandingkan burner konvensional. Karena kapasitas api selalu menyesuaikan kebutuhan proses, konsumsi energi menjadi lebih hemat sekaligus mengurangi keausan komponen akibat siklus penyalaan yang berulang.

Burner jenis ini sangat direkomendasikan untuk industri dengan kebutuhan panas yang berubah-ubah sepanjang proses produksi.

Progressive Burner

RIELLO RLS 190/M MZ Burner Manual | TS0069UK01

Progressive Burner bekerja dengan prinsip peningkatan kapasitas pembakaran secara bertahap dari beban rendah menuju kapasitas maksimum. Berbeda dengan sistem dua tahap yang hanya memiliki dua posisi operasi, progressive burner memberikan transisi yang lebih halus sehingga perubahan suhu berlangsung lebih stabil.

Teknologi ini membantu menjaga kualitas proses pemanasan sekaligus mengurangi fluktuasi tekanan pada boiler maupun thermal oil heater. Selain itu, pembakaran menjadi lebih efisien karena burner dapat beradaptasi terhadap perubahan kebutuhan panas secara bertahap.

Progressive burner banyak digunakan pada industri yang memerlukan kestabilan temperatur tinggi, seperti industri makanan, farmasi, tekstil, dan kimia.

Two Stage Burner

RIELLO GAS P/M Burner Manual | TS0049UK01

Two Stage Burner memiliki dua tingkat kapasitas pembakaran, yaitu low fire dan high fire. Saat kebutuhan panas rendah, burner bekerja pada kapasitas minimum. Ketika kebutuhan meningkat, sistem secara otomatis beralih ke kapasitas maksimum.

Dibandingkan burner single stage, two stage burner menawarkan efisiensi yang lebih baik karena mampu mengurangi frekuensi start dan stop. Selain menghemat bahan bakar, sistem ini juga membantu memperpanjang umur komponen seperti motor blower, ignition transformer, nozzle, dan panel kontrol.

Two stage burner banyak digunakan pada Steam Boiler, Thermal Oil Heater, Hot Water Boiler, serta berbagai aplikasi industri yang membutuhkan keseimbangan antara efisiensi energi, kemudahan pengoperasian, dan biaya investasi yang kompetitif.

Memilih Jenis Burner yang Tepat

Pemilihan burner sebaiknya mempertimbangkan beberapa faktor, antara lain:

• Jenis bahan bakar yang tersedia (Gas, Solar, atau Dual Fuel).
• Kapasitas boiler atau peralatan pemanas.
• Kebutuhan efisiensi energi.
• Stabilitas temperatur proses.
• Tingkat otomatisasi yang diinginkan.
• Kemudahan perawatan dan ketersediaan spare part.

Dengan memilih jenis burner yang sesuai, perusahaan dapat meningkatkan efisiensi pembakaran, menekan biaya operasional, mengurangi emisi, serta menjaga keandalan proses produksi dalam jangka panjang.

Baca juga:Cara Memilih Burner Boiler Sesuai Kapasitas, Panel Kontrol Burner Industri, Service Burner Boiler, dan Upgrade Boiler ke Sistem Pembakaran Gas untuk membantu menentukan solusi burner yang paling sesuai dengan kebutuhan industri Anda.

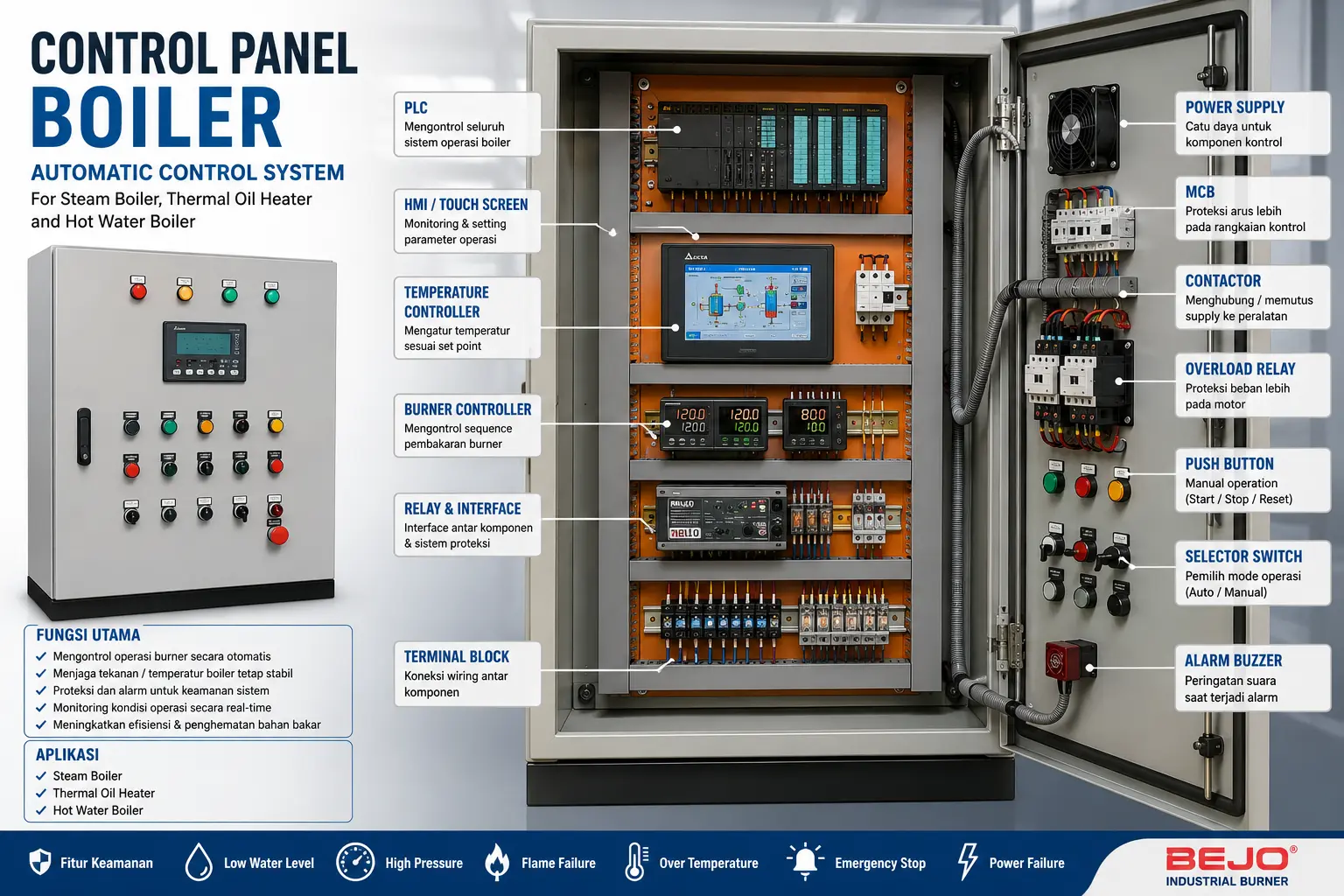

Gambar Control Panel Boiler Industri BEJO dengan PLC, HMI, Burner Management System BMS, dan sistem kontrol otomatis untuk aplikasi steam boiler, thermal oil heater, dan hot water boiler.

Panel kontrol boiler industri BEJO yang dilengkapi PLC, HMI, Burner Management System (BMS), temperature controller, safety interlock, serta sistem monitoring otomatis untuk Steam Boiler, Thermal Oil Heater, dan Hot Water Boiler.

4. Panel Kontrol Burner

Panel kontrol burner merupakan pusat kendali yang mengatur seluruh proses pembakaran pada burner industri. Sistem ini memastikan setiap tahapan, mulai dari proses penyalaan, pengaturan udara dan bahan bakar, hingga pemantauan keamanan, berjalan secara otomatis dan sesuai standar operasional. Penggunaan panel kontrol modern tidak hanya meningkatkan efisiensi pembakaran, tetapi juga mengurangi risiko gangguan operasional serta memperpanjang umur peralatan seperti Steam Boiler, Thermal Oil Heater, Hot Water Boiler, Furnace, dan Rotary Dryer.

Seiring berkembangnya teknologi otomasi industri, panel kontrol burner kini dilengkapi berbagai komponen cerdas seperti PLC, HMI, PID Controller, Safety Interlock, Flame Monitoring, Servo Motor, dan Automatic Ignition. Setiap komponen memiliki fungsi penting dalam menjaga kestabilan proses pembakaran sehingga sistem dapat bekerja dengan aman, efisien, dan andal.

PLC (Programmable Logic Controller)

Programmable Logic Controller (PLC) merupakan otak dari sistem panel kontrol burner. PLC bertugas mengendalikan seluruh rangkaian kerja burner berdasarkan program yang telah dirancang sesuai kebutuhan proses industri.

Melalui PLC, operator dapat mengatur urutan kerja burner mulai dari tahap pre-purge, ignition, pembentukan nyala api, operasi normal, hingga proses shutdown. Selain itu, PLC juga menerima berbagai sinyal dari sensor tekanan, sensor temperatur, flow switch, flame detector, dan komponen lainnya untuk memastikan seluruh sistem bekerja dalam kondisi aman.

Keunggulan penggunaan PLC adalah kemampuannya dalam mengurangi kesalahan operasi manual, mempercepat proses troubleshooting, serta memudahkan integrasi dengan sistem otomasi seperti SCADA maupun Building Management System (BMS). Dengan demikian, seluruh data operasional burner dapat dipantau dan dianalisis secara real time.

HMI (Human Machine Interface)

Human Machine Interface (HMI) merupakan layar antarmuka yang memungkinkan operator memonitor dan mengendalikan sistem burner secara lebih mudah. Seluruh informasi penting seperti temperatur, tekanan, kapasitas burner, status flame detector, alarm, hingga histori gangguan dapat ditampilkan secara visual pada layar HMI.

Penggunaan HMI membantu operator melakukan pengaturan parameter tanpa harus membuka panel listrik. Selain meningkatkan kenyamanan operasional, HMI juga mempercepat proses diagnosis apabila terjadi gangguan sehingga waktu henti produksi dapat diminimalkan.

Pada sistem yang lebih modern, HMI bahkan dapat dihubungkan dengan jaringan industri sehingga monitoring burner dapat dilakukan dari ruang kontrol maupun melalui sistem monitoring terpusat.

PID Controller

PID Controller (Proportional, Integral, Derivative) berfungsi menjaga kestabilan temperatur, tekanan, maupun kapasitas pembakaran secara otomatis. Teknologi ini memungkinkan burner menyesuaikan output panas berdasarkan kebutuhan aktual tanpa terjadi fluktuasi yang berlebihan.

Sebagai contoh, ketika tekanan steam mulai turun akibat peningkatan beban produksi, PID Controller akan mengirimkan perintah kepada burner untuk meningkatkan kapasitas pembakaran secara bertahap. Sebaliknya, ketika kebutuhan panas menurun, kapasitas burner akan dikurangi agar konsumsi bahan bakar tetap efisien.

Dengan pengaturan yang presisi, PID Controller membantu meningkatkan efisiensi energi, menjaga kualitas proses produksi, serta mengurangi frekuensi start dan stop burner yang dapat mempercepat keausan komponen.

Safety Interlock

Keselamatan merupakan aspek paling penting dalam sistem pembakaran industri. Oleh karena itu, panel kontrol burner dilengkapi Safety Interlock yang berfungsi menghentikan operasi burner secara otomatis apabila terdeteksi kondisi tidak aman.

Safety Interlock bekerja berdasarkan informasi dari berbagai sensor seperti pressure switch, temperature switch, gas pressure switch, oil pressure switch, airflow switch, hingga emergency stop. Apabila salah satu parameter berada di luar batas aman, sistem akan menghentikan suplai bahan bakar dan mengaktifkan alarm sebagai bentuk perlindungan terhadap operator maupun peralatan.

Penerapan Safety Interlock membantu mencegah risiko ledakan, kebakaran, kerusakan boiler, serta gangguan produksi akibat kegagalan sistem pembakaran.

Flame Monitoring

Flame Monitoring merupakan sistem pemantauan nyala api menggunakan sensor khusus seperti UV Flame Detector, IR Flame Detector, atau Flame Rod. Sensor ini memastikan bahwa proses pembakaran benar-benar berlangsung selama burner beroperasi.

Jika nyala api padam secara tiba-tiba atau tidak terdeteksi dalam waktu tertentu, panel kontrol akan segera menghentikan suplai bahan bakar untuk mencegah akumulasi gas atau bahan bakar yang dapat membahayakan sistem.

Selain meningkatkan keselamatan, Flame Monitoring juga membantu menjaga kualitas pembakaran sehingga proses pemanasan berlangsung lebih stabil dan efisien.

Servo Motor

Servo Motor berfungsi mengatur posisi damper udara maupun katup bahan bakar secara otomatis sesuai kebutuhan pembakaran. Dengan pengaturan yang presisi, rasio udara dan bahan bakar dapat dipertahankan pada kondisi optimal sehingga menghasilkan pembakaran yang lebih sempurna.

Penggunaan servo motor sangat penting pada Modulating Burner maupun Progressive Burner, karena kapasitas pembakaran berubah secara bertahap mengikuti beban proses. Teknologi ini membantu mengurangi konsumsi bahan bakar, menurunkan emisi gas buang, serta meningkatkan efisiensi perpindahan panas pada boiler.

Selain itu, servo motor memiliki tingkat akurasi tinggi sehingga perubahan kapasitas burner dapat dilakukan secara halus tanpa mengganggu kestabilan temperatur proses.

Automatic Ignition

Automatic Ignition merupakan sistem penyalaan otomatis yang mengatur proses awal pembentukan api pada burner. Panel kontrol akan menjalankan urutan kerja sesuai prosedur, dimulai dari proses pre-purge, pemeriksaan sensor keselamatan, aktivasi ignition transformer, hingga pembukaan katup bahan bakar.

Setelah api berhasil menyala, Flame Monitoring akan memastikan nyala tetap stabil sebelum burner masuk ke mode operasi normal. Apabila proses penyalaan gagal, sistem akan menghentikan suplai bahan bakar dan menampilkan alarm sehingga operator dapat melakukan pemeriksaan dengan aman.

Teknologi Automatic Ignition tidak hanya meningkatkan keselamatan kerja, tetapi juga mempercepat proses start-up serta mengurangi ketergantungan pada penyalaan manual yang berisiko tinggi.

Keunggulan Panel Kontrol Burner Modern

Panel kontrol burner modern memberikan berbagai manfaat bagi industri yang mengutamakan efisiensi dan keandalan operasional, antara lain:

• Pengoperasian burner secara otomatis dan lebih aman.
• Pengaturan pembakaran yang lebih presisi untuk menghemat bahan bakar.
• Monitoring kondisi sistem secara real time.
• Proteksi otomatis terhadap kondisi abnormal.
• Integrasi dengan PLC, HMI, SCADA, dan sistem otomasi industri.
• Mengurangi downtime melalui deteksi gangguan lebih awal.
• Memperpanjang umur burner, boiler, dan komponen pendukung.
• Membantu memenuhi standar keselamatan dan efisiensi energi di lingkungan industri.

Dengan kombinasi PLC, HMI, PID Controller, Safety Interlock, Flame Monitoring, Servo Motor, dan Automatic Ignition, panel kontrol burner menjadi komponen penting dalam menciptakan sistem pembakaran yang aman, efisien, stabil, dan siap mendukung kebutuhan berbagai sektor industri.

Baca juga: Jenis Burner Industri, Cara Memilih Burner Boiler Sesuai Kapasitas, Service Burner Boiler Industri, dan Upgrade Boiler ke Sistem Pembakaran Gas untuk memahami bagaimana sistem kontrol yang tepat dapat meningkatkan efisiensi pembakaran dan keandalan operasional.

5. Cara Kerja Burner Industri

Burner industri merupakan sistem pembakaran otomatis yang dirancang untuk menghasilkan panas secara aman, efisien, dan stabil. Seluruh proses kerja burner dikendalikan oleh panel kontrol, PLC, burner management system (BMS), serta berbagai sensor keselamatan seperti flame detector, pressure switch, dan temperature controller. Sistem ini memastikan proses pembakaran berlangsung sesuai urutan yang telah diprogram sehingga mengurangi risiko kegagalan pembakaran maupun kecelakaan kerja.

Pada Steam Boiler, Thermal Oil Heater, Hot Water Boiler, Furnace, dan Rotary Dryer, burner tidak langsung menyala ketika tombol start ditekan. Sebaliknya, sistem akan menjalankan beberapa tahapan pemeriksaan terlebih dahulu untuk memastikan seluruh kondisi operasi berada dalam batas aman. Berikut adalah tahapan kerja burner industri secara umum.

1. Pre Purge (Pembersihan Ruang Bakar)

Tahap pertama adalah Pre Purge, yaitu proses membersihkan ruang bakar sebelum penyalaan dimulai. Pada tahap ini blower burner akan bekerja selama beberapa detik untuk mengalirkan udara segar ke dalam ruang bakar.

Tujuan pre purge adalah mengeluarkan sisa gas, uap bahan bakar, maupun udara yang dapat menyebabkan ledakan apabila proses penyalaan dilakukan secara langsung. Durasi pre purge ditentukan oleh kapasitas burner serta standar keselamatan yang digunakan.

Selama proses ini panel kontrol juga melakukan pemeriksaan terhadap berbagai sensor seperti:

• Air Pressure Switch
• Gas Pressure Switch
• Oil Pressure Switch
• Limit Temperature
• Emergency Stop
• Safety Interlock

Apabila seluruh parameter memenuhi syarat, burner akan melanjutkan ke tahap berikutnya.

2. Ignition (Proses Penyalaan)

Setelah proses pre purge selesai, panel kontrol akan mengaktifkan Ignition Transformer untuk menghasilkan tegangan tinggi pada elektroda penyalaan.

Percikan api yang dihasilkan akan menjadi sumber awal pembakaran ketika bahan bakar mulai dialirkan ke burner.

Pada tahap ini sistem hanya membuka katup bahan bakar sesuai urutan yang telah diprogram sehingga proses penyalaan berlangsung secara aman dan terkendali.

Ignition merupakan salah satu tahapan paling penting karena menentukan keberhasilan proses pembentukan api pada burner.

3. Pilot Flame (Api Pilot)

Pada burner yang menggunakan pilot burner, bahan bakar pertama kali dialirkan menuju pilot flame.

Pilot flame menghasilkan nyala api berukuran kecil yang berfungsi sebagai sumber penyalaan sebelum main flame bekerja.

Keuntungan penggunaan pilot flame antara lain:

• Penyalaan lebih stabil.
• Mengurangi risiko gagal start.
• Memperpanjang umur ignition electrode.
• Meningkatkan keselamatan sistem pembakaran.

Beberapa burner modern menggunakan sistem direct ignition, sehingga tahap pilot flame dapat digantikan oleh penyalaan langsung sesuai desain burner.

4. Main Flame (Api Utama)

Setelah pilot flame dinyatakan stabil, panel kontrol akan membuka katup utama sehingga burner menghasilkan Main Flame.

Pada tahap ini pembakaran berlangsung dengan kapasitas sesuai kebutuhan proses.

Burner kemudian memasuki mode operasi normal dan mulai memanaskan:

• Steam Boiler
• Thermal Oil Heater
• Hot Water Boiler
• Furnace
• Oven Industri
• Rotary Dryer

Kualitas pembakaran pada tahap ini sangat dipengaruhi oleh rasio udara dan bahan bakar yang tepat sehingga menghasilkan efisiensi energi yang tinggi serta emisi gas buang yang rendah.

5. Flame Detection (Deteksi Nyala Api)

Selama burner beroperasi, sistem Flame Monitoring akan terus memantau keberadaan api menggunakan sensor seperti:

• UV Flame Detector
• IR Flame Detector
• Flame Rod

Apabila sensor tidak mendeteksi nyala api dalam waktu yang telah ditentukan, panel kontrol akan segera:

• Menutup katup bahan bakar.
• Menghentikan burner.
• Mengaktifkan alarm.
• Menampilkan kode kesalahan (fault).

Sistem ini merupakan bagian dari Safety Interlock yang berfungsi mencegah akumulasi gas atau bahan bakar di ruang bakar yang berpotensi menimbulkan bahaya.

6. Modulating (Pengaturan Kapasitas Burner)

Pada burner tipe Modulating, kapasitas pembakaran tidak hanya bekerja pada posisi ON dan OFF.

Servo motor akan mengatur bukaan damper udara dan katup bahan bakar secara bertahap mengikuti kebutuhan panas berdasarkan sinyal dari PID Controller.

Keuntungan sistem modulating antara lain:

• Konsumsi bahan bakar lebih hemat.
• Temperatur lebih stabil.
• Tekanan steam lebih konstan.
• Mengurangi frekuensi start-stop burner.
• Memperpanjang umur komponen.

Teknologi ini banyak digunakan pada industri yang membutuhkan pengendalian temperatur secara presisi.

7. Shutdown (Proses Penghentian Burner)

Ketika proses produksi selesai atau kapasitas panas sudah tidak diperlukan, burner akan memasuki tahap Shutdown.

Panel kontrol akan:

1. Menutup suplai bahan bakar.
2. Memastikan api telah padam.
3. Menjalankan Post Purge untuk membersihkan ruang bakar.
4. Menghentikan blower.
5. Menyimpan status operasi apabila sistem terhubung dengan PLC atau SCADA.

Proses shutdown yang benar membantu menjaga umur burner, mengurangi penumpukan residu pembakaran, dan memastikan sistem siap digunakan kembali pada siklus berikutnya.

Diagram Alur Cara Kerja Burner Industri

Gunakan diagram berikut pada artikel agar pembaca lebih mudah memahami urutan operasi burner.

┌──────────────┐
│ START SYSTEM │
└──────┬───────┘
       │
       ▼
┌─────────────────────┐
│ PRE PURGE           │
│ Membersihkan ruang  │
│ bakar dengan blower │
└─────────┬───────────┘
          │
          ▼
┌─────────────────────┐
│ IGNITION            │
│ Elektroda membuat   │
│ percikan api        │
└─────────┬───────────┘
          │
          ▼
┌─────────────────────┐
│ PILOT FLAME         │
│ Api pilot menyala   │
└─────────┬───────────┘
          │
          ▼
┌─────────────────────┐
│ MAIN FLAME          │
│ Burner beroperasi   │
└─────────┬───────────┘
          │
          ▼
┌─────────────────────┐
│ FLAME DETECTION     │
│ Sensor memantau api │
└─────────┬───────────┘
          │
          ▼
┌─────────────────────┐
│ MODULATING          │
│ Kapasitas burner    │
│ menyesuaikan beban  │
└─────────┬───────────┘
          │
          ▼
┌─────────────────────┐
│ SHUTDOWN            │
│ Stop & Post Purge   │
└─────────┬───────────┘
          ▼
      END SYSTEM

Baca juga: Panel Kontrol Burner Industri, Jenis Burner Industri, Cara Memilih Burner Boiler Sesuai Kapasitas, dan Service Burner Boiler untuk memahami bagaimana sistem pembakaran yang tepat dapat meningkatkan efisiensi energi, keselamatan operasional, dan keandalan proses produksi.

6. Rumus Engineering untuk Perhitungan Burner Industri

Dalam perancangan burner industri, perhitungan teknik (engineering calculation) sangat penting untuk memastikan kapasitas burner sesuai dengan kebutuhan proses. Kesalahan dalam menentukan kapasitas dapat menyebabkan konsumsi bahan bakar berlebih, pembakaran tidak stabil, hingga penurunan efisiensi boiler. Oleh karena itu, engineer perlu memahami beberapa rumus dasar yang digunakan dalam menghitung kebutuhan panas, konsumsi bahan bakar, efisiensi pembakaran, serta parameter emisi.

Berikut adalah rumus-rumus engineering yang umum digunakan pada Steam Boiler, Thermal Oil Heater, Hot Water Boiler, Furnace, dan sistem pembakaran industri lainnya.

Menghitung Kebutuhan Panas (Heat Load)

Langkah pertama dalam memilih burner adalah menghitung kebutuhan panas (heat load) dari sistem.

Rumus dasar:  Q = m × Cp × ΔT

• Q = Kebutuhan panas (kcal/jam atau kW)
• m = Massa fluida (kg/jam)
• Cp = Kalor jenis (kcal/kg°C)
• ΔT = Selisih temperatur (°C)

Contoh:

Debit air = 2.000 kg/jam

Temperatur awal = 30°C

Temperatur akhir = 90°C

Cp air = 1 kcal/kg°C

Maka:

Q = 2.000 × 1 × (90−30)

Q = 120.000 kcal/jam

Nilai tersebut menjadi dasar dalam menentukan kapasitas burner yang sesuai dengan kebutuhan proses.

Menghitung Konversi kW ke kcal/jam

Dalam industri, kapasitas burner sering dinyatakan dalam kW maupun kcal/jam.

Konversi ini memudahkan engineer dalam membandingkan spesifikasi burner dari berbagai produsen.

Menghitung Konsumsi Gas (Nm³/jam)

Pada burner gas, konsumsi bahan bakar dihitung berdasarkan kebutuhan panas dibagi nilai kalor gas.

Perhitungan ini digunakan untuk menentukan kapasitas pipa gas, regulator, dan gas meter.

Menghitung Konsumsi Solar (Liter/Jam)

Menghitung Efisiensi Boiler

Combustion Efficiency

Air Fuel Ratio (AFR)

Excess Air

Analisis Gas Buang
