Gas Train Components Lengkap: Fungsi, Kegunaan, Studi Kasus
Kegunaan Gas Train pada Sistem Burner
Pada instalasi burner industri, gas train berfungsi sebagai pusat pengendalian aliran gas sebelum bahan bakar masuk ke ruang bakar. Selain itu, sistem ini memastikan tekanan gas tetap stabil sehingga proses pembakaran berlangsung lebih efisien dan aman. Dengan demikian, risiko ledakan maupun kerusakan peralatan dapat diminimalkan.
Apa Itu Gas Train?
Gas Train adalah rangkaian komponen mekanis, pneumatik, dan elektrik yang dipasang secara berurutan pada jalur distribusi gas sebelum memasuki burner. Sistem ini berfungsi untuk mengatur aliran gas, mengendalikan tekanan operasi, serta menyediakan berbagai lapisan pengamanan guna memastikan proses pembakaran berlangsung secara aman dan efisien.
Selain itu, Gas Train dilengkapi dengan berbagai perangkat keselamatan seperti regulator, pressure switch, shut-off valve, filter, dan sistem monitoring tekanan yang bekerja secara terintegrasi. Dengan demikian, pasokan gas yang masuk ke burner dapat dijaga tetap stabil, bebas dari kontaminan, serta dapat dihentikan secara otomatis apabila terjadi kondisi abnormal atau kegagalan sistem.
Fungsi Utama Gas Train
Secara umum, fungsi utama Gas Train adalah mengatur tekanan gas, mengontrol laju aliran, serta memberikan perlindungan terhadap kondisi operasi yang tidak aman. Sistem ini memastikan bahwa bahan bakar gas yang masuk ke burner memiliki tekanan dan debit yang sesuai dengan kebutuhan proses pembakaran. Dengan demikian, proses pembakaran dapat berlangsung lebih stabil, aman, dan efisien.
Selain itu berfungsi sebagai sistem kontrol, Gas Train juga berperan sebagai lapisan keselamatan utama pada instalasi pembakaran berbahan bakar gas. Berbagai komponen seperti regulator, pressure switch, safety shut-off valve, dan double block & bleed valve bekerja secara terintegrasi untuk mendeteksi gangguan serta menghentikan aliran gas apabila terjadi kondisi abnormal. Oleh karena itu, risiko kebocoran gas, kerusakan peralatan, dan kegagalan pembakaran dapat diminimalkan.
Video Penjelasan Gas Train Components
Untuk membantu memahami susunan dan fungsi setiap komponen Gas Train, berikut video yang menjelaskan cara kerja sistem Gas Train pada burner industri. Video ini memperlihatkan hubungan antara regulator, pressure switch, safety shut-off valve, pilot system, dan berbagai perangkat keselamatan yang digunakan untuk mengontrol aliran gas sebelum memasuki burner.
Selain itu, video ini juga memberikan gambaran mengenai urutan operasi Gas Train saat proses start-up, monitoring tekanan gas, hingga mekanisme shutdown otomatis ketika terjadi kondisi abnormal. Dengan demikian, operator dan teknisi dapat memahami pentingnya setiap komponen dalam menjaga keselamatan dan efisiensi sistem pembakaran.
Manfaat Penggunaan Gas TrainVideo di atas dapat digunakan sebagai referensi tambahan bagi operator boiler, teknisi maintenance, engineer instrumentasi, maupun praktisi sistem pembakaran industri yang ingin memahami konfigurasi dan fungsi Gas Train secara lebih mendalam.
Selain meningkatkan keselamatan operasi, penggunaan Gas Train juga membantu menjaga stabilitas tekanan dan aliran gas sehingga proses pembakaran berlangsung lebih efisien. Dengan kontrol yang lebih baik, burner dapat bekerja pada kondisi optimal, mengurangi konsumsi bahan bakar, serta menekan emisi yang dihasilkan selama proses pembakaran.
Di sisi lain, Gas Train mempermudah proses monitoring, troubleshooting, dan maintenance karena setiap parameter penting dapat dipantau secara langsung melalui instrumen dan perangkat kontrol yang terpasang. Dengan demikian, potensi gangguan dapat dideteksi lebih awal, downtime peralatan dapat diminimalkan, dan keandalan sistem pembakaran dapat ditingkatkan dalam jangka panjang.

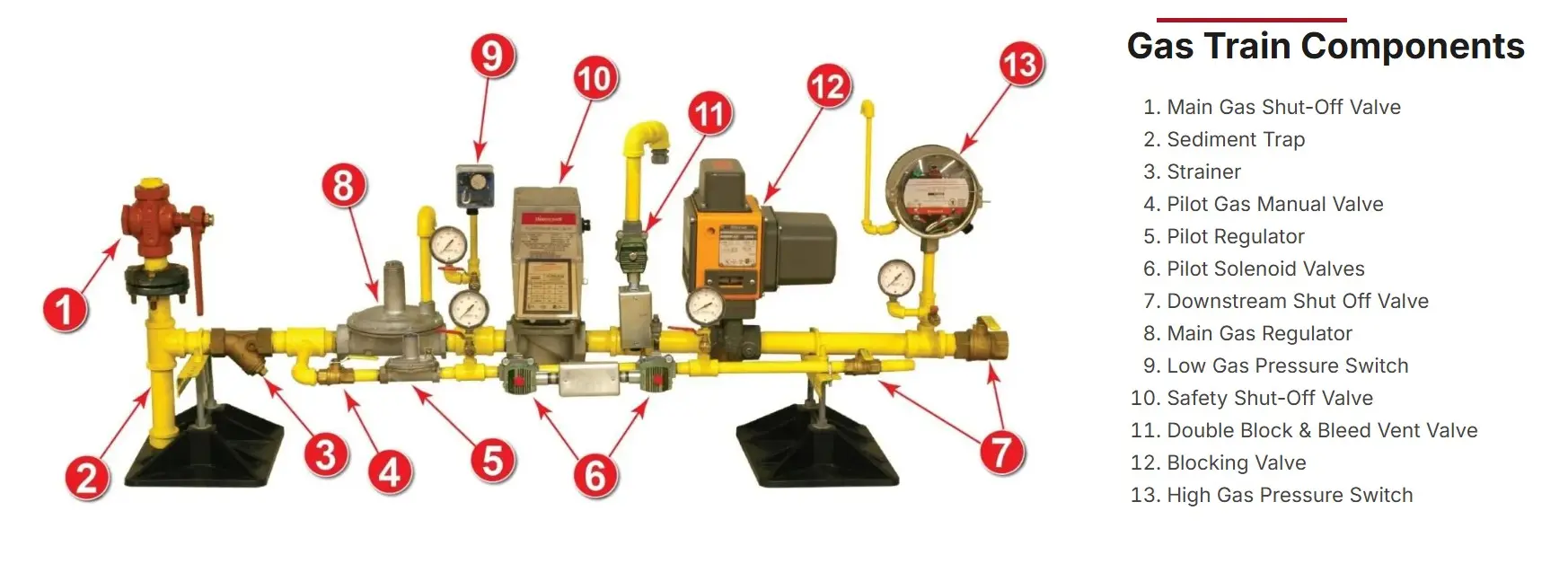

Komponen Gas Train dan Fungsinya
Gas Train terdiri dari beberapa komponen yang bekerja secara terintegrasi untuk mengatur, memantau, dan mengamankan aliran gas sebelum memasuki burner. Masing-masing komponen memiliki fungsi yang berbeda, mulai dari penyaringan, pengaturan tekanan, pengendalian aliran, hingga sistem keselamatan otomatis. Oleh karena itu, pemahaman terhadap fungsi setiap komponen sangat penting untuk menjaga keandalan dan keselamatan operasi sistem pembakaran.
Selain itu, konfigurasi Gas Train dapat berbeda tergantung kapasitas burner, jenis bahan bakar gas, serta standar keselamatan yang digunakan. Namun demikian, sebagian besar sistem tetap menggunakan komponen dasar seperti regulator, shut-off valve, pressure switch, dan perangkat monitoring tekanan.
1. Main Gas Shut-Off Valve
Fungsi
Katup utama untuk membuka dan menutup suplai gas dari jaringan utama menuju sistem burner.
Kegunaan
- Isolasi sistem saat maintenance.
- Pengamanan darurat.
- Penghentian suplai gas total.
Cara Kerja
Operator membuka valve saat sistem akan dioperasikan dan menutupnya ketika shutdown atau maintenance.
Risiko Jika Rusak
- Kebocoran gas.
- Tidak dapat mengisolasi sistem.
- Bahaya ledakan.
2. Sediment Trap
Fungsi
Menampung partikel berat, kondensat, karat, debu, dan kotoran yang terbawa aliran gas.
Kegunaan
- Melindungi regulator.
- Melindungi solenoid valve.
- Meningkatkan umur peralatan.
Cara Kerja
Kotoran akan jatuh ke bagian bawah trap akibat gravitasi sebelum mencapai peralatan sensitif.
Masalah Umum
- Penumpukan kotoran.
- Penyumbatan jalur.
- Penurunan tekanan gas.
3. Strainer
Fungsi
Menyaring partikel kecil yang masih terbawa aliran gas.
Kegunaan
- Mencegah kerusakan regulator.
- Mencegah macetnya valve.
- Meningkatkan keandalan sistem.
Jenis Umum
- Y-Strainer.
- Basket Strainer.
- Inline Filter.
4. Pilot Gas Manual Valve
Fungsi
Mengatur suplai gas menuju pilot burner.
Kegunaan
- Menyalakan pilot flame.
- Mengisolasi pilot line.
- Maintenance sistem ignition.
5. Pilot Regulator
Fungsi
Menstabilkan tekanan gas untuk pilot burner.
Kegunaan
- Menjaga nyala pilot stabil.
- Mencegah flame failure.
- Meningkatkan keberhasilan ignition.
Masalah Umum
- Tekanan terlalu rendah.
- Tekanan terlalu tinggi.
- Pilot flame tidak stabil.
6. Pilot Solenoid Valves
Fungsi
Membuka dan menutup aliran gas pilot secara otomatis.
Kegunaan
- Interlock sistem burner.
- Safety control.
- Automatic ignition.
Cara Kerja
Solenoid menerima sinyal listrik dari burner management system (BMS).
7. Downstream Shut-Off Valve
Fungsi
Valve isolasi pada sisi outlet gas train.
Kegunaan
- Maintenance burner.
- Pengujian sistem.
- Shutdown lokal.
8. Main Gas Regulator
Fungsi
Mengurangi dan menstabilkan tekanan gas dari jaringan utama menuju tekanan operasi burner.
Kegunaan
- Menjaga tekanan konstan.
- Meningkatkan efisiensi pembakaran.
- Melindungi burner.
Contoh Tekanan
Tekanan masuk 2 bar dapat direduksi menjadi 200 mbar sesuai kebutuhan burner.
9. Low Gas Pressure Switch
Fungsi
Mendeteksi tekanan gas rendah.
Kegunaan
- Mencegah flame instability.
- Melindungi burner.
- Shutdown otomatis.
Respon Sistem
Jika tekanan turun di bawah setpoint, burner akan trip.
10. Safety Shut-Off Valve (SSOV)
Fungsi
Katup pengaman utama yang menutup secara otomatis saat terjadi kondisi abnormal.
Kegunaan
- Mencegah kebocoran gas.
- Mencegah ledakan.
- Melindungi operator.
Standar Umum
- EN 161
- NFPA 86
- FM Approval
- UL Approval
11. Double Block and Bleed Valve
Fungsi
Menggunakan dua valve penutup dan satu valve vent untuk memastikan tidak ada kebocoran gas menuju burner.
Kegunaan
- Safety level tinggi.
- Leak test.
- Persyaratan NFPA.
Keunggulan
Jika valve pertama bocor, valve kedua tetap menahan aliran gas.
12. Blocking Valve
Fungsi
Valve tambahan untuk isolasi sistem dan pengamanan operasi.
Kegunaan
- Pengamanan ekstra.
- Maintenance.
- Proses commissioning.
13. High Gas Pressure Switch
Fungsi
Mendeteksi tekanan gas berlebih.
Kegunaan
- Melindungi burner.
- Mencegah over-firing.
- Mencegah kerusakan equipment.
Respon Sistem
Jika tekanan melebihi batas, burner management system akan menghentikan operasi.
Alur Kerja Gas Train
- Gas masuk melalui Main Shut-Off Valve.
- Kotoran ditangkap oleh Sediment Trap.
- Strainer menyaring partikel halus.
- Gas direduksi oleh Main Regulator.
- Pressure switch memonitor tekanan.
- SSOV membuka saat start-up.
- Pilot system melakukan ignition.
- Main burner menyala.
- Sistem terus dimonitor oleh pressure switch dan BMS.
Studi Kasus 1: Burner Tidak Mau Menyala
Kondisi
Boiler 10 ton tidak dapat start meskipun sistem kontrol normal.
Investigasi
- Main valve terbuka.
- Tekanan gas masuk rendah.
- Alarm Low Gas Pressure aktif.
Penyebab
Filter strainer tersumbat akibat kotoran pipa.
Solusi
- Membersihkan strainer.
- Kalibrasi pressure switch.
- Inspeksi sediment trap.
Hasil
Burner kembali normal dan kapasitas boiler pulih.
Studi Kasus 2: Ledakan Kecil Saat Ignition
Kondisi
Terjadi delayed ignition pada furnace industri.
Penyebab
- Safety shut-off valve bocor.
- Gas terakumulasi dalam combustion chamber.
- Pilot flame gagal menyala.
Solusi
- Mengganti SSOV.
- Leak test rutin.
- Pemeriksaan flame detector.
Studi Kasus 3: Konsumsi Gas Meningkat
Penyebab
- Main regulator tidak stabil.
- Tekanan gas terlalu tinggi.
- Air-fuel ratio tidak optimal.
Dampak
- Efisiensi turun.
- Emisi meningkat.
- Biaya operasi naik.
Solusi
- Tuning burner.
- Kalibrasi regulator.
- Analisis pembakaran.
Alur Kerja Gas Train
Untuk memahami fungsi setiap komponen, penting mengetahui bagaimana aliran gas bergerak dari sumber pasokan hingga masuk ke burner. Secara umum, gas akan melewati beberapa tahap penyaringan, pengaturan tekanan, monitoring, dan pengamanan sebelum digunakan dalam proses pembakaran. Dengan demikian, setiap komponen memiliki peran penting dalam menjaga kestabilan operasi dan keselamatan sistem.
Studi Kasus Penerapan Gas Train Industri
Dalam praktik lapangan, berbagai gangguan dapat terjadi pada sistem Gas Train akibat masalah tekanan, kerusakan komponen, atau kurangnya perawatan berkala. Oleh karena itu, beberapa studi kasus berikut dapat memberikan gambaran mengenai penyebab gangguan yang sering ditemukan serta langkah perbaikannya.
Studi Kasus 1: Burner Tidak Mau Menyala
Kondisi
Boiler kapasitas 10 ton/jam tidak dapat melakukan start-up meskipun sistem kontrol dan suplai listrik berada dalam kondisi normal.
Investigasi
- Main valve dalam kondisi terbuka.
- Alarm Low Gas Pressure aktif.
- Tekanan gas pada inlet burner berada di bawah setpoint.
Penyebab
Setelah dilakukan pemeriksaan, ditemukan bahwa elemen strainer mengalami penyumbatan akibat akumulasi karat dan partikel kotoran dari jaringan pipa gas.
Solusi
- Membersihkan elemen strainer.
- Memeriksa sediment trap.
- Melakukan kalibrasi pressure switch.
- Melakukan pengujian ulang tekanan gas.
Hasil
Setelah pembersihan dan kalibrasi dilakukan, tekanan gas kembali normal dan burner dapat beroperasi sesuai kapasitas desain tanpa alarm gangguan.
Studi Kasus 2: Ledakan Kecil Saat Ignition
Studi Kasus 2: Ledakan Kecil Saat Ignition
Kondisi
Sebuah furnace industri mengalami ledakan kecil (minor ignition explosion) saat proses start-up burner. Meskipun tidak menyebabkan kerusakan besar, kejadian tersebut memicu alarm keselamatan dan menghentikan operasi produksi secara otomatis.
Investigasi
- Ditemukan adanya akumulasi gas di dalam ruang bakar sebelum ignition berlangsung.
- Safety Shut-Off Valve (SSOV) tidak menutup dengan sempurna saat burner shutdown.
- Pilot flame gagal terbentuk pada percobaan penyalaan pertama.
- Proses purging tidak berlangsung sesuai durasi yang direkomendasikan.
Penyebab
Hasil investigasi menunjukkan bahwa terjadi kebocoran internal pada Safety Shut-Off Valve (SSOV) sehingga sejumlah kecil gas tetap masuk ke ruang bakar saat burner tidak beroperasi. Selain itu, kegagalan sistem pilot menyebabkan gas yang terakumulasi tidak langsung terbakar hingga akhirnya terjadi delayed ignition ketika sumber api berhasil muncul.
Dampak
- Operasi furnace berhenti secara otomatis.
- Terjadi tekanan kejut (pressure shock) di dalam ruang bakar.
- Komponen burner memerlukan inspeksi tambahan.
- Produksi mengalami downtime selama proses investigasi.
Solusi
- Mengganti Safety Shut-Off Valve (SSOV) yang mengalami kebocoran.
- Melakukan leak test pada seluruh rangkaian Gas Train.
- Memeriksa dan membersihkan sistem pilot ignition.
- Melakukan kalibrasi flame detector dan pressure switch.
- Memastikan waktu purging sesuai standar NFPA dan prosedur pabrikan.
Hasil
Setelah penggantian valve dan pengujian ulang sistem keselamatan, proses ignition kembali berjalan normal tanpa indikasi akumulasi gas. Selain itu, prosedur start-up diperbarui untuk memastikan seluruh interlock keselamatan berfungsi sebelum burner dinyalakan. Dengan demikian, risiko terjadinya delayed ignition dan ledakan kecil dapat diminimalkan pada operasi berikutnya.
Studi Kasus 3: Konsumsi Gas Meningkat
Studi Kasus 3: Konsumsi Gas Meningkat
Kondisi
Sebuah boiler berbahan bakar gas mengalami peningkatan konsumsi bahan bakar sekitar 15–20% dibandingkan periode operasi sebelumnya. Meskipun kapasitas produksi tetap sama, biaya operasional meningkat secara signifikan dan efisiensi pembakaran menurun.
Investigasi
- Tekanan gas pada outlet regulator berfluktuasi di luar setpoint yang ditentukan.
- Nilai oksigen (O₂) pada gas buang lebih tinggi dari kondisi normal.
- Ditemukan ketidakstabilan rasio udara dan bahan bakar (air-fuel ratio).
- Beberapa instrumen monitoring tekanan belum dikalibrasi sesuai jadwal.
Penyebab
Hasil pemeriksaan menunjukkan bahwa Main Gas Regulator tidak mampu menjaga tekanan secara konsisten akibat keausan komponen internal. Selain itu, pengaturan burner yang tidak optimal menyebabkan kelebihan udara pembakaran (excess air) sehingga konsumsi gas meningkat tanpa menghasilkan tambahan energi yang signifikan.
Dampak
- Konsumsi gas meningkat dan biaya energi bertambah.
- Efisiensi pembakaran menurun.
- Emisi gas buang meningkat.
- Umur pakai burner dan komponen terkait berpotensi berkurang.
Solusi
- Melakukan overhaul dan kalibrasi Main Gas Regulator.
- Melakukan burner tuning untuk mendapatkan rasio udara dan bahan bakar yang optimal.
- Mengkalibrasi pressure switch, pressure transmitter, dan pressure gauge.
- Melakukan analisis pembakaran menggunakan flue gas analyzer.
- Menerapkan program preventive maintenance secara berkala.
Hasil
Setelah regulator diperbaiki dan burner dituning ulang, tekanan gas kembali stabil sesuai setpoint operasi. Selain itu, rasio udara dan bahan bakar menjadi lebih seimbang sehingga konsumsi gas berhasil diturunkan dan efisiensi pembakaran meningkat. Dengan demikian, biaya operasional dapat ditekan tanpa mengurangi kapasitas produksi maupun kualitas proses.
Hasil Analisa Komponen Gas Train Burner Industri
Setiap komponen dalam Gas Train memiliki fungsi, tingkat keselamatan, biaya investasi, dan kebutuhan perawatan yang berbeda. Oleh karena itu, pemilihan komponen tidak dapat dilakukan hanya berdasarkan harga, tetapi juga harus mempertimbangkan kapasitas burner, tekanan operasi, tingkat risiko proses, serta persyaratan standar keselamatan yang berlaku.
Safety Shut-Off Valve (SSOV)Manual valve dan pressure gauge
Selain itu, beberapa komponen seperti Safety Shut-Off Valve (SSOV), Double Block & Bleed Valve, dan Safety Relief Valve memiliki peran yang sangat penting dalam mencegah kebocoran gas maupun kegagalan sistem pembakaran. Sementara itu, perangkat monitoring seperti pressure gauge, pressure transmitter, dan pressure switch membantu operator memantau kondisi operasi secara real-time sehingga potensi gangguan dapat dideteksi lebih awal.
Dari sisi investasi, komponen sederhana seperti manual valve dan pressure gauge umumnya memiliki biaya yang relatif rendah. Namun demikian, perangkat keselamatan dan sistem monitoring otomatis memerlukan investasi yang lebih tinggi karena memiliki fungsi proteksi dan kontrol yang lebih kompleks. Dengan demikian, perusahaan dapat menentukan konfigurasi Gas Train yang sesuai dengan kebutuhan operasional sekaligus memenuhi aspek keselamatan dan efisiensi energi.
Tabel berikut menyajikan studi banding berbagai komponen Gas Train yang umum digunakan pada sistem burner industri, lengkap dengan fungsi utama, tingkat safety, biaya investasi, aplikasi, dan dampak yang dapat terjadi apabila komponen tersebut mengalami kegagalan operasi.
| No | Komponen | Fungsi Utama | Tingkat Safety | Biaya | Aplikasi | Dampak Jika Gagal |
|---|---|---|---|---|---|---|
| 1 | Main Manual Shut-Off Valve | Isolasi manual suplai gas utama | Sedang | Rendah | Semua sistem gas | Tidak dapat mengisolasi jalur gas saat darurat |
| 2 | Slave Valve | Mengikuti operasi master valve atau burner sequence | Tinggi | Sedang | Burner multi-stage | Gas tetap mengalir saat shutdown |
| 3 | Safety Shut-Off Valve (SSOV) | Menutup otomatis saat alarm atau trip | Sangat Tinggi | Sedang | Boiler, Furnace, Oven | Kebocoran gas dan risiko ledakan |
| 4 | Double Block & Bleed Valve | Mencegah kebocoran gas menuju burner | Sangat Tinggi | Tinggi | Sistem NFPA & EN746 | Gas dapat masuk ke ruang bakar saat shutdown |
| 5 | Blocking Valve | Isolasi tambahan jalur gas | Tinggi | Sedang | Plant industri besar | Kesulitan saat maintenance |
| 6 | Vent Valve | Membuang gas sisa antar valve | Sangat Tinggi | Sedang | Double Block & Bleed | Akumulasi gas berbahaya |
| 7 | Main Gas Regulator | Mengatur tekanan gas operasi | Tinggi | Sedang | Semua burner | Over pressure atau under pressure |
| 8 | Pilot Gas Regulator | Menstabilkan tekanan pilot flame | Tinggi | Rendah | Pilot burner | Pilot gagal menyala |
| 9 | Safety Relief Valve (SRV) | Membuang tekanan berlebih | Sangat Tinggi | Sedang | Sistem regulator gas | Kerusakan regulator dan pipa |
| 10 | Low Gas Pressure Switch | Mendeteksi tekanan gas rendah | Tinggi | Rendah | Semua burner | Flame instability |
| 11 | High Gas Pressure Switch | Mendeteksi tekanan gas tinggi | Tinggi | Rendah | Semua burner | Over firing burner |
| 12 | Differential Pressure Switch | Memantau selisih tekanan filter atau airflow | Tinggi | Sedang | Air proving & filter monitoring | Filter tersumbat tidak terdeteksi |
| 13 | Pressure Gauge (Bar) | Monitoring tekanan tinggi | Menengah | Rendah | Inlet regulator | Kesalahan pembacaan tekanan |
| 14 | Pressure Gauge (mbar) | Monitoring tekanan rendah burner | Menengah | Rendah | Outlet regulator | Setpoint tidak akurat |
| 15 | Pressure Transmitter | Mengirim data tekanan ke PLC/SCADA | Tinggi | Sedang | Sistem otomatis | Monitoring gagal |
| 16 | Gas Filter / Strainer | Menyaring kotoran dan partikel | Tinggi | Rendah | Semua gas train | Valve dan regulator rusak |
| 17 | Sediment Trap | Menangkap kondensat dan karat | Tinggi | Rendah | Jalur gas utama | Kotoran masuk ke regulator |
| 18 | Leak Test Unit (VPS) | Menguji kebocoran valve otomatis | Sangat Tinggi | Tinggi | Burner kapasitas besar | Kebocoran tidak terdeteksi |
| 19 | Flow Meter | Mengukur konsumsi gas | Menengah | Tinggi | Monitoring energi | Data konsumsi tidak akurat |
| 20 | Solenoid Valve | Membuka dan menutup gas secara otomatis | Sangat Tinggi | Sedang | Burner Management System | Gas tidak terkontrol |
Program Maintenance Gas Train Industri
Program maintenance yang terencana merupakan salah satu faktor penting untuk menjaga keandalan Gas Train. Selain membantu mempertahankan performa sistem, kegiatan inspeksi dan pengujian berkala juga berperan dalam mencegah kebocoran gas, kegagalan pembakaran, serta kerusakan komponen keselamatan.
Dengan demikian, setiap komponen harus diperiksa sesuai interval yang telah ditentukan, mulai dari pemeriksaan harian hingga overhaul tahunan. Pendekatan preventive maintenance terbukti lebih efektif dibandingkan perbaikan setelah terjadi kerusakan.
1. Pemeriksaan Harian (Daily Inspection)
| Komponen | Pemeriksaan | Metode | Kriteria Normal | Risiko Jika Diabaikan |
|---|---|---|---|---|
| Pressure Gauge | Tekanan inlet dan outlet | Visual Check | Sesuai setpoint operasi | Burner trip atau pembakaran tidak stabil |
| Gas Train Assembly | Kebocoran gas | Gas detector atau soap test | Tidak ada indikasi kebocoran | Ledakan dan kebakaran |
| Pressure Switch | Status alarm | Monitoring panel BMS | Tidak ada alarm aktif | Proteksi sistem tidak berfungsi |
| Pilot Flame | Kestabilan nyala api | Visual inspection | Nyala stabil warna biru | Ignition failure |
| Solenoid Valve | Suara operasi | Audible inspection | Normal saat buka/tutup | Valve macet |
| Regulator | Fluktuasi tekanan | Monitoring gauge | Tekanan stabil | Over firing atau flame failure |
2. Pemeriksaan Mingguan (Weekly Inspection)
| Komponen | Aktivitas | Metode | Target |
|---|---|---|---|
| Gas Filter / Strainer | Pembersihan elemen filter | Bongkar dan bersihkan | Bebas kotoran |
| Sediment Trap | Pembuangan kondensat dan karat | Drain cleaning | Tidak ada endapan berlebih |
| Pilot Burner | Pembersihan nozzle | Compressed air | Api pilot stabil |
| Main Regulator | Pemeriksaan diafragma | Visual inspection | Tidak retak atau aus |
| Pressure Gauge | Pemeriksaan jarum gauge | Visual | Tidak macet |
| Vent Line | Pemeriksaan penyumbatan | Flow test | Aliran normal |
3. Pemeriksaan Bulanan (Monthly Inspection)
| Komponen | Pekerjaan | Metode | Kriteria |
|---|---|---|---|
| SSOV | Functional Test | Trip Simulation | Menutup sempurna |
| Double Block & Bleed Valve | Leakage Test | Pressure Holding Test | Tidak ada penurunan tekanan |
| Low Pressure Switch | Kalibrasi Setpoint | Pressure Calibration | Sesuai datasheet |
| High Pressure Switch | Kalibrasi Setpoint | Pressure Calibration | Sesuai spesifikasi |
| Differential Pressure Switch | Verifikasi respon | Simulation Test | Respon normal |
| Pressure Transmitter | Loop Check | PLC Verification | Sinyal akurat |
| Control Wiring | Pemeriksaan terminal | Torque Check | Tidak longgar |
4. Pemeriksaan Triwulan (Quarterly Inspection)
| Komponen | Aktivitas | Metode |
|---|---|---|
| Safety Relief Valve | Pressure Relief Test | Bench Test |
| Slave Valve | Open-Close Verification | Operational Test |
| Blocking Valve | Seat Leakage Test | Pressure Test |
| Flow Meter | Verifikasi pembacaan | Comparison Test |
| Vent Valve | Fungsi pembuangan gas | Functional Test |
5. Pemeriksaan Semester (6 Bulan)
| Peralatan | Kegiatan | Tujuan |
|---|---|---|
| Main Gas Regulator | Overhaul Internal | Menjaga akurasi kontrol tekanan |
| Pilot Regulator | Inspection Kit Replacement | Mencegah kerusakan diafragma |
| Pressure Gauge | Kalibrasi Laboratorium | Akurasi pembacaan |
| Pressure Transmitter | Calibration Certification | Kesesuaian sistem PLC |
6. Pemeriksaan Tahunan (Annual Shutdown Maintenance)
| Komponen | Pekerjaan | Output |
|---|---|---|
| SSOV | Overhaul dan penggantian seal | Sertifikat test valve |
| Double Block & Bleed | Seat leakage test | Leakage report |
| Main Regulator | Rebuild kit replacement | Tekanan stabil |
| Pressure Switch | Kalibrasi ulang | Calibration certificate |
| Safety Relief Valve | Bench Calibration | Set pressure verified |
| Gas Filter | Penggantian elemen filter | Flow optimal |
| Control Panel | Thermography dan cleaning | Mencegah overheating |
| Burner Management System | Safety Interlock Test | Compliance NFPA |
Checklist Safety Test Gas Train
| Item Pengujian | Frekuensi | Status |
|---|---|---|
| Gas Leak Test | Bulanan | Mandatory |
| Valve Proving System (VPS) | Bulanan | Mandatory |
| Low Pressure Trip Test | Bulanan | Mandatory |
| High Pressure Trip Test | Bulanan | Mandatory |
| SSOV Closure Test | Bulanan | Mandatory |
| Safety Relief Valve Test | Tahunan | Mandatory |
| Emergency Shutdown Test | Semester | Mandatory |
| Burner Interlock Test | Tahunan | Mandatory |
Target Keandalan Gas Train
- Zero Gas Leakage.
- 100% Functional Safety Device.
- Pressure Stability ±5% dari Setpoint.
- Valve Closing Time sesuai Datasheet.
- Compliance terhadap NFPA 85, NFPA 86, EN 746-2 dan IEC 61511.
- Tidak ada nuisance trip akibat instrumen gagal kalibrasi.
Standar yang Digunakan
- NFPA 85
- NFPA 86
- EN 746-2
- EN 161
- IEC 61508
- IEC 61511
- API Recommended Practice
- ASME Boiler Standards
Kesimpulan
Gas Train merupakan sistem vital dalam instalasi burner industri yang berfungsi mengatur, memantau, dan mengamankan aliran gas sebelum memasuki ruang bakar. Berbagai komponen seperti regulator, pressure switch, shut-off valve, filter, dan sistem monitoring bekerja secara terintegrasi untuk menjaga stabilitas tekanan serta meningkatkan keselamatan operasi.
Selain itu, penerapan program maintenance yang terjadwal dapat membantu memperpanjang umur peralatan, mengurangi downtime, dan meningkatkan efisiensi penggunaan bahan bakar. Oleh karena itu, pemilihan komponen yang tepat serta kepatuhan terhadap standar seperti NFPA, EN, dan IEC menjadi faktor penting dalam membangun sistem Gas Train yang aman, andal, dan berkelanjutan.
PT Indira Mitra Boiler
Industrial Heating System Specialist
Office:Emerald Residence Sepatan Ruko 8i, Kosambi Tangerang
Phone: (021) 352 95874
WhatsApp : +62 813-8866-6204 (Ratman Bejo)
Workshop : Tangerang – Indonesia
Website : www.indiramitraboiler.co.id
Website : www.burner.co.id
Email : info@indira.co.id | idmratman@gmail.com
YouTube : https://www.youtube.com/@Bejoburnerindonesia
