Perhitungan Kapasitas Burner Rotary Dryer Tepung Terigu 1.500 Kg/Jam Lengkap dengan Neraca Massa dan Neraca Energi.
Menentukan kapasitas burner yang tepat merupakan salah satu faktor terpenting dalam desain Rotary Dryer Tepung Terigu. Pemilihan burner yang terlalu kecil dapat menyebabkan proses pengeringan tidak mencapai target kadar air, sedangkan burner yang terlalu besar akan meningkatkan biaya investasi dan konsumsi energi yang tidak diperlukan.
Pada studi kasus ini dilakukan analisa lengkap untuk sistem Rotary Dryer 2 Stage dengan kapasitas feed 1.500 Kg/Jam, kadar air awal 32%, dan target kadar air akhir 8%. Perhitungan mencakup neraca massa, neraca energi, analisa kehilangan panas (heat losses), kebutuhan panas aktual, hingga rekomendasi kapasitas burner CNG yang paling sesuai untuk operasi yang efisien dan stabil.
Perhitungan kapasitas Burner rotary dryer tepung terigu kapasitas 1.500 Kg/Jam menggunakan bahan bakar CNG.
1. Data Proses
| Parameter | Nilai |
|---|---|
| Produk | Tepung Terigu |
| Kapasitas Feed | 1.500 Kg/Jam |
| Moisture Awal | 32% |
| Moisture Akhir | 8% |
| Rotary Dryer | Ø950 × 7.500 mm × 2 Drum |
| Fuel | CNG |
2. Rumus Produk Akhir
Mp = Ms ÷ (1 − MCakhir)
= 1020 ÷ (1 − 0,08)
Mp = 1.108,7 Kg/Jam
Rumus Air Yang Diuapkan
W = Feed − Produk Akhir
= 1500 − 1108,7
W = 391,3 Kg/Jam
3. Neraca Energi (Theoretical Heat Duty)
Neraca energi digunakan untuk menghitung jumlah panas teoritis yang dibutuhkan material selama proses pengeringan. Energi ini meliputi panas untuk menguapkan air, memanaskan produk, dan memanaskan air yang masih tersisa dalam produk akhir.
3.1 Panas Penguapan Air
Q₁ = W × λ
- Q₁ = Panas penguapan air (Kcal/Jam)
- W = Air yang diuapkan (Kg/Jam)
- λ = Panas laten penguapan air = 540 Kcal/Kg
penguapan air = 391,3 × 540
= 211.302 Kcal/Jam
3.2 Panas Pemanasan Produk
Q₂ = Mp × Cp × ΔT
- Q₂ = Panas pemanasan produk (Kcal/Jam)
- Mp = Produk akhir = 1.108,7 Kg/Jam
- Cp = Panas jenis tepung terigu = 0,40 Kcal/Kg°C
- ΔT = Perubahan temperatur (80 – 30)°C
Pemanasan produk = 1.108,7 × 0,40 × 50
Pemanasan produk = 22.174 Kcal/Jam
3.3 Panas Pemanasan Air Tersisa
Q₃ = Mw × Cp × ΔT
- Q₃ = Panas pemanasan air tersisa (Kcal/Jam)
- Mw = Air tersisa dalam produk = 88,7 Kg/Jam
- Cp air = 1 Kcal/Kg°C
- ΔT = 50°C
Panas Air Tersisa = 88,7 × 1 × 50
Panas Air Tersisa = 4.435 Kcal/Jam
3.4 Total Kebutuhan Panas Teoritis
Qteoritis = Q₁ + Q₂ + Q₃
laju alir teoritis = 211.302 + 22.174 + 4.435
laju alir teoritis = 237.911 Kcal/Jam x 2 ( karena Rotary dryer direct fired umumnya efisiensi termal antara 50%)
4. Analisa Efisiensi Rotary Dryer
Rotary dryer direct fired umumnya memiliki efisiensi termal antara 50% hingga 60% tergantung desain sistem, kualitas insulasi, temperatur operasi, dan kondisi exhaust.
Pada studi kasus ini digunakan efisiensi desain sebesar 50% sebagai pendekatan konservatif untuk memastikan kapasitas burner tetap mencukupi pada berbagai kondisi operasi lapangan.
5. Kebutuhan Panas Aktual
Qaktual = Qteoritis ÷ η
475.822 Kcal/Jam
553 kW
6. Perhitungan Kapasitas Burner
Burner Capacity
=Qburner × Safety Factor
= 553 × 1,20
= 664 kW
atau
Burner Capacity
= 475.822 × 1,20
= 570.986 Kcal/Jam
= 664 kW
Kesimpulan dan Rekomendasi
- Produk : Tepung Terigu
- Kapasitas Feed : 1.500 Kg/Jam
- Moisture Awal : 32%
- Moisture Akhir : 8%
- Air Yang Diuapkan : 391,3 Kg/Jam
- Kebutuhan Panas Teoritis : 237.911 Kcal/Jam
- Efisiensi Rotary Dryer : 50%
- Kebutuhan Panas Burner Aktual : 475.822 Kcal/Jam (553 kW)
- Kapasitas Burner Desain : 570.986 Kcal/Jam (664 kW)

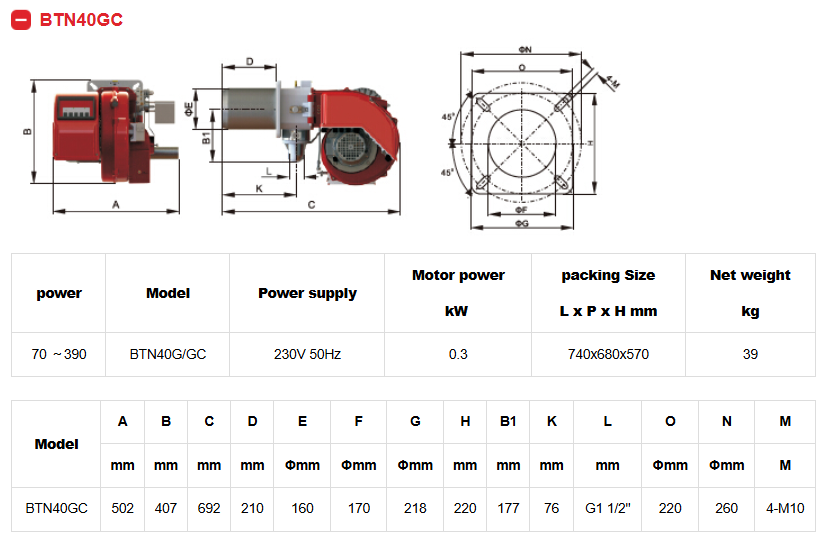

- Burner Terpasang : 2 × BTN40GC (390 kW/Unit)
- Total Kapasitas Burner : 780 kW
- Loading Operasi Aktual : ±71%
- Loading Berdasarkan Kapasitas Desain : ±85%
Dari hasil perhitungan tersebut dapat disimpulkan bahwa penggunaan 2 Unit Burner BTN40GC masih memenuhi kebutuhan proses pengeringan tepung terigu kapasitas 1.500 Kg/Jam. Kapasitas total burner sebesar 780 kW memberikan cadangan daya yang cukup terhadap kebutuhan desain sebesar 664 kW, sehingga sistem masih memiliki fleksibilitas Cadangan 15 – 20% untuk menghadapi fluktuasi kadar air bahan baku maupun perubahan kondisi operasi di lapangan.
