MAXON Burner: Jenis, Fungsi & Aplikasi Burner Industri

Mengenal MAXON Burner untuk Sistem Pembakaran Industri

Dalam berbagai proses industri, panas merupakan salah satu bentuk energi yang sangat penting. Proses pengeringan, pemanasan udara, heat treatment, pemanasan furnace, hingga berbagai proses thermal processing membutuhkan sumber panas yang dapat dikendalikan sesuai kebutuhan produksi. Salah satu perangkat yang digunakan untuk menghasilkan panas tersebut adalah industrial burner.

MAXON Burner

dikenal sebagai salah satu solusi burner untuk berbagai kebutuhan proses industri. Produk burner tersedia dalam beragam konfigurasi karena setiap aplikasi mempunyai kebutuhan yang berbeda. Burner yang digunakan untuk memanaskan aliran udara, misalnya, tidak selalu mempunyai konstruksi dan karakteristik yang sama dengan burner untuk furnace atau sistem pemanasan menggunakan tube.

Secara umum, kategori burner dapat mencakup Air Heating Burners, Furnace Burners, Tube Firing Burners, Large Capacity Burners, serta berbagai Miscellaneous Burners untuk kebutuhan proses tertentu.

Perbedaan tersebut bukan sekadar masalah ukuran. Setiap kategori dirancang dengan mempertimbangkan metode perpindahan panas, kondisi ruang pembakaran, aliran udara, kapasitas panas, karakteristik api, bahan bakar, hingga kebutuhan kontrol proses.

Karena itu, pemilihan MAXON Burner sebaiknya tidak hanya didasarkan pada kapasitas maksimum burner. Data proses secara keseluruhan perlu diperhitungkan agar burner dapat bekerja sesuai dengan kebutuhan sistem.

Artikel ini membahas fungsi MAXON Burner, jenis-jenisnya, contoh aplikasi, prinsip kerja, komponen pendukung, hingga parameter yang perlu diperhatikan sebelum memilih burner industri.

Apa Itu MAXON Burner?

MAXON Burner adalah burner industri yang digunakan sebagai bagian dari sistem pembakaran untuk mengubah energi kimia dari bahan bakar menjadi energi panas. Panas yang dihasilkan kemudian dimanfaatkan untuk berbagai proses industri, mulai dari air heating, drying, industrial oven, furnace heating, tube firing, hingga berbagai kebutuhan thermal processing lainnya.

Dalam praktiknya, burner bukan hanya perangkat yang menghasilkan flame. Burner bekerja bersama sistem suplai bahan bakar, combustion air, ignition, kontrol, instrumentasi, dan perangkat keselamatan. Karena itu, untuk memahami cara kerja MAXON Burner, perlu melihatnya sebagai salah satu komponen utama dari sebuah industrial combustion system.

Prinsip Dasar Pembakaran pada Burner

Pada sistem berbahan bakar gas, proses dimulai ketika gas dialirkan dari sumber bahan bakar menuju burner melalui gas train. Pada saat yang sama, udara yang mengandung oksigen disediakan sebagai kebutuhan pembakaran.

Fuel dan combustion air kemudian dikondisikan sesuai karakteristik burner dan operating point yang diperlukan. Setelah seluruh safety permissive terpenuhi, ignition system memulai proses penyalaan.

Pembakaran menghasilkan flame dan hot combustion gases. Energi panas tersebut selanjutnya ditransfer ke proses dengan mekanisme yang berbeda tergantung aplikasinya.

Pada Air Heating Burner, misalnya, energi digunakan untuk meningkatkan temperatur aliran udara. Pada Furnace Burner, panas digunakan untuk memanaskan chamber dan material. Sementara pada Tube Firing Burner, energi pembakaran ditransfer melalui tube sebelum mencapai media proses.

Fungsi Utama MAXON Burner

Fungsi utama burner adalah menyediakan heat input yang dibutuhkan suatu proses. Namun, kebutuhan industri tidak hanya berkaitan dengan seberapa besar energi yang dapat dihasilkan.

Combustion system juga harus mampu menyesuaikan output terhadap perubahan beban proses.

Ketika sebuah furnace mulai dari kondisi dingin, kebutuhan energi dapat relatif tinggi. Setelah temperatur mendekati set point, heat demand dapat menurun. Pada sistem yang dirancang untuk modulasi, firing rate dapat disesuaikan dalam operating range burner agar output panas mengikuti kebutuhan aktual.

Oleh sebab itu, parameter seperti burner capacity, turndown, flame characteristics, fuel pressure, combustion air requirement, dan control method perlu diperhatikan dalam pemilihan burner.

MAXON Burner sebagai Bagian dari Combustion System

Salah satu hal penting dalam memahami MAXON industrial burner adalah bahwa burner tidak bekerja secara independen.

Sebuah combustion system dapat terdiri dari sejumlah komponen yang mempunyai fungsi berbeda tetapi saling berkaitan, antara lain:

Gas train, sebagai rangkaian komponen untuk menyalurkan dan mengendalikan bahan bakar gas menuju burner.
Pressure regulator, untuk menyediakan tekanan gas sesuai kebutuhan sistem.
Safety shut-off valve, untuk menghentikan suplai bahan bakar berdasarkan safety sequence.
Gas control valve, untuk mengatur fuel flow sesuai firing demand.
Combustion air blower, untuk menyediakan udara pembakaran pada airflow dan pressure yang diperlukan.
Air damper atau air control valve, untuk membantu mengatur jumlah combustion air.
Ignition system, untuk memulai penyalaan sesuai konfigurasi burner.
Flame detector, untuk mendeteksi keberadaan flame selama sequence dan operasi.
Flame safeguard atau burner management system, untuk menjalankan serta mengawasi urutan operasi dan fungsi keselamatan pembakaran.
Gas dan air pressure switch, untuk memonitor kondisi tekanan yang menjadi bagian dari permissive atau interlock.
Temperature sensor, untuk mengukur temperatur proses.
Temperature controller, untuk membandingkan temperatur aktual dengan set point dan menghasilkan control demand.
Actuator, untuk menggerakkan valve atau damper sesuai kebutuhan sistem.

Komponen yang digunakan pada setiap instalasi tidak selalu identik. Konfigurasi aktual ditentukan oleh model burner, jenis bahan bakar, kapasitas, metode kontrol, equipment yang dipanaskan, serta persyaratan keselamatan yang berlaku.

Peran Fuel dan Combustion Air

Pembakaran membutuhkan bahan bakar dan oksigen dalam kondisi yang sesuai. Oleh sebab itu, hubungan antara fuel flow dan combustion airflow menjadi salah satu aspek penting dalam burner system.

Jika jumlah udara dan bahan bakar tidak berada dalam kondisi operasi yang ditentukan, performa pembakaran dapat terpengaruh. Hal tersebut dapat berhubungan dengan flame stability, emisi, maupun penggunaan energi.

Pada burner dengan modulating control, tantangannya menjadi lebih kompleks karena fuel dan air harus tetap dikoordinasikan ketika firing rate berubah dari low fire menuju high fire atau sebaliknya.

Inilah alasan air-fuel ratio control dan combustion tuning menjadi bagian penting dari commissioning serta maintenance burner industri.

Bagaimana Panas dari MAXON Burner Digunakan?

Energi yang dihasilkan burner dapat dimanfaatkan dengan beberapa cara.

Pada direct-fired system, panas pembakaran digunakan secara lebih langsung pada aliran udara atau ruang proses sesuai desain. Konfigurasi seperti ini dapat ditemukan pada sejumlah aplikasi air heating, dryer, atau oven ketika kondisi proses memungkinkan.

Pada indirect-fired system, terdapat media pemisah seperti tube atau heat exchanger. Flame dan combustion gases berada pada sisi pembakaran, sedangkan panas ditransfer melalui permukaan pemisah menuju media proses.

Metode yang digunakan harus disesuaikan dengan karakteristik produk, temperatur, process atmosphere, kebutuhan heat transfer, dan desain equipment.

Hubungan Burner dengan Flame Characteristics

Burner juga perlu menghasilkan karakteristik flame yang sesuai dengan equipment.

Pada furnace, misalnya, tersedia ruang tertentu untuk flame berkembang. Panjang dan pola flame perlu sesuai dengan combustion chamber geometry.

Pada tube firing application, karakteristik flame harus kompatibel dengan diameter, panjang, dan konfigurasi tube.

Sementara pada air heating system, burner harus diintegrasikan dengan airflow dan duct arrangement.

Karena itu, dua burner yang mempunyai kapasitas panas serupa belum tentu dapat saling menggantikan. Firing capacity hanyalah salah satu parameter pemilihan burner.

Burner Capacity dan Thermal Load

Sebelum memilih kapasitas MAXON Burner, kebutuhan panas proses atau thermal load perlu diketahui.

Thermal load dapat berasal dari energi untuk menaikkan temperatur produk, memanaskan udara, menguapkan moisture, memanaskan fixture atau conveyor, serta menggantikan energi yang hilang melalui exhaust dan permukaan equipment.

Sebagai contoh, kebutuhan burner untuk industrial dryer sangat dipengaruhi jumlah air yang harus diuapkan per satuan waktu. Pada furnace, kebutuhan energi dapat dipengaruhi berat material, specific heat, temperatur awal, target temperatur, dan heating time.

Oleh sebab itu, memilih burner hanya berdasarkan ukuran fisik oven, dryer, atau furnace berisiko menghasilkan sizing yang kurang tepat.

Control dan Safety pada MAXON Burner

Selain menghasilkan panas, industrial combustion system harus mempunyai control dan safety sequence yang sesuai.

Sebelum ignition, sistem dapat memeriksa berbagai permissive seperti kondisi fuel pressure, combustion air, equipment status, serta interlock lainnya. Pre-purge kemudian dapat menjadi bagian dari sequence sesuai desain sistem.

Setelah ignition berlangsung, flame detector dan flame safeguard digunakan untuk melakukan flame supervision. Apabila kondisi yang dipersyaratkan tidak terpenuhi, fuel supply harus dikendalikan berdasarkan safety logic yang telah dirancang.

Karena berhubungan dengan bahan bakar dan proses pembakaran, adjustment, commissioning, maupun troubleshooting tidak sebaiknya dilakukan dengan menonaktifkan atau melewati safety interlock.

Data yang Dibutuhkan untuk Memilih MAXON Burner

Pemilihan MAXON Burner sebaiknya dimulai dari data proses, bukan langsung dari model burner. Informasi yang biasanya perlu diketahui mencakup jenis aplikasi, heat load, bahan bakar, fuel pressure, operating temperature, airflow jika ada, chamber atau tube dimensions, process pressure, target heat-up time, turndown requirement, control method, serta kondisi exhaust.

Untuk proyek penggantian atau retrofit burner, data existing equipment juga penting. Foto nameplate, model burner lama, ukuran mounting, layout, P&ID, foto chamber atau duct, serta informasi operating condition dapat membantu proses evaluasi.

Dengan demikian, MAXON Burner bukan sekadar alat pembuat nyala api, melainkan bagian penting dari sistem pembakaran industri yang menghubungkan fuel supply, combustion air, flame generation, heat transfer, process control, dan safety system. Pemilihan burner yang tepat perlu mempertimbangkan keseluruhan kondisi proses agar kapasitas, karakteristik flame, metode kontrol, dan konfigurasi instalasinya sesuai dengan kebutuhan equipment.

Fungsi MAXON Burner dalam Proses Industri

Fungsi utama burner adalah menghasilkan energi panas melalui pembakaran. Namun, dalam aplikasi industri, fungsi tersebut dapat dibagi lagi berdasarkan bagaimana panas dimanfaatkan.

1. Menghasilkan panas untuk proses produksi

Banyak proses manufaktur membutuhkan temperatur tertentu agar material dapat diproses dengan benar. Burner menyediakan energi yang diperlukan untuk mencapai dan mempertahankan temperatur tersebut.

Contohnya dapat ditemukan pada furnace, oven, dryer, kiln, dan berbagai mesin thermal processing.

2. Memanaskan udara proses

Pada aplikasi tertentu, tujuan utama burner bukan memanaskan produk secara langsung, tetapi meningkatkan temperatur udara yang mengalir melalui suatu duct atau chamber.

Udara panas tersebut kemudian dapat digunakan untuk proses drying, curing, pemanasan awal, atau kebutuhan proses lainnya.

3. Memanaskan furnace

Furnace membutuhkan suplai energi panas yang stabil agar ruang proses mencapai temperatur yang ditentukan.

Burner furnace dirancang untuk menghasilkan karakteristik pembakaran yang sesuai dengan kondisi ruang pembakaran tersebut.

4. Memanaskan melalui tube

Tidak semua proses memperbolehkan api atau produk pembakaran berhubungan langsung dengan udara atau material proses.

Pada kondisi seperti ini, panas dapat dipindahkan melalui sebuah tube. Burner menghasilkan api di dalam tube, sedangkan panas berpindah melalui permukaan tube menuju media yang akan dipanaskan.

5. Menjaga temperatur proses

Burner modern umumnya diintegrasikan dengan sistem kontrol. Output panas dapat disesuaikan berdasarkan kebutuhan proses.

Ketika temperatur berada di bawah set point, sistem dapat meningkatkan heat input. Ketika temperatur mendekati nilai yang ditentukan, firing rate dapat dikurangi sesuai desain kontrol.

Cara pengaturan aktual dapat berbeda antara satu sistem dan sistem lainnya.

Jenis-Jenis MAXON Burner dan Aplikasinya

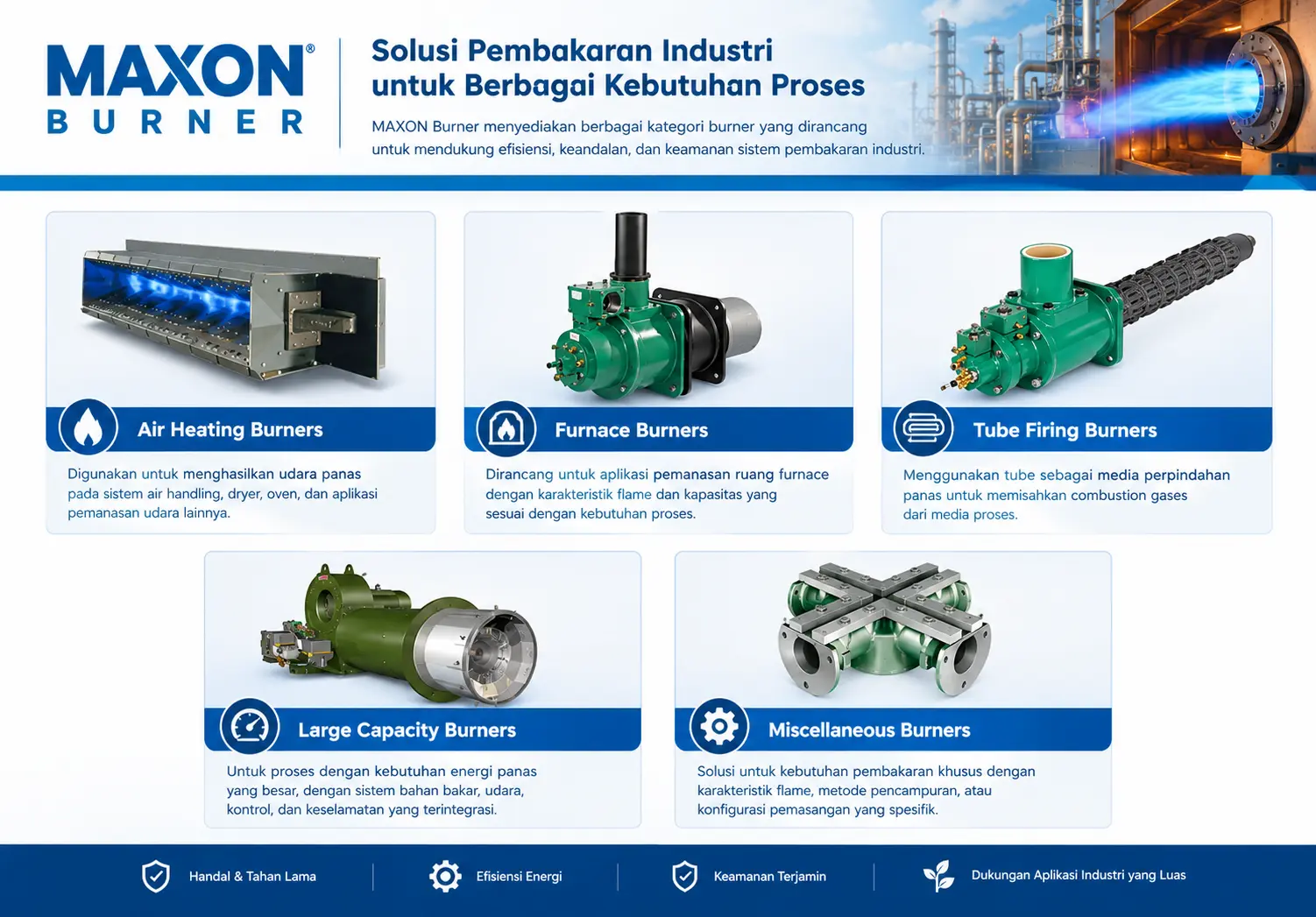

Berdasarkan kategori pada gambar, MAXON Burner dapat dikelompokkan menjadi lima kelompok utama, yaitu:

Air Heating Burners, Furnace Burners, Tube Firing Burners, Large Capacity Burners, dan Miscellaneous Burners.

Masing-masing mempunyai karakteristik serta tujuan penggunaan yang berbeda.

1. Air Heating Burners

Air Heating Burner merupakan kategori burner industri yang digunakan untuk menghasilkan udara panas bagi berbagai kebutuhan proses. Burner jenis ini umumnya diterapkan pada sistem yang memiliki aliran udara proses, di mana energi dari pembakaran digunakan untuk meningkatkan temperatur udara sebelum dialirkan menuju area produksi.

Pada konfigurasi tertentu, MAXON Air Heating Burner dapat dipasang pada duct, air handling section, process air heater, atau bagian lain dari sistem pemanasan udara. Konfigurasi aktual bergantung pada tipe burner, metode pembakaran, airflow, temperatur yang dibutuhkan, serta desain equipment.

Karena berhubungan langsung dengan aliran udara, pemilihan Air Heating Burner tidak cukup hanya berdasarkan kapasitas dalam kW. Airflow, air velocity, inlet temperature, target outlet temperature, pressure condition, heat load, turndown, dan karakteristik duct merupakan beberapa parameter yang perlu diperhitungkan.

Bagaimana Air Heating Burner Bekerja?

Secara umum, bahan bakar dan combustion air masuk ke burner dalam kondisi yang telah ditentukan. Setelah ignition sequence dan pemeriksaan sistem keselamatan terpenuhi, proses pembakaran menghasilkan flame dan energi panas.

Energi tersebut kemudian digunakan untuk meningkatkan temperatur process air yang mengalir melalui sistem.

Pada aplikasi direct-fired tertentu, combustion products dapat bercampur dengan aliran udara proses. Karena itu, kesesuaian metode ini sangat bergantung pada karakteristik produk dan persyaratan proses.

Apabila combustion products tidak diperbolehkan berinteraksi dengan process air, sistem pemanasan tidak langsung dengan heat exchanger atau konfigurasi lain dapat diperlukan.

Dengan demikian, keputusan antara direct air heating dan indirect air heating perlu dibuat berdasarkan kebutuhan proses, bukan sekadar berdasarkan target temperatur.

Airflow sebagai Parameter Utama

Salah satu data terpenting dalam memilih Air Heating Burner adalah jumlah udara yang harus dipanaskan.

Airflow dapat dinyatakan dalam berbagai satuan volumetric atau mass flow. Namun, nilai airflow perlu dilihat bersama kondisi temperatur dan pressure karena keduanya berhubungan dengan sifat udara.

Secara sederhana, semakin besar massa udara yang harus dinaikkan temperaturnya, semakin besar pula kebutuhan energi panas.

Sebagai konsep dasar, sensible heat load untuk udara dapat diperkirakan dari hubungan:

Q = ṁ × Cp × ΔT

di mana Q adalah kebutuhan panas, ṁ merupakan mass flow udara, Cp adalah specific heat udara, dan ΔT merupakan perbedaan antara temperatur masuk dan temperatur yang ditargetkan.

Dalam aplikasi nyata, perhitungan dapat memerlukan faktor tambahan seperti heat loss, exhaust, recirculation, moisture load, dan karakteristik proses.

Inlet dan Outlet Air Temperature

Selain airflow, engineer perlu mengetahui inlet air temperature dan target outlet atau process air temperature.

Sebagai contoh, memanaskan volume udara yang sama dari 25°C menjadi 60°C membutuhkan thermal duty yang berbeda dibandingkan menaikkannya dari 25°C menjadi 200°C.

Karena itu, memberikan informasi “membutuhkan burner 100 kW” tanpa data proses sering kali belum cukup untuk menentukan konfigurasi burner yang sesuai.

Pada aplikasi dryer, temperatur udara juga dapat berubah sepanjang proses akibat penguapan moisture, masuknya udara baru, recirculation, dan perubahan production load.

Air Velocity dan Kondisi Duct

Untuk duct burner atau air heating application, kecepatan udara pada area burner perlu menjadi perhatian.

Air velocity berkaitan dengan luas penampang duct dan airflow yang melewatinya. Kondisi tersebut dapat memengaruhi integrasi burner dengan sistem.

Selain kecepatan rata-rata, distribusi aliran juga perlu diperhatikan. Elbow, damper, fan, filter, perubahan ukuran duct, maupun komponen lain dapat menghasilkan pola airflow yang tidak seragam.

Oleh sebab itu, lokasi pemasangan burner sebaiknya ditentukan berdasarkan desain airflow dan persyaratan burner yang digunakan.

Aplikasi Air Heating Burner pada Industrial Dryer

Salah satu penggunaan Air Heating Burner adalah sebagai sumber panas untuk industrial drying system.

Pada dryer, udara panas dialirkan melewati atau mengelilingi material sehingga energi dapat digunakan untuk membantu menguapkan moisture.

Untuk menentukan burner pada aplikasi ini, engineer perlu mengetahui setidaknya production rate, inlet moisture, target outlet moisture, water evaporation rate, airflow, inlet air temperature, drying temperature, dan exhaust condition.

Kapasitas dryer secara fisik saja tidak cukup untuk menentukan heat input.

Dua dryer dengan ukuran chamber yang sama dapat membutuhkan kapasitas burner berbeda apabila jenis material, moisture content, production rate, atau target drying temperature berbeda.

Aplikasi pada Industrial Oven

Air Heating Burner juga dapat digunakan pada industrial oven tertentu untuk menyediakan udara panas bagi proses seperti drying, curing, baking, preheating, atau pemanasan produk.

Pada oven dengan recirculation system, sebagian udara panas dapat disirkulasikan kembali sementara sejumlah udara dibuang dan digantikan oleh fresh air.

Kondisi tersebut memengaruhi thermal balance.

Semakin banyak udara panas yang dibuang melalui exhaust, semakin banyak energi yang pada umumnya perlu digantikan oleh heating system. Namun, exhaust rate harus tetap mengikuti kebutuhan proses dan keselamatan, bukan dikurangi sembarangan untuk mengejar efisiensi energi.

Recirculation dan Make-Up Air

Banyak air heating system menggunakan kombinasi recirculated air dan make-up air.

Recirculation dapat membantu memanfaatkan kembali energi yang masih terdapat dalam udara proses. Sementara itu, make-up air digunakan untuk menggantikan udara yang dikeluarkan dari sistem.

Proporsi keduanya dapat berpengaruh terhadap kebutuhan burner.

Jika volume udara luar yang masuk meningkat, heating system harus menyediakan energi tambahan untuk menaikkan temperatur udara tersebut dari kondisi ambient menuju temperatur proses.

Karena itu, data total airflow sebaiknya dilengkapi dengan informasi mengenai fresh-air percentage, recirculation rate, dan exhaust flow.

Temperature Control dan Modulation

Kebutuhan panas pada air heating system dapat berubah selama proses berlangsung.

Ketika equipment baru mulai beroperasi, burner mungkin membutuhkan firing rate yang relatif tinggi untuk mencapai target temperatur. Setelah temperatur mendekati set point, heat demand dapat menurun.

Sistem modulating burner dapat mengatur output sesuai heat demand dalam operating range yang tersedia.

Temperature sensor mengukur kondisi proses, kemudian controller memberikan demand kepada combustion control system. Fuel flow dan combustion air selanjutnya dikendalikan sesuai control philosophy dan spesifikasi burner.

Karena itu, selain maximum capacity, turndown juga perlu diperhatikan ketika memilih Air Heating Burner.

Pressure dan Fan System

Air Heating Burner tidak bekerja secara terpisah dari sistem airflow.

Supply fan, recirculation fan, exhaust fan, ducting, damper, filter, dan equipment lainnya dapat memengaruhi pressure condition pada lokasi burner.

Engineer perlu mengetahui apakah area pemasangan berada pada kondisi positive pressure, negative pressure, atau konfigurasi lain sesuai desain equipment.

Pressure drop pada duct system juga perlu diperhitungkan agar fan dapat menyediakan airflow yang diperlukan selama operasi.

Combustion Control dan Air-Fuel Ratio

Kinerja Air Heating Burner juga dipengaruhi oleh pengaturan air-fuel ratio.

Ketika firing rate berubah, suplai fuel dan combustion air harus tetap berada dalam rentang operasi yang ditentukan untuk burner.

Combustion tuning sebaiknya dilakukan menggunakan metode pengukuran dan instrumen yang sesuai, bukan hanya berdasarkan pengamatan visual terhadap flame.

Parameter aktual yang diperiksa akan bergantung pada burner, bahan bakar, proses, serta persyaratan instalasi.

Safety pada Air Heating Burner

Karena menggunakan proses pembakaran, Air Heating Burner memerlukan sistem keselamatan yang terintegrasi.

Tergantung desainnya, combustion system dapat melibatkan flame detector, flame safeguard, gas pressure switch, combustion air proving, safety shut-off valve, ignition system, temperature limit, serta interlock dengan fan atau process equipment.

Sebagai contoh, pada sistem tertentu burner hanya diperbolehkan beroperasi setelah kondisi airflow yang dipersyaratkan telah terbukti.

Urutan purge, ignition, flame proving, operation, dan shutdown harus mengikuti desain combustion control, dokumentasi pabrikan, serta standar keselamatan yang berlaku.

Data untuk Memilih MAXON Air Heating Burner

Agar pemilihan MAXON Air Heating Burner lebih akurat, data proses sebaiknya dikumpulkan sebelum menentukan model dan kapasitas. Informasi penting meliputi jenis aplikasi, jenis bahan bakar, fuel pressure, total airflow, inlet air temperature, target outlet temperature, duct dimensions, air velocity, pressure condition, exhaust airflow, recirculation rate, maximum heat demand, turndown, serta metode kontrol.

Untuk proyek retrofit, tambahkan informasi mengenai burner existing, foto nameplate, ukuran dan posisi mounting, layout duct, data fan, P&ID, serta kondisi operasi aktual.

Dengan pendekatan tersebut, pemilihan Air Heating Burner tidak hanya didasarkan pada nilai kapasitas panas. Burner perlu disesuaikan dengan airflow, temperature rise, duct configuration, pressure, combustion control, fuel supply, dan safety system sehingga seluruh sistem pemanasan udara dapat bekerja sesuai kebutuhan proses industri.

Cara kerja Air Heating Burner

Secara sederhana, bahan bakar dan udara pembakaran dialirkan menuju burner. Ignition system memulai pembakaran dan menghasilkan flame.

Aliran udara proses melewati atau berinteraksi dengan zona pemanasan sesuai desain equipment. Panas hasil pembakaran kemudian meningkatkan temperatur udara.

Udara panas tersebut diteruskan menuju bagian proses berikutnya.

Sistem kontrol temperatur dapat mengatur firing rate burner berdasarkan pembacaan sensor temperatur.

Aplikasi Air Heating Burner

Air Heating Burner dapat digunakan untuk berbagai kebutuhan seperti:

Industrial dryer. Udara panas digunakan untuk membantu mengurangi kadar air dari produk atau material.

Oven industri. Burner dapat menjadi sumber panas bagi sistem sirkulasi udara panas.

Curing process. Beberapa proses coating atau finishing membutuhkan udara dengan temperatur tertentu untuk membantu proses curing.

Process air heater. Udara yang akan digunakan dalam suatu proses dipanaskan sebelum memasuki tahapan berikutnya.

Drying line. Berbagai lini produksi membutuhkan pengeringan kontinu menggunakan udara panas.

Preheating. Udara atau material dapat dipanaskan terlebih dahulu sebelum memasuki proses utama.

Mengapa Air Heating Burner berbeda?

Karakteristik utama aplikasi ini adalah adanya hubungan erat antara burner dan aliran udara proses.

Karena itu, pemilihannya perlu memperhatikan parameter seperti:

volume airflow;
temperatur udara masuk;
target temperatur keluar;
pressure drop;
kondisi duct;
kapasitas panas;
turndown;
dan karakteristik bahan bakar.

Kesalahan menentukan airflow atau kebutuhan panas dapat menyebabkan temperatur proses tidak mencapai target atau sistem menjadi tidak efisien.

2. Furnace Burners

Kategori berikutnya adalah Furnace Burners.

Sesuai namanya, burner ini digunakan untuk aplikasi furnace dan berbagai ruang pemanasan industri.

Furnace merupakan equipment yang dirancang untuk menghasilkan kondisi temperatur tertentu pada sebuah chamber. Di dalamnya dapat berlangsung proses pemanasan material, heat treatment, atau proses thermal lainnya.

Fungsi Furnace Burner

Furnace Burner menghasilkan panas yang dibutuhkan untuk menaikkan dan mempertahankan temperatur ruang furnace.

Energi dari flame dan produk pembakaran dipindahkan menuju chamber, refractory, material, atau bagian proses lainnya melalui mekanisme perpindahan panas.

Dalam praktiknya, perpindahan panas dapat melibatkan kombinasi:

radiasi, konveksi, dan konduksi.

Proporsi masing-masing mekanisme bergantung pada temperatur dan desain furnace.

Aplikasi Furnace Burner

Burner kategori furnace dapat ditemukan pada berbagai proses, antara lain:

heat treatment;
reheating;
annealing;
forging furnace;
industrial oven;
process furnace;
metal processing;
ceramic processing;
dan berbagai proses pemanasan temperatur tinggi lainnya.

Tidak berarti satu model burner otomatis cocok untuk seluruh aplikasi tersebut. Setiap proses tetap membutuhkan evaluasi engineering.

Faktor Penting dalam Memilih Furnace Burner

Pemilihan Furnace Burner tidak cukup dilakukan hanya dengan membandingkan kapasitas burner dalam satuan kW. Burner merupakan bagian dari sistem thermal sehingga karakteristik furnace, material yang diproses, temperatur operasi, kebutuhan produksi, dan metode combustion control perlu dianalisis secara bersamaan.

Pada aplikasi MAXON Furnace Burner, kapasitas yang mencukupi belum tentu berarti burner sesuai dengan furnace. Burner juga harus mempunyai karakteristik flame dan operating range yang cocok dengan desain combustion chamber.

Dimensi Combustion Chamber

Combustion chamber merupakan ruang tempat pembakaran dan perpindahan panas berlangsung. Data seperti panjang, lebar, tinggi, volume chamber, posisi burner, serta lokasi exhaust perlu diketahui sebelum menentukan burner.

Dimensi chamber berhubungan langsung dengan karakteristik flame. Flame yang terlalu panjang terhadap ruang yang tersedia dapat berinteraksi dengan permukaan atau komponen furnace yang tidak dirancang menerima paparan tersebut.

Sebaliknya, karakteristik flame yang tidak sesuai juga dapat memengaruhi distribusi panas di dalam chamber.

Karena itu, burner capacity dan chamber geometry harus dievaluasi secara bersamaan.

Operating Temperature

Operating temperature merupakan temperatur normal yang dibutuhkan selama proses produksi. Selain temperatur operasi normal, maximum temperature dan target heat-up time juga perlu diketahui.

Temperatur furnace berpengaruh terhadap pemilihan refractory, material konstruksi, burner mounting, sensor, serta berbagai komponen di sekitar combustion chamber.

Pada proses yang mempunyai beberapa tahap temperatur, kebutuhan panas juga dapat berubah selama cycle. Sistem burner dan kontrol harus mampu mengikuti perubahan tersebut sesuai operating range yang dirancang.

Furnace Pressure

Furnace pressure dapat memengaruhi cara burner memasukkan combustion air dan bahan bakar ke dalam chamber.

Kondisi pressure di dalam furnace perlu diperhitungkan bersama kemampuan combustion air system. Burner harus mempunyai kondisi operasi yang sesuai dengan pressure environment tempat burner dipasang.

Selain itu, exhaust system dan draft juga dapat memengaruhi pressure balance di dalam chamber.

Perubahan furnace pressure yang tidak sesuai dapat memengaruhi karakteristik flame dan combustion performance. Karena itu, pressure perlu dipertimbangkan sejak tahap desain, bukan hanya diperiksa setelah burner dipasang.

Heat Load

Heat load menunjukkan jumlah energi panas yang harus disediakan untuk menjalankan proses.

Perhitungannya tidak hanya berdasarkan volume furnace. Thermal load dapat mencakup energi untuk:

memanaskan produk;
memanaskan rack, tray, fixture, atau conveyor;
menaikkan temperatur furnace;
menggantikan panas yang keluar melalui exhaust;
mengatasi wall dan refractory losses;
serta menggantikan panas yang hilang melalui opening.

Untuk furnace produksi, charge weight, material type, initial temperature, target temperature, heating time, dan production rate merupakan data penting dalam perhitungan.

Hasil thermal calculation kemudian digunakan sebagai salah satu dasar menentukan kapasitas burner.

Flame Geometry

Setiap burner mempunyai karakteristik flame tertentu. Karena itu, flame geometry perlu dibandingkan dengan bentuk dan ukuran combustion chamber.

Parameter yang dapat diperhatikan meliputi panjang flame, pola flame, firing rate, posisi burner, dan jarak terhadap material maupun refractory.

Pada furnace dengan beberapa burner, posisi setiap burner juga perlu dipertimbangkan untuk memperoleh distribusi panas sesuai kebutuhan proses.

Burner dengan kapasitas lebih besar tidak otomatis menjadi pilihan yang lebih sesuai apabila karakteristik flame-nya tidak cocok dengan chamber.

Turndown Burner

Furnace jarang membutuhkan heat input maksimum sepanjang waktu.

Ketika furnace masih dingin atau material baru dimasukkan, kebutuhan panas dapat tinggi. Setelah temperatur mendekati set point, kebutuhan energi biasanya berubah.

Karena itu, turndown menjadi parameter penting dalam pemilihan furnace burner. Turndown berkaitan dengan kemampuan sistem beroperasi pada rentang firing yang berbeda sesuai desainnya.

Operating range yang sesuai membantu burner mengikuti perubahan thermal load tanpa harus selalu bekerja pada maximum firing.

Hal ini terutama penting untuk furnace dengan production load yang berubah atau proses yang membutuhkan kontrol temperatur relatif stabil.

Combustion Control

Combustion control mengatur hubungan antara bahan bakar dan combustion air selama burner beroperasi.

Ketika firing rate berubah, fuel flow dan airflow perlu dikendalikan sesuai kebutuhan burner agar kondisi pembakaran tetap berada dalam operating range yang ditentukan.

Sistem dapat menggunakan metode on/off, high/low, atau modulating control, tergantung kebutuhan proses dan desain combustion system.

Pada modulating furnace burner, temperature controller dapat menghasilkan heat demand berdasarkan perbedaan antara process temperature dan set point. Sistem kemudian menyesuaikan output burner sesuai control logic.

Air-Fuel Ratio

Pengaturan air-fuel ratio merupakan bagian penting dari combustion control.

Jumlah combustion air yang tidak sesuai dengan fuel flow dapat memengaruhi flame stability, emisi, dan penggunaan energi. Excess air yang terlalu tinggi juga dapat meningkatkan energi yang terbawa keluar melalui exhaust.

Karena itu, combustion tuning sebaiknya dilakukan menggunakan instrumen yang sesuai dan mengikuti spesifikasi burner.

Penilaian kondisi pembakaran tidak cukup hanya berdasarkan warna flame.

Jenis Bahan Bakar dan Supply Pressure

Jenis bahan bakar perlu diketahui sejak awal pemilihan MAXON Furnace Burner.

Untuk gas-fired system, data seperti jenis gas, heating value atau komposisi apabila diperlukan, supply pressure, serta pressure pada kondisi flow perlu diperhatikan.

Gas train, regulator, valve, piping, dan perangkat keselamatan juga harus mampu menyediakan flow yang dibutuhkan burner pada maximum firing condition.

Heat Distribution dan Temperature Uniformity

Pada furnace tertentu, mencapai set point saja belum cukup. Produk juga dapat membutuhkan temperature uniformity pada area kerja tertentu.

Distribusi temperatur dipengaruhi oleh banyak faktor, termasuk jumlah dan posisi burner, flame characteristics, circulation, chamber geometry, exhaust arrangement, refractory, serta penempatan produk.

Karena itu, masalah temperature uniformity tidak selalu dapat diselesaikan hanya dengan meningkatkan kapasitas burner.

Exhaust dan Draft

Exhaust system membuang combustion products dan membantu mempertahankan kondisi pressure sesuai desain furnace.

Gas buang membawa energi panas keluar dari sistem. Namun, exhaust tidak boleh dikurangi sembarangan untuk meningkatkan efisiensi karena berkaitan dengan combustion condition, pressure balance, proses, dan keselamatan.

Posisi exhaust juga dapat memengaruhi pola aliran gas panas di dalam furnace.

Safety System

Furnace burner harus terintegrasi dengan perangkat keselamatan yang sesuai. Sistem dapat mencakup flame supervision, gas pressure monitoring, combustion air monitoring, safety shut-off valves, purge sequence, ignition control, high-temperature limit, dan emergency shutdown.

Konfigurasi aktual bergantung pada burner, furnace, fuel system, serta standar yang berlaku.

Safety interlock tidak boleh dianggap sebagai komponen tambahan karena merupakan bagian integral dari combustion system.

Data Teknis untuk Menentukan MAXON Furnace Burner

Sebelum melakukan burner sizing, sebaiknya tersedia data mengenai dimensi combustion chamber, operating dan maximum temperature, furnace pressure, heat load, charge weight, jenis material, production rate, heating time, jenis dan tekanan bahan bakar, exhaust condition, kebutuhan turndown, serta control method.

Untuk proyek retrofit, tambahkan data burner existing, foto nameplate, ukuran mounting, posisi burner, layout furnace, P&ID, serta kondisi operasi aktual.

Dengan mempertimbangkan seluruh parameter tersebut, pemilihan MAXON Furnace Burner tidak hanya berfokus pada berapa kW panas yang dapat dihasilkan. Tujuannya adalah mendapatkan burner dengan kapasitas, flame geometry, operating range, combustion control, dan karakteristik pemasangan yang sesuai dengan furnace dan kebutuhan proses produksi.

3. Tube Firing Burners

Tube Firing Burners merupakan kategori burner industri yang digunakan pada sistem pemanasan dengan tube sebagai media perpindahan panas. Pada konfigurasi ini, flame dan gas hasil pembakaran diarahkan ke dalam atau melalui tube, kemudian energi panas ditransfer melalui dinding tube menuju udara, material, cairan, atau media proses lainnya.

Sistem ini banyak digunakan ketika proses membutuhkan pemisahan antara combustion products dan process atmosphere. Dengan adanya tube sebagai penghalang fisik, material yang dipanaskan tidak harus bersentuhan langsung dengan flame maupun gas hasil pembakaran.

Prinsip Kerja Tube Firing Burner

Pada saat burner beroperasi, bahan bakar dan combustion air dipasok dalam kondisi yang sesuai. Setelah proses ignition berhasil, burner menghasilkan flame yang diarahkan ke dalam tube.

Energi dari flame dan hot combustion gases memanaskan permukaan bagian dalam tube. Panas kemudian bergerak melalui dinding tube dan diteruskan dari permukaan luarnya menuju area proses.

Perpindahan energi tersebut dapat melibatkan kombinasi radiasi, konveksi, dan konduksi, tergantung desain sistem serta temperatur operasi.

Combustion gases selanjutnya mengalir melalui tube dan dikeluarkan melalui sistem exhaust sesuai konfigurasi equipment.

Tube sebagai Pemisah Combustion Products

Salah satu karakteristik utama Tube Firing Burner adalah adanya pemisahan antara sisi pembakaran dan sisi proses.

Pada sistem direct fired, combustion products dapat berada langsung dalam aliran udara atau ruang yang dipanaskan. Sebaliknya, pada sistem tube firing, tube membatasi kontak langsung tersebut.

Karakteristik ini membuat tube firing dapat digunakan untuk berbagai indirect heating applications, khususnya ketika atmosfer di sekitar produk perlu dijaga sesuai kebutuhan proses.

Aplikasi Tube Firing Burners

Tube Firing Burner dapat digunakan pada berbagai thermal processing equipment, seperti radiant tube heating, industrial oven, heat treatment furnace, indirect air heating, process heating, serta sistem pemanasan khusus lainnya.

Pada heat treatment, misalnya, radiant tube dapat menjadi sumber panas bagi chamber tanpa memasukkan combustion gases secara langsung ke atmosfer proses.

Untuk aplikasi process heating tertentu, tube juga dapat digunakan untuk mentransfer panas menuju media yang berada di sisi lainnya.

Kesesuaian setiap aplikasi tetap bergantung pada tipe burner, desain tube, temperatur, serta persyaratan proses.

Pentingnya Desain Tube

Pada sistem ini, burner dan tube perlu dianalisis sebagai satu kesatuan thermal system. Kapasitas burner yang sesuai belum tentu memberikan hasil yang tepat apabila dimensi atau material tube tidak cocok dengan karakteristik pembakaran.

Beberapa parameter penting meliputi diameter tube, panjang tube, material, allowable temperature, heat flux, pressure drop, exhaust arrangement, dan thermal expansion.

Karakteristik flame juga perlu diperhatikan. Flame harus sesuai dengan geometri tube sehingga distribusi panas memenuhi kebutuhan desain tanpa memberikan thermal loading yang tidak sesuai pada area tertentu.

Material dan Temperatur Tube

Karena menerima energi panas secara terus-menerus, tube harus menggunakan material yang sesuai dengan kondisi operasi.

Engineer perlu mempertimbangkan normal operating temperature, maximum tube temperature, thermal cycling, dan kondisi atmosfer yang bekerja pada material.

Selain temperatur rata-rata, distribusi temperatur juga penting. Hot spot pada area tertentu dapat memberikan thermal stress yang berbeda dibandingkan pemanasan yang lebih merata.

Thermal Expansion

Pemanasan menyebabkan material tube mengalami pemuaian atau thermal expansion.

Semakin panjang tube dan semakin besar perubahan temperatur, semakin penting mempertimbangkan perubahan dimensi tersebut dalam desain support dan mounting.

Sistem harus mempunyai konfigurasi mekanis yang dapat mengakomodasi thermal expansion sesuai perhitungan engineering.

Pressure Drop dan Exhaust

Combustion gases yang bergerak sepanjang tube mengalami hambatan aliran. Diameter, panjang, perubahan arah, serta konfigurasi exhaust dapat memengaruhi pressure drop.

Pressure condition tersebut perlu dibandingkan dengan kemampuan burner dan keseluruhan combustion system.

Karena itu, perubahan panjang atau diameter tube pada proyek retrofit tidak sebaiknya dilakukan hanya berdasarkan pertimbangan mekanis tanpa mengevaluasi pengaruhnya terhadap combustion performance.

Pemilihan MAXON Tube Firing Burner

Untuk menentukan MAXON Tube Firing Burner yang sesuai, beberapa data utama yang perlu disiapkan meliputi kebutuhan heat input, jenis bahan bakar, fuel pressure, operating temperature, dimensi dan material tube, allowable tube temperature, kondisi exhaust, process temperature, turndown, serta control requirement.

Jika digunakan untuk mengganti burner existing, data tambahan seperti model burner lama, foto nameplate, ukuran mounting, drawing tube, panjang dan diameter tube, serta kondisi operasi aktual akan membantu proses evaluasi.

Dengan demikian, Tube Firing Burners merupakan solusi untuk aplikasi yang membutuhkan perpindahan panas melalui tube sekaligus pemisahan antara combustion products dan media proses. Keberhasilan sistem tidak hanya bergantung pada kapasitas burner, tetapi juga pada kesesuaian burner, flame, tube design, exhaust, combustion control, dan kebutuhan thermal process secara keseluruhan.

Bagaimana Cara Kerja Tube Firing Burner?

Tube Firing Burner merupakan burner industri yang digunakan pada sistem pemanasan melalui tube. Berbeda dengan direct-fired system, flame dan gas hasil pembakaran berada di dalam jalur tube sehingga panas dapat ditransfer ke area proses tanpa mengharuskan produk bersentuhan langsung dengan flame atau combustion products.

Konsep tersebut membuat tube firing burner banyak digunakan pada aplikasi indirect heating, terutama ketika proses membutuhkan pemisahan antara atmosfer pembakaran dengan atmosfer di sekitar produk.

Proses Pembakaran di Dalam Tube

Cara kerja MAXON Tube Firing Burner dimulai ketika bahan bakar dan combustion air disuplai menuju burner sesuai kondisi operasi yang dibutuhkan.

Setelah safety permissive terpenuhi dan ignition sequence berlangsung, burner menghasilkan flame yang diarahkan ke bagian dalam tube. Flame dan hot combustion gases kemudian mengalir melalui jalur yang telah dirancang.

Energi panas dari pembakaran meningkatkan temperatur permukaan bagian dalam dan dinding tube. Selanjutnya, panas diteruskan melalui material tube menuju sisi luarnya.

Dengan demikian, tube berfungsi sebagai media perpindahan panas sekaligus pemisah antara combustion gases dan process atmosphere.

Perpindahan Panas pada Tube Firing

Perpindahan energi pada sistem tube firing dapat melibatkan radiasi, konveksi, dan konduksi.

Flame dan hot combustion gases mentransfer energi ke permukaan bagian dalam tube. Panas kemudian bergerak melalui dinding tube secara konduksi. Dari permukaan luar tube, energi diteruskan ke chamber, udara, material, atau media proses melalui radiasi dan/atau konveksi sesuai desain equipment.

Karena tube mempunyai peran penting dalam heat transfer, pemilihan material dan dimensinya harus sesuai dengan operating temperature dan thermal load.

Aliran Combustion Gas dan Exhaust

Setelah melepaskan sebagian energinya ke tube, combustion gases perlu dialirkan menuju exhaust system.

Desain jalur gas buang berpengaruh terhadap pressure drop dan performa sistem. Panjang tube, diameter, fitting, perubahan arah, serta konfigurasi exhaust perlu diperhitungkan agar sesuai dengan karakteristik burner.

Karena itu, burner dan tube tidak sebaiknya dipilih sebagai dua komponen yang berdiri sendiri. Keduanya merupakan bagian dari satu thermal system.

Contoh Aplikasi Tube Firing Burner

Penggunaan Tube Firing Burner dapat ditemukan pada berbagai proses industri yang membutuhkan pemanasan tidak langsung.

Radiant Tube Heating

Pada radiant tube heating, burner menghasilkan panas di dalam radiant tube. Permukaan tube yang telah mencapai temperatur tertentu kemudian memancarkan energi panas menuju produk atau area di dalam chamber.

Sistem ini dapat digunakan ketika flame tidak diinginkan bersentuhan langsung dengan material yang dipanaskan.

Indirect Heating

Indirect heating merupakan salah satu aplikasi utama tube firing. Tube menjadi penghalang fisik antara combustion products dan media proses.

Konfigurasi ini dapat dipertimbangkan pada proses yang membutuhkan kualitas atmosfer tertentu atau ketika kontaminasi dari produk pembakaran perlu dihindari sesuai kebutuhan proses.

Industrial Oven

Pada industrial oven tertentu, radiant tube atau konfigurasi indirect heating dapat digunakan sebagai sumber panas.

Combustion products tetap berada pada jalur pembakaran, sedangkan panas dari permukaan tube digunakan untuk memanaskan chamber atau udara proses.

Pemilihannya bergantung pada temperatur oven, jenis produk, heat load, airflow, dan persyaratan atmosfer proses.

Heat Treatment Line

Beberapa proses heat treatment membutuhkan kontrol temperatur dan atmosfer yang spesifik.

Tube firing system memungkinkan sumber pembakaran dipisahkan dari area produk. Panas kemudian ditransfer melalui permukaan tube menuju material yang menjalani proses thermal.

Dalam aplikasi ini, distribusi temperatur dan penempatan tube menjadi bagian penting dari desain sistem.

Tank dan Process Heating

Pada konfigurasi tertentu, tube firing juga dapat diterapkan pada tank atau process heating.

Burner menghasilkan hot combustion gases yang mengalir melalui tube, sedangkan energi panas ditransfer melalui dinding tube menuju media yang akan dipanaskan.

Desain untuk aplikasi ini harus mempertimbangkan jenis fluida, temperatur, heat-transfer area, material tube, dan kondisi operasi lainnya.

Thermal Processing dengan Atmosfer Terkontrol

Tube firing juga relevan untuk beberapa thermal processing system yang membutuhkan pemisahan antara process atmosphere dengan combustion gases.

Pada kondisi tersebut, tube membantu mempertahankan pemisahan fisik antara kedua sisi sistem sambil tetap memungkinkan perpindahan energi panas.

Parameter Penting dalam Pemilihan Tube Firing Burner

Pemilihan MAXON Tube Firing Burner tidak cukup dilakukan berdasarkan firing capacity. Beberapa parameter yang perlu dianalisis mencakup diameter dan panjang tube, material tube, allowable temperature, heat flux, firing rate, flame characteristics, pressure drop, exhaust arrangement, thermal expansion, serta kebutuhan temperatur proses.

Selain itu, perlu diperhatikan jenis bahan bakar, fuel supply pressure, combustion air requirement, turndown, control method, dan safety system.

Dengan mempertimbangkan parameter tersebut secara terintegrasi, Tube Firing Burner dapat disesuaikan dengan kebutuhan radiant tube heating, indirect heating, industrial oven, heat treatment, maupun aplikasi thermal processing lainnya. Pemilihan akhir tetap perlu mengacu pada data engineering, spesifikasi model burner, dan desain equipment yang digunakan.

Keuntungan konsep indirect heating

Salah satu alasan penggunaan tube firing adalah kemampuan untuk memisahkan produk pembakaran dari lingkungan proses.

Hal ini dapat menjadi penting ketika kualitas atmosfer di sekitar produk harus dikendalikan.

Pada sistem direct-fired, combustion products dapat berinteraksi dengan udara proses. Pada indirect-fired system, tube bertindak sebagai pemisah.

Namun, penggunaan tube juga menghadirkan pertimbangan tambahan, terutama mengenai temperatur material tube, distribusi panas, pressure drop, serta thermal stress.

4. Large Capacity Burners untuk Kebutuhan Pemanasan Industri

Large Capacity Burners merupakan kategori burner yang dirancang untuk aplikasi industri dengan kebutuhan energi panas atau heat input yang besar. Burner jenis ini dapat digunakan pada fasilitas produksi yang membutuhkan proses pemanasan kontinu maupun batch dengan kapasitas lebih tinggi dibandingkan sistem pembakaran skala kecil.

Dalam penerapannya, menentukan MAXON Large Capacity Burner tidak cukup hanya berdasarkan kapasitas nominal burner. Semakin besar energi yang dihasilkan, semakin penting pula perencanaan sistem bahan bakar, combustion air, combustion chamber, kontrol, instrumentasi, exhaust, serta perangkat keselamatan.

Karena itu, burner berkapasitas besar perlu dipandang sebagai bagian dari combustion system secara keseluruhan.

Aplikasi Large Capacity Burner

Large Capacity Burner dapat digunakan pada berbagai proses yang membutuhkan suplai energi panas dalam jumlah besar. Aplikasi aktual bergantung pada model burner, jenis bahan bakar, temperatur, dan desain equipment.

Furnace Berkapasitas Besar

Pada industrial furnace, burner menyediakan energi untuk memanaskan material hingga temperatur proses yang ditentukan.

Kebutuhan panas dapat dipengaruhi oleh berat material, specific heat, temperatur awal, target temperatur, waktu pemanasan, production rate, serta heat loss dari furnace.

Furnace berukuran besar juga dapat menggunakan lebih dari satu burner. Jumlah dan posisi burner perlu mempertimbangkan distribusi panas, geometri chamber, karakteristik flame, dan kebutuhan zonasi temperatur.

Process Heater

Process heater digunakan untuk menyediakan energi panas pada berbagai proses manufaktur dan pengolahan.

Burner pada aplikasi ini perlu disesuaikan dengan thermal duty yang dibutuhkan. Selain kapasitas maksimum, operating range juga penting karena beban proses dapat berubah selama produksi.

Pemilihan burner perlu mempertimbangkan temperatur proses, heat-transfer arrangement, bahan bakar, pressure condition, serta metode kontrol.

Thermal Processing Equipment

Large Capacity Burner juga dapat digunakan pada berbagai thermal processing equipment yang membutuhkan energi panas tinggi.

Kebutuhan setiap equipment berbeda. Ada proses yang membutuhkan temperatur tinggi secara konstan, sedangkan proses lainnya mengalami perubahan heat demand selama operating cycle.

Karena itu, kemampuan burner mengatur firing rate dapat menjadi salah satu parameter penting.

Industrial Dryer Berkapasitas Tinggi

Pada industrial dryer, energi panas digunakan untuk membantu mengurangi moisture dari material.

Untuk menentukan kapasitas burner, engineer perlu mengetahui production rate, inlet dan outlet moisture, jumlah air yang harus diuapkan, airflow, temperatur udara masuk dan keluar, exhaust condition, serta heat losses.

Dengan demikian, ukuran fisik dryer saja tidak dapat digunakan sebagai dasar menentukan burner.

Sistem Pemanasan Industri Skala Besar

Large Capacity Burners juga dapat dipertimbangkan pada sistem pemanasan industri khusus yang membutuhkan heat input tinggi.

Pada aplikasi semacam ini, data proses perlu dianalisis terlebih dahulu untuk menentukan apakah satu burner besar atau beberapa burner dengan kapasitas lebih kecil lebih sesuai dengan desain equipment.

Keputusan tersebut dapat dipengaruhi oleh kebutuhan temperature uniformity, turndown, zoning, redundancy, chamber geometry, dan pola operasi.

Perhitungan Thermal Load

Sebelum menentukan kapasitas MAXON Large Capacity Burner, kebutuhan energi proses perlu dihitung.

Thermal load dapat terdiri dari energi untuk memanaskan produk, udara, equipment, serta energi yang hilang dari sistem.

Beberapa komponen yang dapat diperhitungkan meliputi:

product heat load;
evaporation load jika terdapat moisture;
make-up air heating;
exhaust losses;
wall dan refractory losses;
opening losses;
conveyor atau fixture load;
serta kebutuhan heat-up.

Nilai total tersebut menjadi salah satu dasar dalam menentukan burner capacity.

Oversizing maupun undersizing perlu dihindari. Burner yang terlalu kecil berpotensi tidak mampu memenuhi thermal demand, sedangkan kapasitas yang terlalu besar dapat menimbulkan tantangan ketika proses membutuhkan heat input rendah.

Kebutuhan Combustion Air yang Besar

Semakin tinggi firing rate, semakin besar pula kebutuhan udara untuk proses pembakaran.

Karena itu, combustion air blower perlu mempunyai airflow dan pressure yang sesuai dengan kebutuhan burner dan pressure drop sistem.

Pemilihan blower tidak cukup berdasarkan airflow saja. Ducting, valve atau damper, burner pressure requirement, filter, dan berbagai hambatan pada jalur udara perlu diperhitungkan.

Perubahan performa blower juga dapat memengaruhi kondisi pembakaran. Pemeriksaan airflow dan pressure menjadi bagian penting dalam commissioning serta maintenance.

Desain Gas Train dan Fuel Supply

Large Capacity Burner membutuhkan suplai bahan bakar yang mampu memenuhi maximum firing demand.

Pada sistem berbahan bakar gas, jalur gas dapat melibatkan regulator, filter, pressure switch, safety shut-off valve, control valve, instrumentasi, serta piping.

Diameter piping dan kapasitas komponen perlu disesuaikan dengan flow dan pressure requirement.

Pressure drop dari sumber bahan bakar hingga burner juga perlu diperhitungkan. Tekanan yang terlihat cukup pada kondisi burner mati belum tentu sama ketika sistem beroperasi pada firing rate tinggi.

Flame dan Combustion Chamber

Kapasitas besar berarti karakteristik flame dan ruang pembakaran menjadi semakin penting.

Engineer perlu mengevaluasi flame length, flame diameter atau geometry, chamber dimensions, burner position, serta jarak terhadap refractory, tube, dan material proses.

Burner tidak sebaiknya dipilih hanya karena kapasitas kW-nya memenuhi perhitungan.

Karakteristik flame juga harus sesuai dengan combustion chamber agar sistem dapat menghasilkan distribusi panas yang dibutuhkan tanpa memberikan thermal loading yang tidak sesuai pada bagian equipment tertentu.

Turndown dan Modulation

Proses industri tidak selalu membutuhkan kapasitas maksimum.

Ketika production load berkurang atau temperatur sudah mendekati set point, kebutuhan energi dapat turun secara signifikan. Karena itu, turndown burner menjadi parameter penting.

Pada modulating system, burner dapat mengatur firing rate mengikuti heat demand.

Kemampuan operasi pada berbagai load membantu combustion system menyesuaikan output panas dengan kebutuhan aktual proses. Operating range yang dibutuhkan harus dibandingkan dengan kemampuan burner dan control system yang digunakan.

Sistem Kontrol Large Capacity Burner

Burner berkapasitas besar dapat diintegrasikan dengan temperature controller, PLC, burner management system, dan berbagai perangkat instrumentasi.

Control system dapat mengatur firing demand berdasarkan temperatur, pressure, atau process variable lainnya.

Pada modulating combustion system, fuel dan combustion air perlu dikendalikan secara terkoordinasi untuk menjaga kondisi pembakaran sepanjang operating range.

Control philosophy sebaiknya sudah ditentukan sejak tahap engineering karena akan memengaruhi pemilihan actuator, control valve, damper, sensor, serta sistem instrumentasi.

Safety System

Semakin besar kapasitas pembakaran, semakin besar energi yang dikelola oleh sistem. Karena itu, burner safety system merupakan bagian yang tidak dapat dipisahkan dari desain.

Sistem dapat mencakup flame supervision, fuel pressure monitoring, combustion air monitoring, safety shut-off valve, purge sequence, ignition sequence, temperature limit, emergency shutdown, serta interlock lainnya sesuai desain dan standar yang berlaku.

Safety device tidak boleh diperlakukan sebagai aksesori tambahan. Seluruh interlock perlu menjadi bagian dari combustion system sejak tahap perencanaan.

Commissioning Large Capacity Burner

Commissioning menjadi tahapan penting setelah instalasi selesai.

Tujuannya adalah memastikan burner, fuel system, combustion air, control, serta safety devices bekerja sesuai desain.

Pemeriksaan dapat mencakup fuel dan air pressure, valve operation, ignition sequence, flame detection, flame stability, temperature response, modulation, serta safety interlock.

Combustion parameters juga perlu diperiksa menggunakan instrumen yang sesuai. Adjustment sebaiknya tidak dilakukan hanya berdasarkan tampilan warna flame.

Karena burner berkapasitas besar melibatkan energi dan fuel flow yang tinggi, commissioning harus mengikuti dokumentasi pabrikan, desain engineering, dan dilakukan oleh personel yang kompeten.

Data untuk Memilih MAXON Large Capacity Burner

Sebelum melakukan pemilihan burner, beberapa data teknis yang perlu disiapkan antara lain jenis aplikasi, thermal load, jenis bahan bakar, fuel supply pressure, temperatur operasi, combustion chamber dimensions, furnace pressure, airflow, target heat-up time, production capacity, operating pattern, turndown requirement, control method, serta persyaratan emisi apabila berlaku.

Untuk proyek retrofit, data existing burner, foto nameplate, P&ID, layout, ukuran mounting, serta informasi kondisi operasi aktual juga sangat membantu.

Dengan data tersebut, pemilihan MAXON Large Capacity Burner dapat dilakukan berdasarkan kebutuhan proses secara menyeluruh. Fokusnya bukan sekadar mendapatkan burner dengan kapasitas besar, tetapi memastikan burner, fuel supply, combustion air, chamber, control system, dan safety system bekerja sebagai satu kesatuan yang sesuai dengan kebutuhan instalasi.

5. Miscellaneous Burners untuk Aplikasi Industri Khusus

Miscellaneous Burners merupakan kategori burner yang digunakan untuk kebutuhan pembakaran industri dengan karakteristik lebih khusus. Tidak semua aplikasi dapat menggunakan konfigurasi standar seperti Air Heating Burners, Furnace Burners, atau Tube Firing Burners, karena setiap proses dapat memiliki kondisi operasi, ruang pemasangan, kebutuhan flame, dan metode pemanasan yang berbeda.

Pada aplikasi khusus, pemilihan MAXON Burner perlu dimulai dengan memahami proses secara keseluruhan. Kapasitas panas saja belum cukup untuk menentukan burner yang sesuai. Engineer juga perlu mengevaluasi karakteristik flame, kondisi combustion chamber, jenis bahan bakar, temperatur operasi, pressure, airflow, serta cara burner akan diintegrasikan dengan mesin.

Kebutuhan Bentuk dan Karakteristik Flame

Setiap combustion chamber mempunyai geometri yang berbeda. Karena itu, karakteristik flame menjadi salah satu faktor penting dalam pemilihan burner.

Suatu aplikasi mungkin membutuhkan flame yang relatif panjang untuk menjangkau area pemanasan tertentu, sedangkan aplikasi lain membutuhkan distribusi panas pada area yang lebih luas. Karakteristik flame juga perlu disesuaikan dengan jarak terhadap produk, refractory, tube, atau komponen lain di dalam equipment.

Pemilihan burner sebaiknya mempertimbangkan flame geometry dan firing rate secara bersamaan. Burner dengan kapasitas yang mencukupi belum tentu sesuai apabila karakteristik flame tidak cocok dengan ruang yang tersedia.

Metode Pencampuran Udara dan Bahan Bakar

Proses pembakaran membutuhkan suplai bahan bakar dan oksigen dengan kondisi yang sesuai. Pada aplikasi khusus, metode pencampuran fuel dan combustion air dapat menjadi salah satu pertimbangan dalam menentukan tipe burner.

Perbedaan desain burner dapat menghasilkan karakteristik pembakaran yang berbeda. Karena itu, parameter seperti fuel type, fuel pressure, combustion airflow, air pressure, turndown, dan operating condition perlu diketahui sejak tahap awal.

Pengaturan air-fuel ratio kemudian perlu disesuaikan dengan spesifikasi burner dan sistem pembakaran yang digunakan.

Burner untuk Ruang Pemasangan Terbatas

Tidak semua mesin mempunyai ruang yang luas untuk pemasangan combustion equipment. Pada proyek retrofit khususnya, engineer dapat menghadapi keterbatasan dimensi akibat konstruksi existing equipment.

Selain ukuran burner, perlu diperhatikan ruang untuk gas train, combustion air piping atau ducting, ignition system, flame detector, actuator, serta akses untuk inspection dan maintenance.

Karena itu, keterbatasan ruang sebaiknya diketahui sebelum model burner ditentukan. Memilih burner terlebih dahulu tanpa mengevaluasi layout dapat menimbulkan kesulitan pada tahap instalasi.

Kondisi Temperatur Khusus

Beberapa proses beroperasi pada temperatur yang berbeda dari aplikasi pemanasan pada umumnya. Kondisi tersebut dapat memengaruhi pemilihan burner maupun konstruksi di sekitarnya.

Data seperti normal operating temperature, maximum temperature, combustion air temperature, dan kondisi chamber perlu diinformasikan.

Material burner, mounting arrangement, refractory, serta komponen pendukung harus sesuai dengan kondisi operasi aktual dan spesifikasi equipment.

Orientasi dan Posisi Pemasangan

Pada mesin tertentu, posisi burner sudah ditentukan oleh konstruksi equipment. Burner mungkin perlu dipasang dengan orientasi tertentu sesuai desain yang disetujui untuk model tersebut.

Orientasi pemasangan dapat berhubungan dengan flame direction, distribusi panas, routing fuel line, posisi flame detector, ignition equipment, dan akses maintenance.

Karena itu, posisi burner tidak sebaiknya diubah hanya untuk mempermudah instalasi tanpa memastikan bahwa konfigurasi tersebut diperbolehkan oleh desain dan dokumentasi burner.

Integrasi dengan Mesin dan Control System

Miscellaneous Burner juga dapat membutuhkan integrasi khusus dengan sistem kontrol mesin.

Burner dapat berinteraksi dengan PLC, temperature controller, burner management system, safety interlock, pressure switch, actuator, flame safeguard, serta perangkat instrumentasi lainnya.

Control philosophy perlu ditentukan sejak awal. Sistem dapat menggunakan on/off, high/low, atau modulating control sesuai kebutuhan proses dan kemampuan equipment.

Safety interlock juga harus tetap menjadi bagian dari desain. Integrasi dengan PLC tidak menggantikan kebutuhan fungsi keselamatan yang dipersyaratkan pada combustion system.

Data yang Diperlukan untuk Memilih Miscellaneous Burner

Karena aplikasinya bersifat khusus, pengumpulan data engineering menjadi sangat penting. Informasi yang sebaiknya tersedia meliputi jenis proses, heat input, bahan bakar, fuel pressure, combustion air condition, operating temperature, chamber dimensions, furnace pressure, target flame characteristic, operating cycle, turndown, mounting orientation, control method, serta keterbatasan ruang instalasi.

Untuk proyek retrofit burner, informasi tambahan seperti model burner existing, foto nameplate, drawing, ukuran mounting, P&ID, foto combustion chamber, dan kondisi aktual mesin dapat membantu proses evaluasi.

Dengan demikian, kategori MAXON Miscellaneous Burners memberikan pilihan untuk berbagai kebutuhan pembakaran yang tidak selalu dapat dipenuhi menggunakan konfigurasi burner umum. Karena aplikasinya lebih spesifik, pemilihan burner perlu dilakukan berdasarkan kondisi proses secara menyeluruh sehingga kapasitas, flame characteristic, fuel dan air supply, mounting, control system, serta safety system dapat dirancang sebagai satu kesatuan.

Cara Kerja Sistem MAXON Burner

MAXON Burner bekerja sebagai bagian dari sistem pembakaran industri yang mengubah energi bahan bakar menjadi energi panas untuk kebutuhan proses. Panas yang dihasilkan dapat digunakan pada furnace, industrial oven, dryer, air heating system, process heater, maupun aplikasi thermal processing lainnya.

Walaupun setiap tipe MAXON Burner mempunyai desain dan karakteristik berbeda, prinsip kerja sistem pembakaran secara umum melibatkan suplai bahan bakar, combustion air, purge, ignition, flame supervision, hingga pengaturan firing rate.

Seluruh tahapan tersebut dikendalikan dalam urutan tertentu agar burner dapat beroperasi sesuai kebutuhan proses dan sistem keselamatan.

1. Suplai Bahan Bakar ke Burner

Proses dimulai dari penyediaan bahan bakar menuju burner. Pada sistem berbahan bakar gas, fuel supply umumnya melewati rangkaian yang sering disebut gas train.

Tergantung desain instalasi, gas train dapat terdiri dari filter, pressure regulator, pressure switch, safety shut-off valve, control valve, serta komponen pendukung lainnya.

Tekanan dan flow bahan bakar harus sesuai dengan kebutuhan burner. Tekanan gas yang tidak mencukupi dapat menyebabkan burner tidak mampu mencapai heat input yang dibutuhkan. Sebaliknya, kondisi tekanan di luar operating range juga perlu dicegah melalui desain dan perangkat kontrol yang sesuai.

Ketika burner belum mendapatkan izin untuk beroperasi, safety shut-off valve menjaga suplai bahan bakar dalam kondisi yang ditentukan oleh safety system.

2. Suplai Combustion Air

Selain bahan bakar, proses pembakaran membutuhkan udara yang mengandung oksigen.

Pada sistem forced-air, udara pembakaran dapat disediakan oleh combustion air blower. Blower harus mampu menghasilkan airflow dan pressure yang sesuai dengan kebutuhan burner pada operating range yang digunakan.

Jumlah udara dan bahan bakar mempunyai hubungan langsung dengan kualitas pembakaran. Udara yang tidak mencukupi dapat menghasilkan kondisi pembakaran yang tidak diinginkan, sedangkan excess air yang terlalu tinggi dapat membawa lebih banyak energi keluar bersama gas buang dan memengaruhi efisiensi sistem.

Oleh karena itu, pengaturan air-fuel ratio menjadi salah satu bagian penting dalam combustion control.

3. Safety Interlock dan Permissive

Sebelum burner melakukan ignition, control system perlu memastikan kondisi yang dipersyaratkan telah terpenuhi.

Sistem dapat memonitor parameter seperti:

tekanan gas;
kondisi combustion air;
posisi valve atau damper;
temperatur;
status equipment;
emergency stop;
dan interlock lain sesuai desain.

Jika salah satu permissive penting tidak terpenuhi, sequence burner dapat dihentikan sehingga proses ignition tidak dilanjutkan.

Konfigurasi interlock tidak sama untuk setiap instalasi. Karena itu, logic aktual harus mengikuti desain mesin, dokumentasi pabrikan, dan standar keselamatan yang berlaku.

4. Pre-Purge Sebelum Ignition

Pada banyak sistem burner industri terdapat proses pre-purge sebelum bahan bakar utama dinyalakan.

Pada tahap ini, airflow digunakan untuk melakukan pergantian udara pada combustion chamber atau jalur terkait sesuai sequence yang dirancang.

Purge merupakan bagian dari safety sequence dan tidak boleh dianggap sebagai sekadar waktu tunggu sebelum burner menyala.

Durasi purge, airflow, posisi damper, serta jumlah pergantian udara harus mengikuti desain dan standar yang berlaku. Nilainya tidak boleh ditentukan hanya berdasarkan perkiraan operator.

Setelah purge selesai dan seluruh kondisi yang diperlukan tetap terpenuhi, burner management system dapat melanjutkan ke tahapan ignition.

5. Proses Ignition

Tahap berikutnya adalah ignition atau penyalaan.

Ignition system menghasilkan sumber penyalaan sesuai konfigurasi burner. Beberapa sistem menggunakan pilot flame sebelum membuka main fuel, sementara desain lainnya dapat menggunakan metode ignition yang berbeda.

Urutan dasarnya dapat melibatkan ignition source, suplai bahan bakar pada kondisi ignition, pembentukan flame, kemudian verifikasi keberadaan flame.

Sequence aktual harus mengikuti konfigurasi MAXON Burner dan combustion control yang digunakan.

6. Flame Detection dan Flame Supervision

yang terbentuk perlu dimonitor menggunakan flame detection system.

detector memberikan sinyal kepada flame safeguard atau burner management system bahwa pembakaran telah terbentuk dan dapat dideteksi sesuai persyaratan sistem.

Jika flame tidak terbentuk dalam waktu yang ditentukan atau flame hilang ketika burner sedang beroperasi, safety system dapat memerintahkan safety shut-off valve menutup aliran bahan bakar sesuai logic keselamatan.

Fungsi ini dikenal sebagai flame supervision.

Karena berhubungan langsung dengan keselamatan, flame detector dan flame safeguard harus diperiksa serta dirawat sesuai prosedur yang berlaku.

7. Main Flame dan Burner Operation

Setelah flame berhasil dibuktikan dan seluruh operating permissive terpenuhi, burner dapat memasuki kondisi operasi normal.

Energi dari pembakaran kemudian digunakan sesuai aplikasinya.

Pada air heating burner, panas dapat digunakan untuk meningkatkan temperatur aliran udara. Pada furnace burner, energi dilepaskan ke dalam combustion chamber. Sementara pada tube firing burner, panas dihasilkan pada sistem tube dan ditransfer melalui permukaan tube menuju area proses.

Karakteristik perpindahan panas karena itu bergantung pada tipe burner dan desain equipment.

8. Modulation Berdasarkan Kebutuhan Panas

Setelah burner beroperasi, kapasitas panas tidak selalu harus berada pada kondisi maksimum.

Pada modulating burner, firing rate dapat dinaikkan atau diturunkan mengikuti kebutuhan proses.

Temperature sensor mengukur kondisi aktual, kemudian temperature controller membandingkannya dengan set point.

Sebagai contoh, apabila temperatur aktual berada di bawah target, controller dapat menghasilkan heat demand yang lebih tinggi. Combustion control kemudian mengatur fuel dan combustion air sesuai control philosophy.

Ketika temperatur mendekati set point, firing rate dapat dikurangi untuk membantu mempertahankan temperatur.

Metode pengaturan burner secara umum dapat berupa on/off, high/low, atau modulating control, tergantung desain sistem.

9. Menjaga Air-Fuel Ratio Saat Modulation

Pada modulating combustion system, bahan bakar dan udara perlu diatur secara terkoordinasi.

Ketika fuel flow meningkat, combustion air juga harus menyesuaikan sesuai kebutuhan pembakaran. Begitu pula ketika burner bergerak menuju low fire.

Tujuannya adalah menjaga kondisi pembakaran yang sesuai sepanjang operating range.

Pengaturan tersebut dapat melibatkan fuel control valve, air damper, actuator, serta combustion control system sesuai konfigurasi instalasi.

Combustion tuning perlu dilakukan menggunakan instrumen yang sesuai, bukan hanya berdasarkan pengamatan warna flame.

10. Shutdown Burner

Ketika heat demand berhenti atau terdapat perintah shutdown, sistem akan menghentikan pembakaran sesuai sequence yang telah dirancang.

Fuel supply ditutup melalui perangkat keselamatan dan sistem memastikan burner berada dalam kondisi yang ditentukan.

Pada instalasi tertentu dapat terdapat post-purge atau tahapan tambahan setelah flame berhenti, tergantung desain equipment.

Jika shutdown disebabkan oleh safety trip, penyebab trip perlu diperiksa sebelum burner dioperasikan kembali. Safety interlock tidak seharusnya di-bypass hanya agar burner dapat kembali menyala.

Urutan Kerja MAXON Burner Secara Sederhana

Secara umum, alur kerja combustion system dapat digambarkan sebagai:

Fuel & Air Supply → Safety Permissive → Pre-Purge → Ignition → Flame Detection → Main Burner Operation → Modulation → Shutdown

Urutan aktual dapat berbeda menurut model burner, aplikasi, burner management system, dan standar keselamatan yang digunakan.

Dengan memahami cara kerja MAXON Burner, operator maupun engineer dapat melihat bahwa burner bukan hanya perangkat yang menghasilkan api. Burner merupakan bagian dari sistem terintegrasi yang melibatkan fuel supply, combustion air, ignition, flame detection, safety interlock, temperature control, dan modulation.

Karena sistem pembakaran melibatkan bahan bakar dan temperatur tinggi, pengaturan parameter keselamatan, commissioning, troubleshooting, serta perubahan sequence harus mengikuti manual resmi MAXON untuk model burner yang digunakan, desain combustion system, dan dilakukan oleh personel yang kompeten.

Komponen Pendukung MAXON Burner dan Fungsinya

MAXON Burner merupakan bagian dari sebuah sistem pembakaran industri yang terdiri dari berbagai perangkat pendukung. Agar burner dapat melakukan proses ignition, menghasilkan flame yang stabil, mengatur kapasitas panas, dan melakukan shutdown sesuai kebutuhan, diperlukan kombinasi komponen bahan bakar, combustion air, instrumentasi, serta sistem kontrol.

Konfigurasi setiap combustion system dapat berbeda tergantung model burner, kapasitas, jenis bahan bakar, metode kontrol, aplikasi, dan persyaratan keselamatan. Karena itu, komponen pendukung tidak sebaiknya dipilih secara terpisah tanpa mempertimbangkan desain sistem secara keseluruhan.

Combustion Air Blower

Combustion air blower berfungsi menyediakan udara pembakaran pada sistem yang menggunakan forced combustion air. Udara mengandung oksigen yang diperlukan dalam proses pembakaran bahan bakar.

Pemilihan blower perlu mempertimbangkan dua parameter utama, yaitu airflow dan discharge pressure. Blower harus mampu menyediakan volume udara sekaligus tekanan yang dibutuhkan burner pada operating range yang direncanakan.

Kinerja blower juga dapat dipengaruhi oleh filter, ducting, damper, temperatur udara, serta pressure drop pada sistem.

Suplai udara yang tidak sesuai dapat memengaruhi air-fuel ratio dan kestabilan pembakaran. Oleh karena itu, combustion air blower perlu dipilih sebagai bagian dari perhitungan sistem burner.

Gas Pressure Regulator

Gas pressure regulator berfungsi mengatur tekanan gas dari supply line menjadi tekanan yang sesuai dengan kebutuhan sistem pembakaran.

Tekanan gas merupakan parameter penting karena berkaitan dengan flow bahan bakar dan kemampuan burner menghasilkan heat input yang diperlukan.

Regulator perlu dipilih berdasarkan jenis gas, inlet pressure, outlet pressure yang dibutuhkan, kapasitas flow, serta karakteristik instalasi.

Pressure regulator bukan sekadar perangkat untuk “mengecilkan tekanan”. Regulator harus mampu mempertahankan kondisi downstream yang sesuai ketika firing rate burner berubah.

Safety Shut-Off Valve

Safety shut-off valve merupakan bagian penting pada fuel train. Fungsinya adalah menghentikan suplai bahan bakar ketika burner tidak beroperasi atau ketika sistem keselamatan memberikan perintah shutdown.

Ketika burner mengalami kondisi trip atau safety interlock tidak terpenuhi, sistem kontrol dapat memerintahkan valve untuk menutup sesuai safety sequence yang dirancang.

Jumlah, tipe, arrangement, serta spesifikasi safety shut-off valve perlu mengikuti desain combustion system, manual equipment, dan standar keselamatan yang berlaku.

Gas Control Valve

Berbeda dengan safety shut-off valve yang mempunyai fungsi utama untuk isolasi keselamatan, control valve digunakan untuk mengatur jumlah bahan bakar yang menuju burner sesuai kebutuhan panas.

Pada modulating burner, posisi control valve dapat berubah mengikuti firing demand.

Ketika proses membutuhkan panas lebih besar, sistem kontrol dapat meningkatkan firing rate. Ketika temperatur mendekati set point dan heat demand berkurang, firing rate dapat diturunkan.

Control valve perlu dipilih berdasarkan flow requirement, pressure condition, karakteristik bahan bakar, turndown, actuator, dan control philosophy.

Air Control Valve atau Damper

Selain bahan bakar, jumlah combustion air juga perlu dikendalikan.

Pada beberapa konfigurasi, pengaturan udara dilakukan menggunakan air control valve atau damper yang terhubung dengan actuator.

Gerakan fuel control dan air control perlu dikoordinasikan agar air-fuel ratio tetap berada pada kondisi yang sesuai sepanjang operating range burner.

Metode pengaturannya bergantung pada desain combustion control yang digunakan.

Gas dan Air Pressure Switch

Pressure switch digunakan sebagai bagian dari monitoring dan interlock sistem.

Gas pressure switch dapat digunakan untuk mendeteksi apakah tekanan bahan bakar berada dalam kondisi yang diizinkan. Dalam suatu desain dapat terdapat fungsi monitoring untuk kondisi low gas pressure maupun high gas pressure.

Air pressure switch dapat digunakan untuk memverifikasi kondisi combustion air sebelum atau selama burner beroperasi.

Jika kondisi yang dipersyaratkan tidak terpenuhi, burner management atau safety control dapat mencegah ignition atau melakukan shutdown sesuai logic sistem.

Flame Detector

Flame detector berfungsi memastikan keberadaan flame selama sequence pembakaran.

Setelah ignition dilakukan, sistem harus mengetahui apakah flame benar-benar terbentuk dan dapat dideteksi sesuai konfigurasi flame supervision.

Jika flame tidak terdeteksi dalam kondisi yang dipersyaratkan, fuel supply harus dikendalikan oleh safety system sesuai sequence yang dirancang.

Jenis flame detection dapat berbeda-beda tergantung burner, jenis bahan bakar, karakteristik flame, dan sistem kontrol yang digunakan.

Karena itu, pemilihan flame detector harus mengikuti spesifikasi burner dan flame safeguard system.

Ignition System

Ignition system menyediakan sumber energi untuk memulai pembakaran.

Tergantung konfigurasi burner, sistem dapat menggunakan metode ignition tertentu atau pilot system sebelum main flame beroperasi.

Ignition system dapat melibatkan komponen seperti ignition transformer, electrode, ignition cable, pilot assembly, serta perangkat terkait lainnya sesuai desain.

Posisi dan kondisi ignition component sangat penting. Electrode yang aus, kotor, rusak, atau mempunyai gap yang tidak sesuai dapat menjadi salah satu penyebab burner mengalami ignition failure.

Flame Safeguard atau Burner Management System

Flame safeguard atau burner management system mempunyai fungsi penting dalam menjalankan dan mengawasi sequence burner.

Sistem ini dapat berinteraksi dengan berbagai safety interlock, ignition system, flame detector, pressure switch, dan fuel shut-off valve.

Sebelum burner melakukan ignition, beberapa kondisi permissive harus terpenuhi sesuai desain. Sistem kemudian menjalankan sequence yang dapat mencakup purge, ignition, flame proving, operation, dan shutdown.

Detail sequence berbeda menurut combustion system sehingga harus mengikuti desain serta persyaratan keselamatan yang berlaku.

Temperature Sensor

Temperature sensor memberikan informasi mengenai temperatur aktual proses kepada control system.

Jenis sensor yang digunakan dapat berupa thermocouple, RTD, atau sensor temperatur lainnya sesuai operating range dan kebutuhan aplikasi.

Posisi pemasangan sensor juga penting. Sensor harus ditempatkan pada lokasi yang dapat memberikan pembacaan temperatur yang representatif terhadap proses.

Kesalahan penempatan sensor dapat menyebabkan controller menerima informasi yang kurang menggambarkan kondisi produk atau chamber sebenarnya.

Temperature Controller

Temperature controller membandingkan nilai temperatur aktual dari sensor dengan set point yang ditentukan operator atau process control system.

Selisih antara process value dan set point kemudian digunakan untuk menentukan heat demand.

Pada modulating system, output controller dapat digunakan untuk mengatur firing rate burner melalui actuator atau combustion control system.

Pengaturan controller yang sesuai membantu mempertahankan temperatur lebih stabil sekaligus menghindari perubahan firing rate yang tidak diperlukan.

Actuator

Actuator mengubah sinyal kontrol menjadi gerakan mekanis untuk mengoperasikan valve, damper, atau perangkat pengatur lainnya.

Dalam combustion system, actuator dapat menjadi bagian penting dalam pengaturan fuel flow dan combustion air.

Pemilihan actuator perlu memperhatikan torque, operating time, control signal, fail position, serta kompatibilitas dengan valve atau damper yang digunakan.

Filter atau Strainer

Kotoran pada jalur bahan bakar dapat mengganggu kerja regulator, valve, dan komponen gas train lainnya. Karena itu, sistem dapat menggunakan filter atau strainer sesuai desain.

Komponen tersebut perlu diperiksa dan dirawat secara berkala. Filter yang mengalami penyumbatan dapat meningkatkan pressure drop dan memengaruhi suplai bahan bakar menuju burner.

Pentingnya Integrasi Komponen MAXON Burner

Performa MAXON Burner tidak hanya bergantung pada burner head. Combustion air blower, gas regulator, safety shut-off valve, control valve, pressure switch, flame detector, ignition system, temperature controller, actuator, dan safety control harus bekerja sebagai satu sistem.

Sebagai contoh, burner dengan kapasitas yang sesuai tetap dapat mengalami masalah apabila tekanan gas tidak mencukupi, blower tidak mampu menghasilkan airflow yang diperlukan, flame detector tidak bekerja dengan benar, atau control system tidak dikonfigurasi sesuai kebutuhan proses.

Karena itu, saat melakukan desain baru maupun retrofit MAXON Burner, evaluasi sebaiknya mencakup keseluruhan combustion system. Data seperti model burner, bahan bakar, heat input, gas supply pressure, combustion air requirement, control method, operating temperature, serta safety requirement perlu diketahui sebelum menentukan komponen pendukung.

Integrasi yang tepat membantu sistem burner mencapai pembakaran yang stabil, pengendalian temperatur yang sesuai, serta operasi yang memenuhi persyaratan keselamatan instalasi. Untuk pemasangan, commissioning, dan perubahan pada safety circuit, pekerjaan perlu mengikuti dokumentasi pabrikan dan dilakukan oleh personel yang kompeten.

Perbedaan Direct Fired dan Indirect Fired Burner

Dalam memilih burner industri, salah satu hal penting yang perlu dipahami adalah metode perpindahan panas yang digunakan. Secara umum, sistem pemanasan dapat dibedakan menjadi direct fired dan indirect fired. Keduanya sama-sama memanfaatkan energi dari proses pembakaran, tetapi berbeda dalam cara panas dan gas hasil pembakaran berinteraksi dengan media proses.

Pemilihan antara direct fired dan indirect fired berpengaruh terhadap desain equipment, efisiensi perpindahan panas, kualitas atmosfer proses, sistem exhaust, hingga jenis burner yang digunakan.

Direct Fired Burner

Pada direct fired burner, panas dari pembakaran digunakan secara langsung pada aliran udara atau ruang proses. Flame dan combustion products tidak dipisahkan oleh heat exchanger dari media yang dipanaskan.

Pada aplikasi air heating, misalnya, burner dapat dipasang pada duct atau chamber. Gas panas hasil pembakaran bercampur dengan aliran udara proses sehingga temperatur udara meningkat sebelum dialirkan menuju bagian produksi.

Konfigurasi ini dapat ditemukan pada berbagai industrial dryer, oven, process air heater, dan thermal processing equipment lainnya apabila karakteristik proses memungkinkan penggunaan direct heating.

Salah satu karakteristik direct fired adalah jalur perpindahan energinya relatif langsung karena tidak memerlukan permukaan heat exchanger sebagai pemisah utama antara pembakaran dan udara proses.

Namun, keberadaan combustion products dalam aliran proses harus diperhitungkan. Tidak semua produk atau proses sesuai dengan metode ini.

Kapan Direct Fired Digunakan?

Direct fired dapat dipertimbangkan ketika proses memungkinkan udara panas bercampur dengan produk hasil pembakaran dan desain equipment memang dibuat untuk metode tersebut.

Beberapa parameter yang perlu dievaluasi meliputi process temperature, airflow, jenis bahan bakar, kualitas udara yang dibutuhkan, karakteristik material, exhaust system, dan persyaratan keselamatan.

Untuk aplikasi yang sensitif terhadap atmosfer proses atau tidak mengizinkan combustion products masuk ke aliran proses, indirect heating dapat menjadi konfigurasi yang lebih relevan.

Indirect Fired Burner

Pada indirect fired system, terdapat pemisah fisik antara combustion products dengan media yang akan dipanaskan. Pemisah tersebut dapat berupa tube, radiant tube, atau heat exchanger, tergantung desain equipment.

Burner menghasilkan flame dan hot combustion gases pada satu sisi sistem. Energi kemudian melewati permukaan pemisah dan ditransfer menuju udara, material, atau media proses di sisi lainnya.

Dengan metode tersebut, combustion products dapat dialirkan menuju exhaust tanpa harus bercampur langsung dengan media proses.

Kapan Indirect Fired Digunakan?

Indirect heating dapat digunakan ketika proses membutuhkan pemisahan antara combustion atmosphere dan process atmosphere.

Contohnya adalah aplikasi tertentu yang menggunakan tube firing burner, di mana flame berada di dalam tube sementara panas ditransfer melalui permukaan tube menuju ruang proses.

Dalam menentukan sistem indirect fired, beberapa parameter yang perlu diperhatikan antara lain luas permukaan perpindahan panas, material tube atau heat exchanger, allowable temperature, heat flux, pressure drop, exhaust arrangement, dan thermal expansion.

Perbedaan Efisiensi Perpindahan Panas

Direct fired mempunyai jalur perpindahan panas yang lebih langsung karena energi hasil pembakaran dapat masuk ke aliran proses tanpa terlebih dahulu melewati dinding heat exchanger.

Pada indirect fired, energi harus ditransfer melalui permukaan pemisah. Performa sistem karena itu sangat dipengaruhi oleh desain dan kondisi heat transfer surface.

Namun, efisiensi aktual tidak dapat ditentukan hanya berdasarkan apakah sistem direct atau indirect. Temperatur exhaust, excess air, insulation, recirculation, heat recovery, kondisi equipment, serta operating load juga memengaruhi konsumsi energi keseluruhan.

Perbedaan Direct Fired dan Indirect Fired Secara Ringkas

Parameter	Direct Fired	Indirect Fired
Kontak combustion products dengan media proses	Dapat terjadi	Dipisahkan
Permukaan pemisah utama	Umumnya tidak diperlukan	Menggunakan tube/heat exchanger
Perpindahan panas	Lebih langsung	Melalui permukaan pemisah
Atmosfer proses	Dipengaruhi konfigurasi pembakaran	Lebih terpisah dari combustion gases
Equipment tambahan	Relatif bergantung desain sistem	Membutuhkan heat-transfer surface
Contoh aplikasi	Air heating, dryer, oven tertentu	Tube heating, oven/process heating tertentu

Direct atau Indirect Fired: Mana yang Tepat?

Tidak ada satu metode yang selalu lebih tepat untuk seluruh aplikasi. Direct fired burner dapat sesuai ketika proses memungkinkan combustion products berada dalam aliran udara yang dipanaskan dan membutuhkan perpindahan energi secara langsung.

Sebaliknya, indirect fired burner dapat dipilih ketika proses membutuhkan pemisahan antara gas hasil pembakaran dan atmosfer atau media proses.

Pada aplikasi MAXON Burner, pemilihan konfigurasi sebaiknya dilakukan berdasarkan data teknis seperti heat load, temperatur operasi, airflow, jenis material, kualitas process atmosphere, bahan bakar, exhaust requirement, turndown, serta konstruksi equipment. Dengan memahami perbedaan direct fired dan indirect fired sejak awal, sistem burner dapat dirancang sesuai kebutuhan proses dan karakteristik produksi.

Bagaimana Memilih MAXON Burner yang Tepat?

Pemilihan burner membutuhkan data engineering. Berikut parameter utama yang perlu dipersiapkan.

1. Tentukan kebutuhan heat input

Pertama, tentukan berapa besar energi panas yang diperlukan proses.

Kapasitas dapat dinyatakan dalam kW atau unit energi lain.

Kebutuhan heat input tidak selalu sama dengan panas yang diterima produk karena terdapat berbagai heat loss pada sistem.

Perhitungan dapat mempertimbangkan:

massa material;
specific heat;
kenaikan temperatur;
waktu pemanasan;
airflow;
heat loss;
exhaust;
efisiensi sistem;
dan kondisi operasi.

2. Tentukan jenis aplikasi

Apakah burner digunakan untuk:

air heating, furnace, tube firing, oven, dryer, process heating, atau kebutuhan lainnya?

Informasi ini membantu mempersempit kategori burner.

3. Tentukan bahan bakar

Jenis bahan bakar harus diketahui sejak awal.

Data yang perlu diperhatikan dapat mencakup komposisi, heating value, supply pressure, dan kondisi bahan bakar.

Jangan mengasumsikan bahwa setiap burner dapat menggunakan semua bahan bakar tanpa perubahan konfigurasi.

4. Ketahui temperatur proses

Catat:

inlet temperature, operating temperature, target outlet temperature, serta maximum temperature.

Data temperatur membantu menentukan kebutuhan energi dan kesesuaian equipment.

5. Ketahui airflow

Untuk air heating, airflow merupakan parameter sangat penting.

Informasi sebaiknya mencakup volume flow atau mass flow, temperatur udara, pressure, serta kondisi duct.

6. Perhatikan combustion chamber

Untuk furnace burner, data chamber dapat mencakup:

panjang;
lebar;
tinggi;
volume;
posisi burner;
jumlah burner;
kondisi refractory;
operating pressure;
serta posisi exhaust.

Hal ini penting untuk menilai kesesuaian karakteristik flame.

7. Tentukan kebutuhan turndown

Proses tidak selalu beroperasi pada kapasitas maksimum.

Ketika production load turun, kebutuhan panas juga dapat menurun. Karena itu burner dan control system perlu mempunyai operating range yang sesuai.

8. Perhatikan target emisi

Persyaratan emisi berbeda berdasarkan industri, lokasi, regulasi, dan proses.

Jika fasilitas mempunyai batas tertentu untuk NOx, CO, atau parameter lain, informasi tersebut harus dimasukkan sejak tahap pemilihan combustion equipment.

9. Tentukan control philosophy

Tentukan apakah proses membutuhkan:

on/off control;
high/low control;
modulating control;
ratio control;
PLC integration;
atau sistem kontrol lainnya.

Control philosophy mempengaruhi pemilihan valve, actuator, instrument, dan panel.

MAXON Burner untuk Oven Industri

MAXON Burner untuk oven industri dapat digunakan sebagai sumber panas pada berbagai proses produksi yang membutuhkan temperatur terkontrol. Industrial oven mempunyai karakteristik yang jauh lebih beragam dibandingkan oven untuk penggunaan umum karena dapat dirancang untuk proses batch maupun continuous, temperatur rendah hingga tinggi, serta kapasitas produksi yang berbeda-beda.

Aplikasinya dapat mencakup proses drying, curing, baking, preheating, coating, heat treatment ringan, dan berbagai thermal processing lainnya. Karena kebutuhan setiap proses berbeda, pemilihan burner perlu mempertimbangkan tidak hanya temperatur oven, tetapi juga beban produk, sirkulasi udara, waktu pemanasan, exhaust, serta kehilangan panas dari keseluruhan sistem.

Cara Kerja Burner pada Industrial Oven

Pada oven yang menggunakan sistem pemanasan udara, burner menghasilkan energi panas yang kemudian digunakan untuk meningkatkan temperatur udara proses. Udara panas tersebut dapat disirkulasikan melalui chamber sehingga panas berpindah ke produk.

Pada sistem dengan recirculation airflow, sebagian udara dari chamber dialirkan kembali melalui sistem sirkulasi dan dipanaskan sesuai kebutuhan. Konfigurasi seperti ini dapat membantu mempertahankan distribusi temperatur sesuai desain oven.

Namun, tidak semua industrial oven menggunakan metode pemanasan yang sama. Terdapat sistem direct-fired maupun indirect-fired, sehingga jenis MAXON Burner dan konfigurasi combustion system perlu disesuaikan dengan kebutuhan proses.

Volume Chamber

Dimensi dan volume chamber merupakan data awal yang penting, tetapi tidak dapat digunakan sebagai satu-satunya dasar menentukan kapasitas burner.

Dua oven dengan ukuran chamber yang sama dapat membutuhkan kapasitas panas berbeda apabila berat produk, temperatur kerja, waktu heat-up, exhaust, dan pola produksinya berbeda.

Selain volume, informasi mengenai panjang, lebar, tinggi, konstruksi dinding, ketebalan insulation, posisi burner, serta konfigurasi airflow dapat membantu proses evaluasi.

Temperatur Awal dan Temperatur Kerja

Selisih antara initial temperature dan target operating temperature memengaruhi energi yang diperlukan selama proses pemanasan.

Sebagai contoh, menaikkan temperatur oven dari kondisi lingkungan menuju 100°C tentu mempunyai kebutuhan berbeda dengan proses yang harus mencapai beberapa ratus derajat Celsius.

Temperatur produk juga perlu dibedakan dari temperatur udara di dalam chamber. Walaupun udara telah mencapai set point, material dengan massa besar mungkin membutuhkan waktu lebih lama untuk mencapai temperatur yang ditentukan.

Heat-Up Time

Heat-up time menunjukkan waktu yang tersedia untuk menaikkan temperatur oven dan produk menuju kondisi operasi.

Target heat-up yang lebih cepat biasanya membutuhkan heat input lebih tinggi. Namun, kapasitas burner tetap harus disesuaikan dengan kemampuan oven dan material menerima panas.

Pada proses tertentu, pemanasan yang terlalu cepat juga tidak selalu diinginkan karena dapat memengaruhi kualitas produk atau keseragaman temperatur.

Berat dan Karakteristik Produk

Product load merupakan salah satu komponen penting dalam perhitungan thermal load.

Data yang diperlukan tidak hanya berat produk, tetapi juga jenis material dan karakteristik termalnya. Material logam, plastik, keramik, produk berbasis air, dan material lainnya mempunyai kebutuhan energi yang berbeda.

Jika terdapat tray, rack, trolley, conveyor, fixture, atau komponen pendukung lain yang ikut masuk ke oven, massa komponen tersebut juga dapat menjadi bagian dari beban yang perlu dipanaskan.

Kapasitas Produksi

Untuk continuous industrial oven, production rate biasanya menjadi parameter penting.

Kapasitas dapat dinyatakan dalam kg/jam, unit/jam, meter/jam, atau parameter lain sesuai proses. Burner harus mampu menyediakan energi yang cukup untuk memanaskan produk secara berkelanjutan pada production rate yang direncanakan.

Pada batch oven, analisis lebih banyak berkaitan dengan berat setiap batch, cycle time, loading-unloading, dan target temperatur.

Exhaust Rate

Industrial oven dapat membutuhkan exhaust untuk memenuhi kebutuhan proses dan ventilasi sesuai desain.

Udara panas yang dibuang melalui exhaust membawa energi keluar dari sistem. Semakin besar exhaust flow dan perbedaan temperaturnya terhadap udara pengganti, semakin besar pula beban panas yang mungkin harus digantikan burner.

Meskipun demikian, exhaust rate tidak boleh dikurangi sembarangan untuk menghemat bahan bakar. Exhaust dapat berkaitan dengan pengendalian uap, produk proses, pressure balance, dan keselamatan.

Recirculation Airflow

Pada oven dengan forced circulation, recirculation airflow membantu mendistribusikan udara panas ke seluruh chamber.

Distribusi airflow yang tepat penting untuk mendapatkan keseragaman temperatur pada produk. Burner yang mempunyai kapasitas cukup tidak otomatis menghasilkan uniformity yang baik apabila distribusi udara di dalam oven tidak sesuai.

Karena itu, desain blower, ducting, nozzle atau diffuser, return air, serta posisi produk perlu dipertimbangkan bersama sistem pemanas.

Heat Loss pada Oven

Sebagian energi panas akan hilang melalui dinding, roof, floor, pintu, opening, ducting, exhaust, dan berbagai bagian konstruksi oven.

Besarnya heat loss dipengaruhi oleh luas permukaan, temperatur operasi, insulation, temperatur lingkungan, serta kondisi fisik equipment.

Pada oven lama, kerusakan insulation, seal pintu, atau kebocoran ducting dapat meningkatkan kebutuhan energi dibandingkan kondisi desain awal.

Menentukan Kapasitas MAXON Burner

Secara umum, burner sizing untuk industrial oven perlu didasarkan pada total thermal load. Perhitungan dapat mencakup energi untuk memanaskan produk, rack atau conveyor, udara chamber, make-up air, serta kompensasi terhadap exhaust dan heat loss.

Selain kapasitas maksimum, turndown dan metode kontrol burner juga perlu diperhatikan. Oven yang beroperasi pada berbagai production load membutuhkan kemampuan mengatur heat input agar temperatur tetap stabil tanpa cycling yang berlebihan.

Untuk aplikasi air heating, MAXON Air Heating Burner dapat menjadi salah satu kategori yang relevan. Namun, model burner tetap perlu ditentukan berdasarkan data engineering aktual dan konfigurasi oven.

Dengan demikian, data seperti volume chamber, temperatur awal, operating temperature, heat-up time, berat dan jenis produk, kapasitas produksi, exhaust rate, recirculation airflow, heat loss, bahan bakar, serta pola produksi batch atau continuous perlu dikumpulkan sebelum menentukan MAXON Burner untuk oven industri. Data yang lengkap memberikan dasar yang lebih baik untuk melakukan thermal calculation dan memilih kapasitas burner sesuai kebutuhan proses.

MAXON Burner untuk Industrial Dryer

MAXON Burner untuk industrial dryer dapat digunakan sebagai sumber panas pada berbagai proses pengeringan yang membutuhkan suplai udara panas secara terkontrol. Dalam sistem drying, energi panas digunakan untuk membantu menguapkan kandungan air atau moisture dari material hingga mencapai kadar yang sesuai dengan kebutuhan proses produksi.

Pemilihan burner untuk dryer tidak cukup hanya berdasarkan ukuran chamber atau dimensi mesin. Salah satu parameter terpenting adalah jumlah moisture yang harus diuapkan dalam periode tertentu. Semakin besar jumlah air yang harus dikeluarkan dari produk setiap jam, semakin besar pula kebutuhan energi termal proses.

Feed Rate atau Kapasitas Produksi

Feed rate menunjukkan jumlah material yang masuk ke dryer dalam periode tertentu, biasanya dinyatakan dalam kg/jam atau ton/jam.

Data ini perlu dianalisis bersama kadar air material. Dua dryer dengan feed rate yang sama belum tentu membutuhkan heat input yang sama apabila moisture produk masuk dan target moisture akhirnya berbeda.

Selain kondisi normal, kapasitas produksi maksimum juga perlu diperhitungkan agar burner dapat memenuhi kebutuhan panas pada kondisi beban desain.

Inlet Moisture

Inlet moisture adalah kadar air material sebelum memasuki proses pengeringan. Data ini menjadi dasar untuk menghitung jumlah air yang masuk bersama produk.

Metode penyebutan kadar air perlu diperjelas, misalnya menggunakan wet basis atau dry basis, agar tidak terjadi kesalahan dalam perhitungan.

Material dengan inlet moisture tinggi umumnya membutuhkan energi pengeringan lebih besar karena jumlah air yang perlu diuapkan juga meningkat.

Outlet Moisture

Outlet moisture merupakan kadar air yang diinginkan setelah material melewati dryer.

Selisih antara kondisi moisture awal dan akhir digunakan bersama feed rate untuk menentukan water evaporation rate atau jumlah air yang harus dikeluarkan selama proses.

Sebagai contoh, target penurunan moisture yang kecil dapat menghasilkan thermal load berbeda dibandingkan proses yang harus mengeringkan material hingga kadar air sangat rendah.

Water Evaporation Rate

Salah satu parameter penting dalam sizing burner dryer adalah jumlah air yang harus diuapkan per jam.

Parameter ini biasanya dapat dinyatakan dalam kg H₂O/jam.

Namun, energi burner tidak hanya digunakan untuk menguapkan air. Energi juga dapat diperlukan untuk menaikkan temperatur produk, memanaskan udara proses, mengatasi heat loss dari dinding equipment, serta menggantikan panas yang keluar melalui exhaust.

Karena itu, water evaporation rate merupakan salah satu bagian penting dari thermal load calculation, bukan satu-satunya parameter.

Inlet Air Temperature

Temperatur udara sebelum melewati sistem pemanasan memengaruhi jumlah energi yang harus ditambahkan burner.

Jika udara masuk mempunyai temperatur rendah, diperlukan energi lebih besar untuk menaikkannya menuju temperatur proses dibandingkan udara yang sudah mengalami preheating.

Kondisi udara lingkungan juga dapat berubah sepanjang waktu. Pada aplikasi tertentu, perubahan temperatur dan kelembapan udara masuk dapat memengaruhi performa dryer.

Process Air Temperature

Temperatur udara panas harus disesuaikan dengan karakteristik material.

Menaikkan temperatur tidak selalu berarti proses pengeringan otomatis menjadi lebih baik. Beberapa produk mempunyai batas temperatur tertentu karena panas berlebihan dapat memengaruhi kualitas, bentuk, warna, struktur, atau karakteristik material.

Karena itu, MAXON Burner pada dryer perlu dikombinasikan dengan temperature control yang sesuai agar heat input mengikuti kebutuhan proses.

Exhaust Temperature

Udara yang keluar dari dryer masih dapat membawa energi panas sekaligus moisture hasil pengeringan.

Exhaust temperature menjadi salah satu parameter yang berguna untuk mengevaluasi thermal balance sistem.

Temperatur exhaust yang tinggi dapat menunjukkan adanya energi dalam gas buang yang meninggalkan proses. Namun, evaluasinya harus dilakukan bersama airflow, moisture, kebutuhan ventilasi, dan desain dryer.

Exhaust tidak boleh dikurangi hanya untuk menghemat energi karena aliran tersebut juga dapat diperlukan untuk membawa moisture keluar dan mempertahankan kondisi operasi yang aman.

Airflow pada Industrial Dryer

mempunyai peran penting karena udara berfungsi sebagai media pembawa panas dan, pada banyak sistem, membantu membawa moisture keluar dari produk.

Airflow yang dibutuhkan dipengaruhi oleh jenis dryer, kapasitas produksi, temperatur, karakteristik material, serta target pengeringan.

Karena itu, ketika memilih Air Heating Burner, informasi airflow sebaiknya tersedia bersama data inlet dan target air temperature.

Heat Losses

Tidak seluruh panas yang dihasilkan burner digunakan untuk proses evaporasi.

Sebagian energi dapat hilang melalui:

dinding dan roof dryer;
ducting;
opening;
exhaust;
permukaan mesin;
kebocoran udara;
serta bagian equipment lainnya.

Kualitas insulation dapat memberikan pengaruh terhadap heat loss. Kondisi insulation dan sambungan ducting sebaiknya diperiksa terutama pada dryer yang telah beroperasi dalam waktu lama.

Operating Time dan Pola Produksi

Dryer dapat beroperasi secara batch maupun continuous.

Pada batch dryer, kebutuhan panas dapat berubah selama satu drying cycle. Pada continuous dryer, heat demand lebih berkaitan dengan feed rate secara berkelanjutan serta perubahan kondisi material yang masuk.

Informasi operating time juga membantu menentukan apakah sistem membutuhkan kemampuan modulation yang luas untuk menghadapi perubahan beban.

Air Heating Burner untuk Sistem Drying

Untuk dryer yang menggunakan udara panas, kategori MAXON Air Heating Burner dapat menjadi salah satu pilihan yang relevan, tergantung desain equipment dan persyaratan proses.

Burner menghasilkan energi panas yang digunakan untuk meningkatkan temperatur aliran udara. Udara panas kemudian dialirkan menuju drying chamber sehingga terjadi perpindahan panas dan pengurangan moisture pada material.

Pemilihan tipe burner tetap perlu mempertimbangkan apakah sistem menggunakan direct-fired atau indirect-fired heating, jenis bahan bakar, airflow, temperatur, pressure condition, heat input, control method, dan persyaratan proses.

Dengan demikian, menentukan MAXON Burner untuk industrial dryer sebaiknya dimulai dari data proses pengeringan secara lengkap. Feed rate, inlet dan outlet moisture, water evaporation rate, inlet air temperature, process temperature, exhaust temperature, airflow, heat losses, serta operating time menjadi dasar penting untuk menghitung thermal load dan menentukan kapasitas burner yang sesuai.

MAXON Burner untuk Furnace

MAXON Burner untuk furnace dapat digunakan sebagai sumber panas pada berbagai proses pemanasan industri, mulai dari heat treatment, reheating, forging, hingga proses thermal lainnya. Kebutuhan burner pada setiap furnace berbeda karena dipengaruhi oleh jenis material, kapasitas produksi, temperatur operasi, konstruksi furnace, dan pola proses yang digunakan.

Karena itu, menentukan kapasitas furnace burner tidak cukup hanya berdasarkan ukuran ruang pembakaran. Perhitungan thermal load perlu dilakukan untuk mengetahui jumlah energi yang harus disediakan burner agar material dapat mencapai temperatur target dalam waktu yang ditentukan.

Charge Weight atau Kapasitas Material

Charge weight adalah jumlah material yang dimasukkan ke dalam furnace dalam satu siklus produksi. Pada batch furnace biasanya dinyatakan dalam kilogram per batch, sedangkan pada continuous furnace dapat dinyatakan dalam kilogram atau ton per jam.

Semakin besar massa material yang harus dipanaskan, semakin besar energi yang diperlukan. Namun, kebutuhan panas juga bergantung pada jenis material karena setiap material mempunyai karakteristik termal yang berbeda.

Initial Temperature

Initial temperature merupakan temperatur material ketika memasuki furnace. Selisih antara temperatur awal dan temperatur akhir menjadi salah satu faktor utama dalam menghitung kebutuhan energi.

Sebagai contoh, material yang masuk pada temperatur lingkungan dan harus dipanaskan hingga temperatur tinggi membutuhkan energi berbeda dibandingkan material yang sudah mengalami proses preheating.

Target Temperature

Target temperature adalah temperatur akhir yang harus dicapai material sesuai kebutuhan proses.

Dalam melakukan sizing burner, perlu dibedakan antara furnace temperature dan material temperature. Temperatur chamber yang tinggi tidak berarti seluruh bagian material secara otomatis mempunyai temperatur yang sama.

Ukuran, bentuk, jenis material, metode penempatan, serta waktu pemanasan dapat memengaruhi distribusi temperatur pada produk.

Heating Time

Heating time menentukan seberapa cepat energi harus diberikan kepada material.

Dua furnace yang memproses material dan target temperatur yang sama belum tentu membutuhkan kapasitas burner yang sama apabila waktu pemanasannya berbeda.

Semakin pendek waktu yang tersedia untuk mencapai temperatur target, semakin tinggi kebutuhan heat input yang mungkin diperlukan. Perhitungan tetap harus memperhatikan kemampuan material menerima panas serta batas desain furnace.

Furnace Heat Losses

Tidak seluruh energi yang dihasilkan burner diterima oleh material. Sebagian energi dapat hilang melalui berbagai bagian sistem.

Furnace losses dapat berasal dari dinding dan roof furnace, refractory, opening atau pintu, exhaust gas, penetrasi konstruksi, serta bagian equipment lainnya.

Kondisi insulation dan refractory juga berpengaruh. Kerusakan atau penurunan kualitas insulation dapat meningkatkan kehilangan panas sehingga konsumsi bahan bakar menjadi lebih tinggi.

Batch Furnace dan Continuous Furnace

Production pattern juga perlu diketahui sebelum menentukan MAXON Burner.

Pada batch furnace, material dimasukkan dalam jumlah tertentu, dipanaskan selama satu cycle, kemudian dikeluarkan. Burner harus mampu memenuhi kebutuhan energi selama proses heat-up dan mempertahankan temperatur sesuai profile proses.

Pada continuous furnace, material bergerak melalui furnace secara terus-menerus. Perhitungan kebutuhan panas biasanya mempertimbangkan production rate, misalnya kg/jam atau ton/jam, serta temperatur material pada setiap tahapan proses.

Continuous furnace juga dapat mempunyai beberapa heating zone dengan kebutuhan temperatur dan firing rate yang berbeda.

Dimensi dan Kondisi Combustion Chamber

Selain thermal load, dimensi furnace penting dalam menentukan burner.

Panjang, lebar, tinggi chamber, posisi burner, jumlah burner, lokasi exhaust, dan konstruksi refractory perlu dianalisis bersama karakteristik flame.

Burner dengan kapasitas yang sesuai belum tentu cocok apabila flame geometry tidak sesuai dengan ruang yang tersedia. Karena itu, kapasitas dan karakteristik pembakaran perlu dipertimbangkan secara bersamaan.

Menentukan Jumlah dan Posisi Burner

Furnace berukuran besar tidak selalu menggunakan satu burner berkapasitas besar. Pada beberapa desain, beberapa burner ditempatkan pada posisi tertentu untuk mendapatkan distribusi panas yang dibutuhkan.

Penentuan jumlah dan posisi MAXON Furnace Burner perlu mempertimbangkan geometri furnace, heat distribution, karakteristik flame, zonasi temperatur, serta pola pergerakan produk.

Tujuannya adalah mendapatkan sistem pemanasan yang sesuai dengan kebutuhan proses, bukan sekadar mencapai temperatur chamber.

Data untuk Memilih MAXON Furnace Burner

Sebelum menentukan tipe dan kapasitas burner, data teknis yang sebaiknya dipersiapkan mencakup jenis material, charge weight atau production rate, initial temperature, target temperature, heating time, dimensi furnace, operating temperature, furnace pressure, jenis bahan bakar, fuel supply pressure, jumlah heating zone, serta pola produksi batch atau continuous.

Data tersebut digunakan sebagai dasar menghitung thermal load furnace sekaligus mengevaluasi kapasitas, firing range, dan karakteristik burner yang dibutuhkan.

Dengan pendekatan ini, pemilihan MAXON Burner untuk furnace tidak hanya didasarkan pada kapasitas nominal burner. Burner perlu disesuaikan dengan beban material, temperatur, waktu proses, heat losses, konstruksi furnace, serta pola produksi agar sistem pemanasan dapat bekerja secara stabil dan sesuai kebutuhan proses.

MAXON Tube Firing Burner untuk Indirect Heating

MAXON Tube Firing Burner digunakan pada sistem pemanasan tidak langsung atau indirect heating, yaitu ketika flame dan produk hasil pembakaran perlu dipisahkan dari atmosfer proses atau material yang sedang dipanaskan. Pada konfigurasi ini, burner menghasilkan panas di dalam tube, kemudian energi panas ditransfer melalui dinding tube menuju area proses.

Sistem tube firing banyak dipertimbangkan pada aplikasi yang membutuhkan kontrol atmosfer proses atau ketika kontak langsung antara combustion products dan produk tidak diinginkan. Dibandingkan direct firing, tube berfungsi sebagai pemisah sekaligus permukaan perpindahan panas.

Cara Kerja Tube Firing Burner

Pada sistem ini, burner mengarahkan flame dan hot combustion gases ke dalam tube. Panas dari pembakaran meningkatkan temperatur permukaan tube, kemudian energi tersebut berpindah menuju ruang atau media proses melalui mekanisme perpindahan panas yang sesuai dengan desain sistem.

Gas hasil pembakaran selanjutnya dialirkan menuju exhaust sesuai konfigurasi tube dan equipment.

Karena proses perpindahan panas sangat bergantung pada tube, pemilihan burner tidak dapat dilakukan hanya berdasarkan kapasitas firing. Burner dan tube perlu dianalisis sebagai satu sistem thermal.

Diameter dan Panjang Tube

harus sesuai dengan karakteristik burner, flame, combustion gas flow, dan kebutuhan perpindahan panas. Diameter yang tidak sesuai dapat memengaruhi distribusi temperatur maupun pressure drop.

Panjang tube juga perlu diperhitungkan karena berhubungan dengan area perpindahan panas dan jalur combustion gases. Geometri tube harus dievaluasi bersama karakteristik flame burner yang digunakan.

Material dan Allowable Temperature

Tube beroperasi pada temperatur tinggi sehingga pemilihan material merupakan faktor penting.

Material perlu disesuaikan dengan operating temperature, maximum tube temperature, kondisi atmosfer, thermal cycling, serta faktor lingkungan lainnya. Temperatur aktual tube harus dijaga agar tidak melampaui batas yang diizinkan untuk material dan desain tersebut.

Heat Flux

Heat flux menggambarkan jumlah energi panas yang ditransfer melalui luas permukaan tertentu. Distribusi heat flux perlu diperhatikan agar pemanasan tube tidak terkonsentrasi secara berlebihan pada area tertentu.

Desain burner, firing rate, posisi flame, serta geometri tube dapat memengaruhi distribusi panas sepanjang sistem.

Exhaust Arrangement dan Pressure Drop

Combustion gases harus mempunyai jalur keluar yang dirancang dengan benar. Diameter, panjang, fitting, perubahan arah, serta konfigurasi exhaust dapat memengaruhi pressure drop.

Pressure drop yang terlalu tinggi dapat memengaruhi performa burner dan aliran combustion gases. Karena itu, kondisi pressure pada keseluruhan jalur perlu diperhitungkan ketika menentukan burner dan tube.

Thermal Expansion

Ketika temperatur meningkat, tube akan mengalami thermal expansion. Perubahan dimensi akibat pemanasan perlu diperhitungkan pada support, mounting, connection, dan konstruksi equipment.

Jika ekspansi termal tidak diakomodasi dengan baik, thermal stress dapat terjadi pada tube maupun bagian mekanis lainnya.

Menentukan Burner Firing Rate

Kapasitas MAXON Tube Firing Burner perlu disesuaikan dengan thermal load aktual. Firing rate yang terlalu rendah dapat menyebabkan proses membutuhkan waktu terlalu lama atau tidak mencapai temperatur target. Sebaliknya, kapasitas yang berlebihan dapat menyulitkan pengendalian temperatur dan meningkatkan thermal loading pada tube.

Penentuan kapasitas sebaiknya mempertimbangkan heat requirement, heat losses, target temperature, operating cycle, tube surface area, karakteristik material, serta kebutuhan produksi.

Dengan demikian, pemilihan MAXON Tube Firing Burner untuk indirect heating sebaiknya tidak dilakukan berdasarkan kapasitas burner saja. Diameter dan panjang tube, material, allowable temperature, heat flux, exhaust arrangement, pressure drop, thermal expansion, serta firing rate harus dievaluasi secara terintegrasi agar burner dan tube bekerja sesuai kebutuhan proses.

Pentingnya Air-Fuel Ratio pada Sistem Burner Industri

adalah perbandingan antara jumlah udara dan bahan bakar yang digunakan dalam proses pembakaran. Pengaturan rasio ini menjadi salah satu faktor penting dalam pengoperasian MAXON Burner maupun burner industri lainnya, karena berpengaruh terhadap kestabilan pembakaran, konsumsi bahan bakar, temperatur proses, dan emisi gas buang.

Secara teori, setiap jenis bahan bakar membutuhkan jumlah oksigen tertentu agar dapat terbakar secara sempurna. Kondisi ini dikenal sebagai pembakaran stoikiometrik. Karena udara atmosfer mengandung oksigen bersama nitrogen dan komponen lainnya, kebutuhan pembakaran dalam praktik dihitung berdasarkan jumlah udara yang harus disuplai ke burner.

Pada instalasi nyata, sistem pembakaran biasanya tidak sesederhana perhitungan teoritis. Tekanan dan komposisi bahan bakar, temperatur udara, kondisi burner, draft, tekanan furnace, kapasitas operasi, serta karakteristik combustion chamber dapat memengaruhi proses pembakaran. Oleh sebab itu, pengaturan udara dan bahan bakar perlu disesuaikan dengan spesifikasi burner serta kondisi aktual sistem.

Jika udara pembakaran terlalu sedikit, proses dapat mengalami fuel-rich combustion. Kondisi ini berpotensi meningkatkan pembentukan karbon monoksida (CO), menghasilkan pembakaran yang tidak sempurna, dan menurunkan kualitas proses. Sebaliknya, jumlah excess air yang terlalu tinggi dapat membawa lebih banyak energi panas keluar bersama gas buang sehingga berpotensi menurunkan efisiensi termal sistem.

Karena kebutuhan panas dapat berubah, air-fuel ratio juga perlu tetap sesuai ketika burner beroperasi dari low fire hingga high fire. Pada sistem modulating burner, pengaturan bahan bakar dan combustion air harus bekerja secara terkoordinasi sepanjang operating range yang digunakan.

Combustion tuning

Untuk mendapatkan kondisi pembakaran yang sesuai, dilakukan combustion tuning saat commissioning maupun pemeriksaan berkala. Proses ini dapat mencakup pengukuran parameter seperti kadar oksigen (O₂), karbon monoksida (CO), temperatur flue gas, draft atau pressure, serta parameter lain sesuai jenis burner dan aplikasinya.

Pengaturan burner sebaiknya tidak hanya berdasarkan pengamatan warna atau bentuk flame. Nyala api memang dapat memberikan indikasi visual tertentu, tetapi tidak cukup untuk menentukan kualitas pembakaran secara akurat. Pengukuran menggunakan combustion analyzer dan instrumen yang sesuai memberikan dasar yang lebih terukur untuk melakukan adjustment.

Air-fuel ratio yang tepat pada sistem MAXON Burner pada akhirnya membantu menghasilkan flame yang stabil, menjaga temperatur proses, mengoptimalkan penggunaan energi, dan mempertahankan parameter emisi sesuai kebutuhan instalasi. Karena pengaturan combustion system juga berkaitan dengan keselamatan, commissioning dan tuning perlu dilakukan oleh personel yang kompeten dengan mengikuti manual burner, desain sistem, dan standar keselamatan yang berlaku.

Efisiensi Energi pada Sistem Burner Industri

Efisiensi energi pada sistem burner industri tidak hanya ditentukan oleh performa burner. Konsumsi bahan bakar merupakan hasil dari keseluruhan sistem, mulai dari proses pembakaran, kondisi furnace atau oven, insulasi, sistem exhaust, perpindahan panas, hingga metode kontrol temperatur.

Pada aplikasi MAXON Burner, evaluasi sistem secara menyeluruh penting karena burner yang bekerja dengan baik sekalipun belum tentu menghasilkan penggunaan energi yang optimal apabila terdapat kehilangan panas yang tinggi atau kondisi proses tidak terkontrol dengan baik.

Mengurangi Heat Loss pada Furnace dan Oven

Kehilangan panas atau heat loss merupakan salah satu faktor yang dapat meningkatkan kebutuhan energi. Panas yang seharusnya digunakan untuk proses dapat terbuang melalui dinding furnace, pintu, ducting, sambungan, maupun bagian equipment lainnya.

Penggunaan insulation dan refractory yang sesuai membantu mengurangi perpindahan panas ke lingkungan. Kondisi material tersebut juga perlu diperiksa secara berkala karena retak, kerusakan, atau penurunan kualitas insulasi dapat meningkatkan kehilangan panas.

Selain insulation, area opening seperti pintu furnace juga perlu diperhatikan. Semakin sering atau semakin lama chamber terbuka, semakin besar potensi panas yang terlepas dan harus digantikan kembali oleh burner.

Mengoptimalkan Sistem Exhaust

Exhaust diperlukan untuk membuang produk pembakaran dan memenuhi kebutuhan proses. Namun, gas buang yang keluar dari sistem juga membawa energi panas.

Jika volume exhaust jauh lebih besar daripada yang dibutuhkan, energi yang terbuang dapat meningkat. Burner kemudian membutuhkan lebih banyak bahan bakar untuk mempertahankan temperatur proses.

Meskipun demikian, exhaust tidak boleh dikurangi sembarangan untuk mengejar efisiensi. Exhaust berkaitan dengan draft, pressure balance, kualitas proses, combustion condition, dan keselamatan instalasi. Setiap perubahan sebaiknya berdasarkan evaluasi engineering dan pengukuran kondisi aktual.

Pada sistem tertentu, energi dari gas buang juga dapat dipertimbangkan untuk heat recovery, misalnya untuk preheating udara atau kebutuhan proses lainnya apabila desain dan kondisi instalasi memungkinkan.

Menjaga Combustion Tuning

Kondisi pembakaran dapat berubah seiring waktu. Perubahan tekanan bahan bakar, setting valve, performa combustion air blower, kondisi burner, actuator, filter, maupun komponen lainnya dapat memengaruhi air-fuel ratio.

Karena itu, combustion tuning sebaiknya diperiksa secara berkala menggunakan instrumen yang sesuai. Parameter seperti O₂, CO, temperatur gas buang, draft, dan parameter lain yang relevan dapat digunakan untuk mengevaluasi kondisi pembakaran.

Tujuannya bukan sekadar menghasilkan flame yang terlihat baik, melainkan memastikan burner bekerja sesuai spesifikasi dan kebutuhan proses pada rentang firing yang digunakan.

Menjaga Kebersihan Heat Transfer Surface

Efisiensi proses sangat dipengaruhi oleh kemampuan sistem memindahkan panas.

Pada heat exchanger, radiant tube, process tube, maupun permukaan perpindahan panas lainnya, terbentuknya deposit atau kontaminasi dapat menjadi hambatan termal. Akibatnya, lebih banyak energi mungkin diperlukan untuk menghasilkan temperatur proses yang sama.

Pemeriksaan dan pembersihan berkala sesuai prosedur maintenance dapat membantu mempertahankan performa perpindahan panas.

Kondisi permukaan juga perlu diperiksa terhadap kerusakan, korosi, deformasi, atau masalah lain yang dapat memengaruhi performa maupun keselamatan equipment.

Mengoptimalkan Kontrol Temperatur Burner

Sistem kontrol mempunyai peranan besar terhadap konsumsi energi dan kestabilan temperatur.

Pada modulating burner, firing rate dapat berubah mengikuti kebutuhan panas proses. Jika temperature controller atau control loop tidak dituning dengan tepat, output burner dapat naik dan turun secara berlebihan.

Kondisi tersebut dapat menyebabkan temperatur tidak stabil dan membuat proses sulit dikendalikan.

Pengaturan PID, temperature sensor, actuator, control valve, dan komponen terkait perlu diperiksa sebagai satu kesatuan. Posisi sensor temperatur juga penting karena sensor harus memberikan pembacaan yang representatif terhadap kondisi proses.

Menyesuaikan Kapasitas Burner dengan Beban Aktual

Burner yang terlalu kecil dapat kesulitan mencapai temperatur yang dibutuhkan. Sebaliknya, oversizing burner yang berlebihan dapat menyebabkan burner sering bekerja pada bagian bawah operating range atau mengalami cycling, tergantung desain kontrolnya.

Karena itu, kapasitas burner sebaiknya ditentukan berdasarkan thermal load calculation.

Perhitungan dapat mempertimbangkan beban produk, kenaikan temperatur, airflow, exhaust losses, wall losses, waktu pemanasan, operating cycle, serta faktor proses lainnya.

Maintenance untuk Mempertahankan Efisiensi

Efisiensi burner bukan kondisi yang cukup diperiksa sekali ketika commissioning. Kondisi equipment dapat berubah setelah digunakan dalam jangka panjang.

Program preventive maintenance burner dapat mencakup pemeriksaan burner, ignition system, flame detector, valve dan actuator, combustion air blower, pressure switch, filter, refractory, heat transfer surface, serta instrumen kontrol.

Data konsumsi bahan bakar juga dapat dibandingkan dengan jumlah produksi atau parameter proses yang relevan. Perubahan specific energy consumption dapat menjadi salah satu indikator untuk melakukan investigasi lebih lanjut.

Dengan pendekatan tersebut, peningkatan efisiensi energi pada sistem MAXON Burner dan burner industri tidak hanya berfokus pada pengurangan konsumsi gas. Tujuannya adalah memastikan proses pembakaran, perpindahan panas, kontrol temperatur, exhaust, dan kondisi equipment bekerja sebagai satu sistem yang sesuai dengan kebutuhan produksi.

Keselamatan Sistem MAXON Burner

Combustion equipment melibatkan bahan bakar dan energi panas sehingga aspek keselamatan harus menjadi prioritas.

Sistem burner tidak boleh dioperasikan hanya berdasarkan trial and error.

Desain, instalasi, commissioning, dan maintenance sebaiknya dilakukan oleh personel yang kompeten dengan mengacu pada manual pabrikan serta standar yang berlaku.

Beberapa fungsi keselamatan yang umum dijumpai pada combustion system meliputi:

flame supervision;
gas pressure monitoring;
air pressure monitoring;
safety shut-off;
purge sequence;
ignition sequence;
high-temperature limit;
emergency stop;
dan interlock equipment.

Detailnya berbeda menurut aplikasi dan regulasi.

Bypass terhadap safety interlock tanpa prosedur engineering yang benar dapat menciptakan kondisi berbahaya.

Maintenance Burner Industri

Maintenance berkala membantu menjaga reliability dan keselamatan.

Frekuensi pemeriksaan harus disesuaikan dengan rekomendasi produsen, operating hours, lingkungan, serta kondisi proses.

Area pemeriksaan dapat meliputi kondisi burner, ignition components, flame detection system, valve, actuator, blower, pressure switch, filter, piping, dan electrical connection.

Combustion performance juga perlu diperiksa secara berkala.

Jika karakter flame atau konsumsi bahan bakar berubah secara signifikan, penyebabnya perlu ditelusuri.

Jangan langsung melakukan adjustment tanpa mengetahui akar masalah. Perubahan dapat berasal dari pressure supply, blower, filter, valve, sensor, mechanical condition, atau parameter proses.

Masalah Umum pada Industrial Burner

Berikut beberapa gejala yang dapat ditemukan pada sistem burner.

Burner gagal menyala

Penyebabnya bisa sangat beragam, misalnya permissive belum terpenuhi, ignition bermasalah, suplai bahan bakar tidak sesuai, flame detection issue, atau kondisi lainnya.

Troubleshooting harus mengikuti sequence dan wiring diagram sistem.

Flame tidak stabil

Flame instability dapat berkaitan dengan fuel pressure, combustion air, burner condition, draft, chamber pressure, atau air-fuel ratio.

Temperatur tidak mencapai set point

Jangan langsung menyimpulkan burner terlalu kecil.

Kemungkinan penyebab lainnya antara lain heat loss meningkat, airflow berubah, produksi bertambah, burner tidak mencapai full firing rate, pressure fuel turun, atau sensor temperatur bermasalah.

Konsumsi bahan bakar meningkat

Peningkatan konsumsi dapat terjadi akibat perubahan production load, insulation, exhaust, combustion setting, atau kondisi equipment.

Perbandingan sebaiknya dilakukan pada kondisi produksi yang setara.

Data yang Dibutuhkan Sebelum Meminta Penawaran MAXON Burner

Untuk mendapatkan rekomendasi burner yang lebih tepat, sebaiknya siapkan data teknis selengkap mungkin.

Informasi yang berguna antara lain:

jenis aplikasi;
jenis bahan bakar;
kapasitas panas yang diperlukan;
tekanan bahan bakar tersedia;
temperatur inlet;
temperatur target;
maximum operating temperature;
airflow untuk air heating;
dimensi furnace atau chamber;
furnace pressure;
ukuran dan material tube untuk tube firing;
jumlah burner;
kebutuhan turndown;
control method;
electrical supply;
target emisi jika ada;
kondisi lingkungan;
existing equipment apabila proyek retrofit.

Retrofit Burner Lama dengan MAXON Burner

Retrofit bukan sekadar mengganti burner lama dengan burner baru yang mempunyai kapasitas kW sama.

Dimensi mekanis, mounting, flame geometry, gas pressure, combustion air, valve sizing, electrical control, flame safeguard, chamber pressure, dan safety sequence harus diperiksa.

Selain itu, perubahan burner dapat mempengaruhi keseluruhan combustion system.

Karena itu proyek retrofit sebaiknya diawali dengan survey dan pengumpulan data.

Jika burner lama masih mempunyai nameplate, catat model, serial number, heat input, fuel, pressure, dan data lain yang tersedia.

Data tersebut dapat menjadi titik awal, tetapi kondisi proses aktual tetap harus diverifikasi.

Keunggulan Menggunakan Burner yang Sesuai Aplikasi

Burner yang tepat bukan semata-mata burner dengan kapasitas terbesar.

Pemilihan yang sesuai memberikan beberapa keuntungan dari perspektif engineering.

Pertama adalah temperature control yang lebih sesuai kebutuhan proses.

Kedua adalah kemampuan burner beroperasi pada rentang beban yang dibutuhkan.

Ketiga, flame dapat disesuaikan dengan karakter chamber atau tube.

Keempat, combustion system dapat dirancang secara terintegrasi dengan safety dan process control.

Terakhir, pemilihan yang tepat membantu menghindari oversizing maupun undersizing.

Burner terlalu kecil berpotensi tidak mampu memenuhi thermal demand. Sebaliknya, burner yang jauh terlalu besar juga dapat menimbulkan tantangan kontrol pada low load.

FAQ Seputar MAXON Burner

Apa fungsi MAXON Burner?

MAXON Burner digunakan sebagai perangkat pembakaran untuk menghasilkan panas pada berbagai proses industri. Aplikasinya dapat meliputi air heating, furnace heating, tube firing, drying, oven, dan berbagai proses thermal lainnya, bergantung pada tipe burner.

Apa perbedaan Air Heating Burner dan Furnace Burner?

Air Heating Burner terutama digunakan untuk memanaskan aliran udara proses, sedangkan Furnace Burner digunakan untuk menghasilkan panas pada furnace atau combustion chamber. Desain dan pemilihannya mengikuti kondisi aplikasi masing-masing.

Apa fungsi Tube Firing Burner?

Tube Firing Burner digunakan untuk menghasilkan pembakaran pada sistem tube sehingga panas dapat dipindahkan melalui permukaan tube menuju media proses. Konsep ini sering berkaitan dengan indirect heating.

Apakah MAXON Burner dapat digunakan untuk dryer?

Tergantung tipe dan desain dryer. Pada sistem yang menggunakan udara panas, kategori air heating burner dapat menjadi salah satu solusi yang dipertimbangkan. Pemilihan model harus berdasarkan airflow, temperatur, heat load, bahan bakar, dan parameter proses lainnya.

Apakah MAXON Burner bisa digunakan untuk furnace?

Ya, terdapat kategori Furnace Burners untuk kebutuhan furnace. Namun, pemilihan model membutuhkan data seperti heat input, temperatur, chamber dimension, pressure, fuel, dan kebutuhan kontrol.

Bagaimana menentukan kapasitas burner?

Kapasitas ditentukan berdasarkan thermal load proses, bukan sekadar ukuran chamber. Perhitungan dapat mempertimbangkan massa produk, kenaikan temperatur, waktu pemanasan, airflow, exhaust, heat loss, dan faktor lainnya.

Apa yang dimaksud burner turndown?

Turndown menggambarkan rentang operasi burner antara kapasitas tinggi dan kondisi firing yang lebih rendah sesuai kemampuan burner dan sistem kontrol. Parameter ini penting pada proses dengan beban panas yang berubah-ubah.

Apakah burner yang lebih besar selalu lebih baik?

Tidak. Kapasitas harus sesuai kebutuhan proses. Oversizing dapat mempengaruhi kemampuan kontrol pada beban rendah, sedangkan undersizing dapat menyebabkan target temperatur sulit tercapai.

Apakah mengganti burner lama cukup berdasarkan kapasitas kW?

Tidak selalu. Retrofit juga perlu mempertimbangkan flame characteristic, mounting, fuel pressure, airflow, chamber, control system, valve, safety interlock, dan berbagai aspek lainnya.

Apa data paling penting untuk memilih MAXON Burner?

Minimal diperlukan informasi mengenai aplikasi, fuel, heat requirement, fuel pressure, operating temperature, airflow atau chamber dimensions, serta control requirement. Semakin lengkap data proses, semakin akurat proses seleksi burner.

MAXON Burner untuk Berbagai Kebutuhan Industri

MAXON Burner tersedia dalam berbagai kategori untuk memenuhi kebutuhan sistem pembakaran dan pemanasan pada beragam proses industri. Setiap jenis burner memiliki karakteristik yang berbeda sehingga pemilihannya perlu disesuaikan dengan temperatur operasi, kapasitas panas, jenis bahan bakar, metode perpindahan panas, serta desain mesin atau ruang pembakaran.

Air Heating Burners dirancang terutama untuk aplikasi pemanasan udara. Burner jenis ini dapat digunakan pada industrial dryer, oven, sistem pengeringan, curing, serta process air heating. Pemilihan burner perlu mempertimbangkan airflow, temperatur udara masuk dan keluar, serta kebutuhan heat input.

Furnace Burners digunakan sebagai sumber panas pada furnace, oven temperatur tinggi, heat treatment equipment, dan berbagai proses thermal processing. Dalam menentukan burner furnace, beberapa parameter penting meliputi temperatur operasi, ukuran combustion chamber, furnace pressure, kapasitas pemanasan, serta karakteristik flame yang dibutuhkan.

Tube Firing Burners

digunakan pada sistem pemanasan yang memanfaatkan tube sebagai media perpindahan panas. Pembakaran berlangsung pada sistem tube sehingga panas dapat ditransfer menuju media proses tanpa harus memberikan kontak langsung antara flame dan material yang dipanaskan. Konfigurasi ini dapat digunakan untuk berbagai kebutuhan indirect heating.

Large Capacity Burners ditujukan untuk instalasi industri dengan kebutuhan energi panas yang besar. Aplikasinya dapat mencakup furnace berkapasitas tinggi, process heater, dryer industri, dan berbagai thermal processing equipment yang membutuhkan heat input besar. Sistem suplai bahan bakar, combustion air, kontrol, serta perangkat keselamatannya harus dirancang sesuai kapasitas burner.

Sementara itu, Miscellaneous Burners mencakup berbagai konfigurasi burner untuk kebutuhan pembakaran yang lebih khusus. Jenis ini dapat digunakan ketika suatu proses membutuhkan karakteristik flame, metode pemasangan, kondisi operasi, atau konfigurasi combustion system tertentu yang tidak tercakup dalam kategori burner standar.

Dengan banyaknya pilihan tersebut, menentukan MAXON Burner untuk kebutuhan industri tidak cukup hanya berdasarkan kapasitas kW atau ukuran burner. Data seperti jenis aplikasi, bahan bakar, tekanan gas, airflow, temperatur proses, dimensi chamber atau tube, turndown, metode kontrol, dan persyaratan emisi perlu dianalisis terlebih dahulu.

Pemilihan burner berdasarkan data proses yang lengkap membantu memastikan jenis dan konfigurasi burner sesuai dengan kebutuhan aktual mesin, baik untuk air heating, furnace heating, tube firing, maupun aplikasi pemanasan industri lainnya.

Kesimpulan

MAXON Burner merupakan salah satu komponen penting dalam sistem pembakaran industri yang digunakan untuk menyediakan energi panas bagi berbagai proses produksi. Berdasarkan kebutuhan aplikasinya, kategori burner dapat mencakup Air Heating Burners, Furnace Burners, Tube Firing Burners, Large Capacity Burners, serta Miscellaneous Burners untuk kebutuhan yang lebih spesifik.

Air Heating Burner dapat dipertimbangkan ketika proses membutuhkan pemanasan aliran udara, misalnya pada dryer, oven, atau process air heating. Furnace Burner digunakan pada sistem pemanasan ruang furnace yang membutuhkan kesesuaian antara heat load, temperatur, chamber geometry, dan karakteristik flame. Sementara itu, Tube Firing Burner menggunakan tube sebagai bagian dari sistem perpindahan panas sehingga combustion products dapat dipisahkan dari atmosfer atau media proses. Untuk kebutuhan heat input yang lebih tinggi, Large Capacity Burner dapat digunakan dengan tetap memperhitungkan kemampuan fuel supply, combustion air, control system, exhaust, dan perangkat keselamatan.

Pemilihan burner karena itu tidak sebaiknya hanya mengacu pada kapasitas nominal dalam kW. Data seperti jenis bahan bakar, fuel pressure, airflow, operating temperature, chamber atau duct dimensions, furnace pressure, flame characteristics, turndown, heat-up time, production capacity, target emisi apabila berlaku, control philosophy, dan safety requirement perlu dianalisis secara menyeluruh.

Pada proyek baru, proses pemilihan dapat dimulai dari thermal load calculation dan desain equipment. Untuk proyek retrofit, data burner existing, nameplate, drawing, P&ID, ukuran mounting, kondisi fuel supply, serta operating data aktual menjadi informasi penting sebelum menentukan penggantinya.

Dengan pendekatan tersebut, pemilihan MAXON Burner dapat didasarkan pada kebutuhan nyata proses dan karakteristik equipment, bukan hanya perkiraan kapasitas.

Studi Kasus Pemilihan MAXON Burner

Untuk memahami penerapannya, berikut contoh studi kasus konseptual. Angka dan kondisi di bawah merupakan ilustrasi engineering, bukan rekomendasi model MAXON tertentu. Pemilihan produk aktual tetap memerlukan datasheet dan perhitungan berdasarkan kondisi lapangan.

Studi Kasus 1: Burner untuk Industrial Dryer

Sebuah fasilitas produksi memiliki industrial dryer yang digunakan untuk mengurangi kadar air suatu material. Udara dari luar masuk ke sistem, dipanaskan, kemudian dialirkan menuju drying chamber.

Jika pemilihan burner hanya didasarkan pada ukuran chamber, hasilnya dapat kurang akurat. Engineer perlu mengumpulkan data seperti production rate, inlet moisture, target outlet moisture, jumlah air yang diuapkan per jam, airflow, temperatur udara masuk, target drying temperature, recirculation, dan exhaust flow.

Dari karakteristik tersebut, Air Heating Burner dapat menjadi kategori yang relevan untuk dievaluasi apabila desain dryer memang menggunakan pemanasan aliran udara.

Selanjutnya dilakukan thermal calculation untuk mengetahui energi yang diperlukan guna memanaskan udara dan mendukung proses evaporasi, ditambah berbagai heat losses.

Setelah thermal duty diketahui, barulah kapasitas burner, turndown, fuel pressure, airflow requirement, dan metode kontrol dibandingkan dengan kebutuhan dryer.

Pelajaran dari studi kasus: ukuran dryer saja tidak menentukan kapasitas burner. Moisture removal dan airflow dapat menjadi parameter yang sangat menentukan kebutuhan energi.

Studi Kasus 2: Retrofit Burner pada Industrial Furnace

Pada kasus kedua, sebuah furnace existing membutuhkan penggantian burner karena perubahan kebutuhan produksi atau modernisasi combustion system.

Mengganti burner lama dengan burner baru yang mempunyai nilai kW sama belum tentu menghasilkan sistem yang sesuai.

Engineer perlu memeriksa dimensi chamber, posisi mounting, operating temperature, furnace pressure, jenis material yang dipanaskan, charge weight, target heating time, fuel pressure, exhaust configuration, dan karakteristik burner existing.

Flame geometry juga menjadi pertimbangan penting. Burner baru harus mempunyai karakteristik pembakaran yang kompatibel dengan ruang furnace.

Jika furnace menggunakan beberapa heating zone, kebutuhan setiap zona juga perlu dievaluasi. Tidak selalu seluruh burner harus menghasilkan heat input yang sama.

Pelajaran dari studi kasus: retrofit burner membutuhkan evaluasi mechanical fit, thermal requirement, flame compatibility, fuel system, control, dan safety secara bersamaan.

Studi Kasus 3: Proses Membutuhkan Pemisahan Combustion Gas

Misalkan suatu thermal process membutuhkan pemanasan tetapi produk tidak diinginkan berinteraksi langsung dengan combustion products.

Pada kondisi tersebut, engineer dapat mengevaluasi konsep indirect heating menggunakan Tube Firing Burner sesuai desain equipment.

Flame dan hot combustion gases berada di dalam tube. Energi berpindah menuju dinding tube, kemudian diteruskan ke area proses.

Namun, memilih Tube Firing Burner tidak berhenti pada perhitungan heat input. Diameter dan panjang tube, material, allowable temperature, pressure drop, exhaust arrangement, heat flux, serta thermal expansion perlu diperhitungkan.

Pelajaran dari studi kasus: pada tube firing system, burner dan tube merupakan satu sistem thermal. Mengubah salah satunya dapat memengaruhi performa keseluruhan.

Studi Kasus 4: Kebutuhan Heat Input Tinggi

Sebuah thermal processing facility membutuhkan heat input jauh lebih besar karena production rate meningkat.

Dalam kondisi seperti ini, Large Capacity Burner dapat menjadi kategori yang perlu dievaluasi. Namun peningkatan burner capacity juga berarti fuel flow dan combustion airflow yang diperlukan meningkat.

Engineer perlu memeriksa apakah gas supply mempunyai pressure dan flow yang mencukupi, apakah piping dan gas train sesuai, serta apakah combustion air blower mampu menyediakan kebutuhan airflow dan pressure.

Combustion chamber, exhaust system, control system, dan safety interlock juga harus diperiksa.

Pelajaran dari studi kasus: peningkatan kapasitas burner tidak dapat dilakukan secara terpisah. Seluruh combustion system harus dievaluasi terhadap firing rate yang baru.

Studi Banding Kategori MAXON Burner

Perbandingan berikut dapat digunakan sebagai gambaran awal untuk memahami perbedaan fungsi setiap kategori. Tabel ini bukan pengganti proses burner selection berdasarkan data engineering.

Faktor Perbandingan	Air Heating Burner	Furnace Burner	Tube Firing Burner	Large Capacity Burner	Miscellaneous Burner
Kebutuhan utama	Memanaskan aliran udara	Memanaskan furnace/chamber dan proses di dalamnya	Pemanasan melalui tube	Menyediakan heat input besar	Aplikasi khusus
Media yang dominan	Process air	Chamber/material	Tube sebagai media transfer	Tergantung aplikasi	Tergantung desain
Parameter penting	Airflow dan temperature rise	Heat load dan chamber geometry	Tube design dan heat transfer	Total heat demand dan supply capacity	Persyaratan khusus proses
Flame consideration	Disesuaikan dengan airflow dan instalasi	Sangat terkait dengan chamber	Harus sesuai dengan tube	Terkait chamber dan firing rate	Dapat membutuhkan flame khusus
Contoh penggunaan	Dryer, oven, air heater	Furnace, heat treatment	Radiant tube, indirect heating	Furnace/process heater skala besar	Specialized equipment
Fokus engineering	Airflow, duct, temperature	Thermal load, pressure, flame	Diameter, panjang, material tube	Fuel flow, air supply, control	Integrasi khusus
Metode kontrol	Sesuai kebutuhan proses	On/off, high/low atau modulation	Sesuai thermal demand	Umumnya membutuhkan kontrol sesuai rentang beban	Bergantung aplikasi

Studi banding tersebut menunjukkan bahwa tidak ada satu kategori MAXON Burner yang secara universal lebih baik dibandingkan kategori lainnya. Masing-masing ditujukan untuk kondisi aplikasi yang berbeda.

Sebagai contoh, apabila tujuan utama adalah memanaskan process air, engineer dapat memulai evaluasi dari kategori Air Heating Burner. Jika panas harus disalurkan melalui radiant tube karena atmosfer proses perlu dipisahkan dari combustion products, Tube Firing Burner menjadi kategori yang relevan untuk diperiksa. Jika kebutuhan utamanya adalah pemanasan furnace, maka chamber geometry, heat load, furnace pressure, dan flame characteristics menjadi fokus utama dalam mengevaluasi Furnace Burner.

Dari Studi Banding ke Pemilihan Burner

Cara yang lebih tepat untuk menentukan MAXON Burner adalah memulai dari pertanyaan engineering: berapa energi yang dibutuhkan proses, bagaimana energi tersebut harus dipindahkan, dan dalam kondisi apa burner harus beroperasi?

Setelah itu, engineer dapat membandingkan kategori burner berdasarkan thermal duty, fuel, pressure, airflow, temperature, chamber atau tube configuration, turndown, control system, exhaust, emission requirement, dan safety system.

Pendekatan tersebut membuat studi banding tidak berhenti pada perbandingan katalog. Tujuannya adalah menemukan konfigurasi burner dan combustion system yang sesuai dengan kebutuhan aktual mesin, proses produksi, serta kondisi instalasi.

Dengan demikian, baik untuk proyek baru maupun retrofit MAXON Burner, kualitas data awal sangat menentukan proses seleksi. Semakin lengkap data thermal, mechanical, fuel, airflow, control, dan safety yang tersedia, semakin kuat dasar engineering yang dapat digunakan untuk menentukan konfigurasi burner yang sesuai.

PT Indira Mitra Boiler
Office: (021) 352 95874
WhatsApp: +62 813-8866-6204 (Ratman Bejo)
www.indiramitraboiler.co.id
www.burner.co.id
info@indira.co.id
idmratman@gmail.com
Workshop: Tangerang – Indonesia
https://www.youtube.com/@Bejoburnerindonesia
