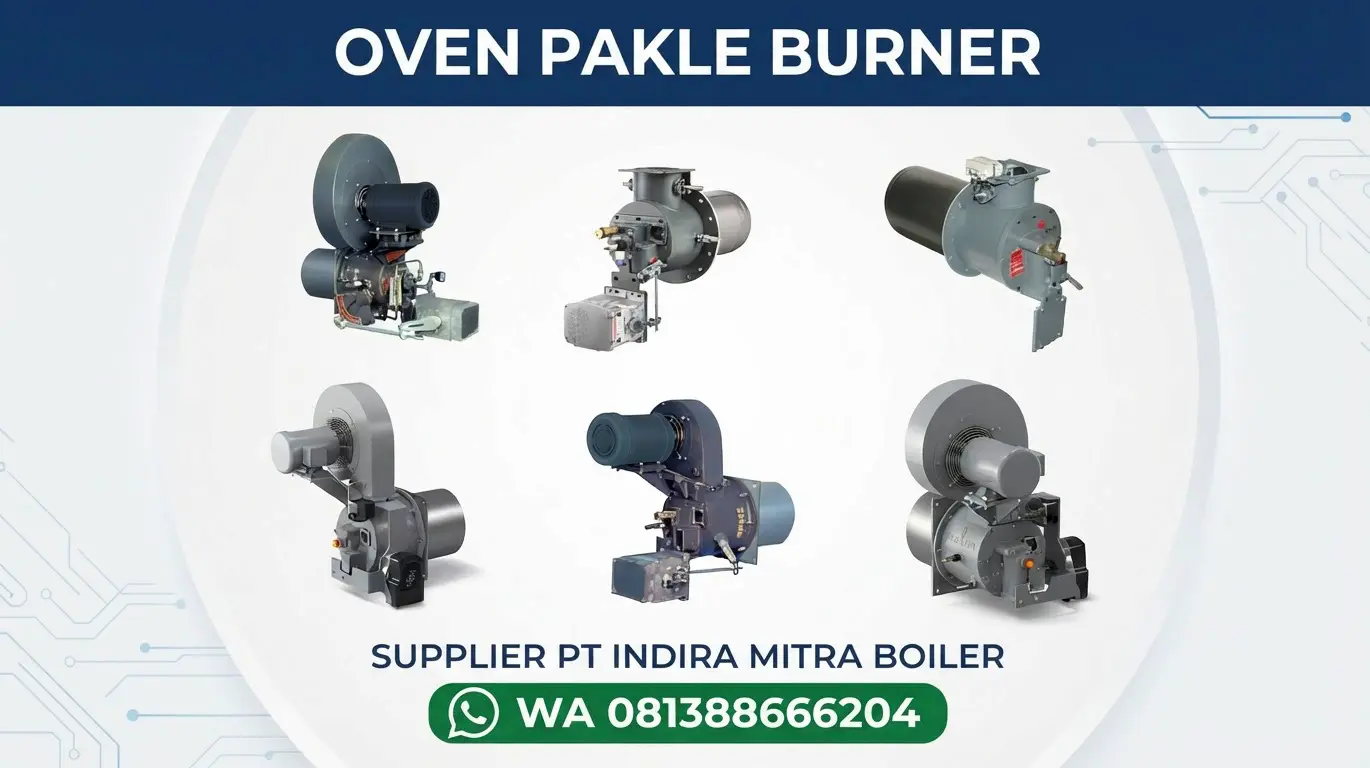

OVENPAK LE Burner: Spesifikasi dan Aplikasi Oven Industri

OVENPAK LE Burner merupakan pilihan burner gas untuk pemanasan udara pada oven dan dryer industri. Ketika perusahaan membutuhkan suhu proses yang terkendali, pemilihan burner harus mempertimbangkan kapasitas panas, karakter bahan, pasokan gas, dan sistem sirkulasi udara. Dengan demikian, pembelian peralatan dapat mendukung kebutuhan produksi secara tepat.

PT Indira Mitra Boiler melayani kebutuhan supply dan service burner untuk berbagai sistem pemanas industri. Melalui konsultasi teknis, pelanggan dapat membahas pemilihan unit, kelengkapan gas train, panel kontrol, instalasi, dan commissioning. Ruang lingkup setiap pekerjaan kemudian dituangkan dalam penawaran sesuai kondisi mesin dan lokasi pemasangan.

Nama resmi produk ini adalah MAXON OVENPAK® LE. Penulisan “OVENVAK LE” yang terkadang muncul dalam pencarian sebaiknya diperbaiki saat mengisi judul produk, katalog, atau dokumen pembelian. Identitas yang benar membantu purchasing meminta barang dengan model dan konfigurasi yang sesuai.

Artikel ini membahas karakter produk sekaligus pertimbangan engineering bagi pembeli. Angka kapasitas, tekanan, turndown, dan batas temperatur wajib mengikuti datasheet model yang ditawarkan. Sementara itu, contoh perhitungan dalam artikel merupakan ilustrasi, sehingga pengguna perlu mengganti asumsi dengan data proses sebenarnya.

1. Mengenal OVENPAK LE Burner

Menurut informasi resmi Honeywell, OVENPAK LE merupakan burner gas dengan prinsip nozzle mixing untuk aplikasi pemanasan industri. Seri ini menggabungkan pembakaran beremisi rendah dengan rentang pengaturan beban yang luas. Pilihan packaged menggunakan blower terintegrasi, sedangkan versi EB dirancang untuk suplai udara dari blower eksternal.

Pada prinsip nozzle mixing, gas dan udara pembakaran bertemu di bagian burner yang dirancang untuk membentuk campuran pembakaran. Hasil proses tersebut kemudian memberikan panas kepada sistem. Karena itu, kesesuaian burner berkaitan erat dengan geometri ruang pemanasan dan jalur udara mesin.

Pembeli sering berfokus pada merek atau ukuran fisik. Padahal, dua burner dengan tampilan serupa dapat memiliki kapasitas dan kebutuhan perlengkapan berbeda. Kode model, jenis bahan bakar, serta konfigurasi kontrol harus diperiksa sebelum pesanan disetujui.

Selain itu, burner merupakan bagian dari satu rangkaian mesin. Sensor temperatur, blower sirkulasi, exhaust, dan isolasi turut memengaruhi hasil pemanasan. Evaluasi seluruh rangkaian memberikan dasar yang lebih kuat daripada memilih unit hanya berdasarkan perkiraan ukuran oven.

2. Memahami Istilah Low Temperature

Istilah low temperature pada kelompok burner industri perlu dipahami dalam konteks aplikasi pemanasan. Istilah tersebut tidak berarti suhu nyala api selalu rendah atau peralatan dapat dipasang tanpa batas temperatur. Suhu proses, suhu material, dan temperatur komponen burner merupakan parameter yang berbeda.

Oven pengering dapat bekerja pada temperatur proses yang jauh berbeda dari furnace peleburan. Karena itu, pemilihan burner untuk udara panas tidak otomatis sama dengan pemilihan burner untuk ruang bakar bertemperatur tinggi. Engineering perlu mengetahui kondisi aktual pada posisi pemasangan.

Misalnya, sensor oven menunjukkan temperatur tertentu, sementara flange burner menerima paparan panas lokal yang berbeda. Kondisi ini dapat dipengaruhi aliran udara, radiasi, dan posisi dinding. Penilaian temperatur harus mencakup lingkungan komponen, bukan hanya angka pada layar kontrol.

Ketika meminta penawaran, sampaikan suhu operasi normal, suhu maksimum, dan kemungkinan kondisi abnormal. Berikan pula informasi apakah burner memanaskan udara secara langsung atau melalui penukar panas. Data tersebut membantu menentukan konstruksi pemasangan dan perlindungan komponen yang sesuai.

3. Ringkasan Spesifikasi Utama

Tabel ini merangkum karakter seri, bukan menetapkan spesifikasi untuk seluruh ukuran. Penawaran teknis tetap harus menyebutkan kapasitas maksimum, kapasitas minimum, jenis gas, dan kebutuhan listrik. Dokumen tersebut menjadi acuan bersama antara supplier, engineering, dan purchasing.

Periksa pula aksesori yang termasuk dalam harga. Burner, regulator, valve pengaman, sensor api, dan panel dapat ditawarkan dalam lingkup berbeda. Dengan membaca daftar komponen, pelanggan dapat menghindari perbandingan harga yang tidak setara.

4. Penggunaan Bahan Bakar Gas Bersih

Informasi resmi menyebutkan konfigurasi standar untuk natural gas dan opsi untuk propane atau LPG. Karena itu, istilah clean fuel gas tidak boleh diartikan bahwa semua gas dapat digunakan tanpa pemeriksaan. Komposisi dan kondisi suplai tetap harus sesuai konfigurasi unit.

Dalam sistem gas, kebersihan bahan bakar berkaitan dengan perlindungan komponen. Partikel, cairan, atau kontaminan dapat memengaruhi regulator dan valve. Filter serta pengelolaan kondensat, apabila diperlukan, harus dipilih berdasarkan karakter jaringan gas yang digunakan.

Pelanggan sebaiknya menyampaikan sumber gas dan dokumen kualitas bahan bakar. Untuk suplai dari jaringan, informasi tekanan tersedia dan nilai kalor membantu perhitungan. Untuk LPG, kapasitas penguapan dan kestabilan suplai juga perlu dievaluasi bersama sistem penyimpanan.

Pergantian jenis gas memerlukan pemeriksaan teknis. Jangan menganggap perubahan natural gas menjadi LPG cukup dilakukan melalui pengaturan tekanan. Verifikasi komponen, kapasitas, rasio pembakaran, dan dokumen pabrikan diperlukan agar konfigurasi mesin tetap sesuai kebutuhan proses.

5. Operasi dengan Tekanan Gas Rendah

Kemampuan menerima suplai gas bertekanan rendah dapat bermanfaat bagi fasilitas tertentu. Namun, tekanan yang rendah harus tetap memenuhi kebutuhan burner saat bekerja. Tekanan statis ketika mesin berhenti belum menunjukkan kemampuan jaringan memasok gas pada beban maksimum.

Saat beberapa mesin beroperasi bersamaan, tekanan jaringan dapat berubah. Oleh karena itu, pemeriksaan tekanan dinamis menjadi bagian penting dari evaluasi. Pengukuran dilakukan pada titik yang relevan dan dibandingkan dengan persyaratan model beserta sistem gas train.

Pipa, filter, regulator, dan valve memberikan kehilangan tekanan. Jika jalur terlalu kecil atau komponennya tidak sesuai, tekanan di burner bisa kurang meskipun tekanan sumber terlihat cukup. Desain distribusi gas harus mempertimbangkan debit dan panjang jalur.

Sebelum menetapkan model, kirimkan tekanan minimum, normal, dan maksimum di lokasi. Sertakan ukuran pipa serta jarak sumber gas menuju mesin. Data tersebut membantu supplier menilai apakah kebutuhan dapat dipenuhi atau diperlukan penyesuaian pada jaringan pemasok bahan bakar.

6. Memahami Klaim Low NOx dan CO

OVENPAK LE dirancang untuk mendukung emisi NOx dan CO yang rendah. Namun, dokumentasi pabrikan menjelaskan bahwa hasil emisi bergantung pada aplikasi, dan jaminan angka memerlukan kesepakatan tertulis khusus. Karena itu, klaim produk tidak menggantikan pengukuran pada mesin pelanggan.

Secara umum, NOx berkaitan dengan kondisi pembentukan senyawa nitrogen selama pembakaran. Sementara itu, CO menjadi salah satu parameter untuk mengevaluasi pembakaran yang tidak lengkap. Kedua parameter tersebut perlu dibaca bersama kondisi operasi dan metode pengukuran.

Ketika penawaran mencantumkan target emisi, jelaskan satuan dan dasar pelaporannya. Hasil dalam ppm tanpa informasi koreksi oksigen dapat sulit dibandingkan. Titik sampling, beban operasi, dan jenis gas juga perlu dicatat agar evaluasi mempunyai konteks.

Bagi pengguna, pengujian pembakaran memberikan manfaat praktis. Teknisi dapat menilai kesesuaian pengaturan terhadap kondisi mesin, kemudian mendokumentasikan hasilnya. Target kualitas udara atau persyaratan proyek sebaiknya dibahas sejak awal agar ruang lingkup pengujian dapat ditetapkan dalam penawaran.

7. Desain Ringkas dan Kemudahan Pemasangan

Ukuran burner memengaruhi ruang yang dibutuhkan di sekitar mesin. Desain yang ringkas dapat membantu penataan peralatan, terutama ketika ruang workshop atau area produksi terbatas. Meskipun demikian, ruang pemasangan tetap harus menyediakan akses untuk pemeriksaan dan penggantian komponen.

Engineering perlu memeriksa drawing sebelum membuat dudukan. Dimensi flange, posisi sambungan gas, dan arah akses servis menentukan bentuk instalasi. Kesalahan pada tahap fabrikasi dapat menambah pekerjaan modifikasi serta memperpanjang waktu penghentian mesin.

Jangan hanya menyediakan ruang sebesar badan burner. Teknisi juga membutuhkan ruang untuk membuka penutup, melepas sensor, dan melakukan pengukuran. Jalur kabel serta penempatan valve harus mendukung pekerjaan tersebut tanpa mengganggu lalu lintas operator.

Pada retrofit, dokumentasikan dimensi area yang tersedia dengan foto dan ukuran. Periksa apakah dudukan lama masih layak digunakan. Setelah itu, sesuaikan desain baru terhadap kebutuhan burner yang dipilih agar instalasi dapat dikerjakan berdasarkan gambar yang disetujui.

8. Balanced Pressure dalam Evaluasi Sistem

Pabrikan menjelaskan desain balanced pressure sebagai karakter penting seri ini. Fitur tersebut berkaitan dengan keseimbangan tekanan gas dan udara pada sistem burner. Namun, penetapan titik ukur dan pengaturan harus mengikuti dokumen model, bukan perkiraan operator.

Dalam praktik engineering, perubahan tekanan ruang pemanasan merupakan kondisi yang perlu diperhatikan. Buka tutup damper, perubahan exhaust, atau gangguan sirkulasi dapat mengubah lingkungan pembakaran. Karena itu, evaluasi burner harus mencakup kondisi tekanan ruang sepanjang siklus produksi.

Fitur desain tidak menghilangkan kebutuhan pemeriksaan sistem pendukung. Blower, kontrol, dan jalur udara tetap harus memenuhi persyaratan. Teknisi perlu mengetahui kondisi saat beban minimum, beban maksimum, serta transisi di antara keduanya.

Bagi purchasing, penjelasan balanced pressure sebaiknya diikuti dokumen teknis yang relevan. Mintalah supplier menerangkan konfigurasi yang ditawarkan dan kebutuhan instalasinya. Dengan begitu, istilah dalam brosur dapat diterjemahkan menjadi persyaratan pekerjaan yang konkret dan dapat diperiksa saat serah terima.

9. Turndown dan Kontrol Beban Panas

Turndown merupakan perbandingan antara kapasitas maksimum dan minimum yang dapat dicapai sesuai batas operasi. Sebagai ilustrasi, kapasitas maksimum 500 kW dan minimum 25 kW menghasilkan rasio 20:1. Angka ini hanya contoh matematika, bukan spesifikasi OVENPAK LE.

Rentang pengaturan menjadi penting ketika kebutuhan panas berubah. Pada awal pemanasan, mesin mungkin memerlukan beban besar. Setelah suhu mendekati target, kebutuhan panas dapat menurun sehingga sistem memerlukan kemampuan mengatur daya secara lebih halus.

Walaupun turndown luas dapat mendukung pengaturan proses, hasil temperatur tetap bergantung pada sistem. Sensor, parameter kontrol, sirkulasi udara, dan karakter material memberikan pengaruh tersendiri. Burner tidak dapat mengatasi seluruh ketidakteraturan proses hanya melalui rentang modulasi.

Pilih ukuran yang sesuai dengan beban aktual. Burner yang terlalu besar dapat memiliki beban minimum melebihi kebutuhan oven pada tahap tertentu. Oleh sebab itu, hitung kebutuhan saat pemanasan awal dan kondisi mempertahankan suhu sebelum memutuskan kapasitas serta konfigurasi kontrol.

10. Sistem Penyalaan dan Pengawasan Api

Pada rangkaian burner gas, penyalaan harus berlangsung melalui sistem kontrol yang sesuai desain. Pengawasan api membantu kontrol mengenali keberadaan nyala pada tahap operasi. Jenis sensor dan komponen penyalaan mengikuti konfigurasi unit serta persyaratan aplikasi.

Pengamatan visual dapat membantu pemeriksaan, tetapi penampilan api saja tidak cukup untuk menetapkan kualitas pembakaran. Warna, bentuk, dan kestabilan nyala perlu dievaluasi bersama data pengukuran. Operator juga perlu memahami indikator yang tersedia pada panel mesin.

Saat commissioning, fungsi proteksi diperiksa oleh personel yang kompeten. Lingkup pemeriksaan mencakup respons sistem terhadap kondisi yang dipersyaratkan oleh rancangan. Hasil pengujian kemudian dicatat sebagai bagian dokumen serah terima, bukan sekadar konfirmasi bahwa api menyala.

Jika terjadi kegagalan penyalaan berulang, cari penyebabnya secara sistematis. Informasi alarm, tekanan gas, kondisi udara, dan riwayat perawatan membantu diagnosis. Perbaikan perlu mengembalikan fungsi sistem sesuai desain tanpa menonaktifkan proteksi untuk mengejar kelangsungan produksi.

11. Perbedaan Pemanasan Langsung dan Tidak Langsung

Pada sistem direct fired, panas pembakaran digunakan melalui kontak aliran gas panas dengan udara atau proses sesuai desain. Karena itu, kesesuaian karakter produk dan kualitas aliran menjadi pertimbangan. Aplikasi harus menilai apakah hasil pembakaran dapat diterima dalam proses tersebut.

Pada sistem indirect fired, penukar panas memisahkan aliran pembakaran dari aliran yang digunakan proses. Susunan ini memerlukan evaluasi perpindahan panas dan tahanan aliran. Selain burner, kondisi permukaan penukar panas turut memengaruhi kemampuan mesin menghasilkan panas yang diperlukan.

Pemilihan kedua pendekatan tidak cukup dilakukan berdasarkan harga burner. Produk, kebutuhan kebersihan, temperatur, dan desain ventilasi harus diperiksa. Kebutuhan pemeliharaan serta risiko kebocoran penukar panas juga menjadi bagian evaluasi sistem secara menyeluruh.

Sampaikan jenis pemanasan ketika menghubungi supplier. Jika mesin sudah tersedia, kirimkan drawing jalur udara dan ruang pembakaran. Dokumentasi tersebut membantu menentukan apakah unit yang dipilih dapat diintegrasikan atau diperlukan perubahan pada mesin sebelum pekerjaan dimulai.

12. Aplikasi pada Oven Industri

Oven industri digunakan untuk berbagai proses yang memerlukan paparan panas terkendali. Setiap produk memiliki target temperatur dan durasi berbeda. Oleh sebab itu, spesifikasi burner harus mengikuti kebutuhan proses, bukan sekadar mengikuti kapasitas mesin lain yang tampak serupa.

Dalam oven batch, jumlah muatan dapat berubah antarproduksi. Perubahan tersebut memengaruhi waktu pemanasan dan kebutuhan daya. Sensor yang hanya membaca satu titik mungkin belum mewakili seluruh area, sehingga pemetaan temperatur dapat membantu menilai distribusi panas.

Oven kontinu mempunyai pola yang berbeda. Material masuk dan keluar selama mesin bekerja, sehingga beban berkaitan dengan laju produksi. Posisi burner, pembagian zona, dan sirkulasi udara perlu diselaraskan agar mesin dapat memenuhi target pemanasan produk.

Sebelum membeli, tetapkan ukuran oven, massa muatan, waktu proses, dan toleransi temperatur. Jelaskan pula frekuensi buka pintu serta pola pergantian batch. Dengan informasi tersebut, engineering dapat membahas kebutuhan panas dan ruang lingkup kontrol yang lebih sesuai bagi pengguna.

13. Aplikasi pada Dryer Industri

Pada dryer, panas digunakan untuk membantu mengurangi kadar air material. Beban tidak hanya berasal dari peningkatan temperatur bahan. Penguapan air, pemanasan udara, dan kehilangan panas juga perlu dihitung untuk mendapatkan estimasi kebutuhan sistem yang lebih lengkap.

Kadar air awal dan akhir harus menggunakan dasar yang jelas. Perhitungan berbasis basah berbeda dari perhitungan berbasis kering. Jika basis tersebut tertukar, jumlah air yang perlu diuapkan dapat salah sehingga ukuran burner ikut meleset dari kebutuhan produksi.

Selain sumber panas, dryer membutuhkan pengelolaan aliran udara. Udara membawa panas menuju bahan sekaligus membantu mengeluarkan uap air. Ketika exhaust atau distribusi udara tidak sesuai, penambahan kapasitas burner belum tentu meningkatkan hasil pengeringan secara proporsional.

Untuk konsultasi, kirimkan jenis material, laju umpan, kadar air, dan waktu pengeringan. Sertakan batas temperatur produk agar pembahasan memperhatikan kualitas hasil. Informasi mengenai debu atau karakter material lain juga membantu menilai kebutuhan desain instalasi secara lebih terarah.

14. Pertimbangan untuk Produk Pangan

Proses pangan membutuhkan evaluasi yang menggabungkan kebutuhan panas dan mutu produk. Baking, roasting, serta pengeringan mempunyai karakter berbeda. Pemilihan metode pemanasan harus mengikuti persyaratan proses, terutama ketika udara panas berinteraksi dengan bahan yang diproduksi.

Temperatur yang sesuai belum selalu menghasilkan produk yang seragam. Distribusi udara, ketebalan bahan, dan waktu tinggal dapat memberikan perbedaan hasil. Oleh karena itu, evaluasi oven perlu mencakup seluruh tahapan produksi dan parameter mutu yang digunakan pabrik.

Dalam proyek baru, lakukan pembahasan antara engineering dan tim produksi. Tim produksi dapat menjelaskan warna, tekstur, kadar air, atau target lain. Sementara itu, engineering menerjemahkan kebutuhan tersebut menjadi parameter temperatur, kapasitas, dan pengendalian mesin.

Untuk retrofit, bandingkan kondisi sebelum dan sesudah perubahan menggunakan metode yang sama. Catat konsumsi gas, waktu proses, dan kualitas produk pada beban setara. Pendekatan tersebut membantu perusahaan mengevaluasi hasil investasi melalui data yang relevan dengan kebutuhan usahanya.

15. Pertimbangan pada Tekstil, Kertas, dan Coating

Pemanasan udara juga digunakan pada berbagai proses tekstil dan kertas. Kebutuhan panas dapat berubah mengikuti ketebalan, kecepatan produksi, serta kandungan air material. Karena itu, pengaturan burner harus menjadi bagian dari pengendalian lini secara keseluruhan.

Pada proses coating, engineering perlu mengetahui bahan yang digunakan dan karakter pelepasannya selama pemanasan. Informasi keselamatan bahan membantu penilaian ventilasi serta sistem proteksi. Keputusan jenis pemanasan harus mengikuti kebutuhan mesin dan karakter proses pelanggan.

Pembagian zona dapat menjadi pertimbangan pada mesin yang panjang. Setiap bagian mungkin memerlukan kondisi temperatur berbeda. Jumlah burner dan pengaturan kontrol kemudian ditetapkan berdasarkan kebutuhan zona, aliran udara, dan kemampuan sistem mendistribusikan panas.

Saat meminta penawaran, sampaikan kecepatan lini, lebar material, dan target produksi. Jelaskan pula sistem exhaust serta sumber udara yang tersedia. Data tersebut memberikan dasar untuk membahas unit, gas train, panel, dan integrasi terhadap mesin existing dengan lebih jelas.

16. Data untuk Memilih Kapasitas Burner

Pemilihan kapasitas dimulai dari kebutuhan energi proses. Data yang diperlukan meliputi massa material, temperatur awal, temperatur akhir, dan waktu pemanasan. Jika ada penguapan atau perubahan fase, kebutuhan energi tambahan harus diperhitungkan sesuai sifat material yang digunakan.

Selanjutnya, periksa bagian mesin yang ikut dipanaskan. Dinding, rak, conveyor, dan komponen lain dapat menyerap panas selama awal operasi. Beban tersebut berbeda dari kebutuhan mempertahankan temperatur ketika mesin sudah mencapai kondisi kerja yang stabil.

Kehilangan panas juga perlu diperhitungkan. Udara keluar, pembukaan pintu, dan isolasi dapat memengaruhi kebutuhan daya. Namun, allowance sebaiknya mempunyai dasar yang jelas agar tidak menjadi tambahan berulang yang membuat ukuran burner jauh melebihi beban aktual.

Sampaikan seluruh asumsi dalam dokumen perhitungan. Dengan begitu, pelanggan dapat memahami mengapa kapasitas tertentu dipilih. Jika data produksi berubah, perhitungan dapat diperbarui tanpa memulai pembahasan dari awal atau mengandalkan ingatan mengenai kondisi mesin sebelumnya.

17. Contoh Menghitung Beban Pemanasan Udara

Sebagai ilustrasi, gunakan persamaan Q = m × Cp × ΔT. Pada persamaan ini, m merupakan laju massa udara dalam kg/s, Cp adalah panas jenis dalam kJ/kg°C, dan ΔT adalah kenaikan temperatur. Hasil Q dinyatakan dalam kW.

Misalkan laju massa udara 2 kg/s, panas jenis diasumsikan 1 kJ/kg°C, dan kenaikan temperatur 100°C. Beban pemanasan udara menjadi 2 × 1 × 100 = 200 kW. Contoh ini belum memasukkan beban material, penguapan, atau kehilangan panas mesin.

Jika debit tersedia dalam m³/jam, ubah terlebih dahulu menjadi laju massa menggunakan densitas yang sesuai. Temperatur dan kondisi udara memengaruhi densitas. Karena itu, debit volumetrik tidak boleh langsung diperlakukan sebagai massa tanpa penyesuaian satuan.

Contoh ini membantu menjelaskan metode awal pemilihan kapasitas. Namun, penggunaan pada proyek membutuhkan data aktual dan batas desain mesin. Engineering kemudian menilai kapasitas burner, rentang minimum, serta kebutuhan cadangan berdasarkan seluruh beban yang telah dihitung.

18. Menghitung Perkiraan Konsumsi Gas

Perkiraan konsumsi bahan bakar dapat dihitung dari daya input dan nilai kalor gas. Sebagai ilustrasi, daya input 200 kW dengan nilai kalor 10 kWh/Nm³ menghasilkan konsumsi 20 Nm³/jam. Asumsi tersebut harus diganti sesuai data pemasok bahan bakar.

Jika angka yang tersedia merupakan kebutuhan panas berguna, evaluasi efisiensi sistem sebelum menghitung input. Misalnya, kebutuhan berguna 200 kW dengan asumsi efisiensi 80% memerlukan input 250 kW. Dengan nilai kalor ilustratif tadi, konsumsi menjadi 25 Nm³/jam.

Perbedaan basis nilai kalor perlu diperhatikan. LHV dan HHV mempunyai dasar perhitungan berbeda, sehingga data tidak boleh dicampur tanpa penyesuaian. Definisi kondisi normal pada satuan gas juga harus mengikuti dokumen yang digunakan dalam kontrak atau pengukuran.

Konsumsi harian diperoleh dari pemakaian per jam dan pola operasi. Mesin modulating tidak selalu bekerja pada daya maksimum sepanjang hari. Oleh sebab itu, estimasi biaya yang baik mempertimbangkan profil beban, waktu pemanasan awal, dan durasi mempertahankan temperatur.

19. Gas Train sebagai Bagian Penawaran

Gas train menghubungkan sumber bahan bakar dengan burner melalui rangkaian komponen yang ditetapkan dalam desain. Perlengkapan dapat mencakup filter, regulator, valve pengaman, pressure switch, dan instrumentasi. Susunan aktual bergantung pada aplikasi serta persyaratan sistem yang digunakan.

Ukuran sambungan bukan satu-satunya dasar pemilihan komponen. Debit, tekanan, karakter gas, dan kehilangan tekanan juga perlu diperiksa. Komponen yang tampak cocok secara mekanis belum tentu menyediakan kemampuan aliran yang diperlukan pada seluruh rentang operasi.

Saat membandingkan penawaran, minta daftar komponen dan mereknya. Jelaskan apakah pipa penghubung, bracket, pengujian, serta dokumentasi termasuk harga. Informasi tersebut memudahkan purchasing membandingkan paket dengan ruang lingkup yang benar-benar setara.

Periksa pula batas pekerjaan antara supplier dan pelanggan. Titik awal suplai gas harus dinyatakan dengan jelas agar tanggung jawab instalasi dapat dipahami. Dengan pembagian yang tertulis, tim proyek dapat menyiapkan pekerjaan pendukung sebelum burner tiba di lokasi.

20. Panel Kontrol dan Integrasi Mesin

Panel kontrol menghubungkan permintaan panas dari proses dengan pengoperasian burner. Di dalam rancangan, fungsi pengaturan temperatur perlu dibedakan dari fungsi pengawasan keselamatan. Keduanya saling mendukung, tetapi mempunyai tujuan dan persyaratan yang berbeda dalam pengendalian mesin.

Konfigurasi panel dapat melibatkan temperature controller, PLC, atau antarmuka lain sesuai kebutuhan proyek. Namun, pemilihan perangkat harus mengikuti kompleksitas proses. Panel yang lebih rumit tidak otomatis memberikan hasil lebih baik jika operator sulit memahami fungsi dasarnya.

Alarm yang jelas membantu pekerjaan operasional. Informasi gangguan sebaiknya dapat ditelusuri agar teknisi mengetahui kondisi yang perlu diperiksa. Penamaan indikator, diagram, dan dokumentasi harus konsisten sehingga pembahasan antara operator dan tim servis berjalan lebih mudah.

Pada retrofit, periksa tegangan, sinyal kontrol, dan interlock mesin existing. Supplier perlu mengetahui perangkat yang tetap digunakan serta komponen yang diganti. Setelah itu, drawing integrasi dapat disusun untuk mengurangi kesalahan sambungan dan memperjelas batas tanggung jawab pekerjaan.

21. Persiapan Instalasi di Lokasi

Instalasi yang baik dimulai sebelum peralatan dikirim. Pastikan drawing, ukuran dudukan, dan kebutuhan utilitas sudah disetujui. Persiapan tersebut membantu pelanggan mengatur pekerjaan sipil, mekanikal, serta elektrikal sesuai jadwal proyek dan ketersediaan area produksi.

Lokasi juga harus menyediakan akses kerja yang memadai. Penempatan burner, gas train, dan panel perlu mempertimbangkan pemeriksaan berkala. Jalur kerja teknisi sebaiknya tidak terhalang struktur mesin atau material produksi yang sulit dipindahkan saat perawatan diperlukan.

Periksa arah aliran dan kondisi saluran udara. Udara panas harus dapat digunakan sesuai rancangan mesin. Jika instalasi ducting berubah dari drawing, engineering perlu mengevaluasi pengaruhnya terhadap tahanan aliran, distribusi panas, serta kondisi pada area burner.

Sebelum commissioning, koordinasikan kesiapan sumber gas dan listrik. Pelanggan juga perlu menyiapkan material uji serta personel terkait. Dengan kesiapan tersebut, pengujian dapat menilai mesin dalam kondisi yang mendekati produksi, bukan hanya menyalakan burner tanpa beban proses.

22. Commissioning dan Dokumen Serah Terima

Commissioning bertujuan memeriksa kesiapan sistem dan menilai pengoperasian sesuai ruang lingkup proyek. Kegiatan ini memerlukan dokumen model, drawing, serta kondisi utilitas yang memadai. Pelaksanaan dilakukan oleh personel yang memahami burner dan mesin tempat unit tersebut dipasang.

Pengujian sebaiknya mencakup kondisi beban yang relevan. Mesin perlu dievaluasi ketika memulai pemanasan dan saat mendekati temperatur target. Jika produksi memiliki beberapa resep, tentukan kondisi uji yang mewakili kebutuhan utama dan perubahan beban yang penting.

Catatan hasil dapat meliputi tekanan, temperatur, konsumsi gas, dan hasil analisis pembakaran apabila termasuk lingkup pekerjaan. Dokumen tersebut menjadi acuan untuk perawatan berikutnya. Tanpa baseline, perubahan performa setelah beberapa bulan akan lebih sulit dinilai secara objektif.

Serah terima juga mencakup penjelasan pengoperasian kepada personel pelanggan. Bahas indikator, alarm, dan jadwal pemeriksaan yang disepakati. Dengan dokumentasi yang jelas, tim pengguna mempunyai panduan untuk menjaga kondisi mesin dan menyampaikan informasi saat membutuhkan dukungan servis.

23. Perawatan Berkala dan Ketersediaan Komponen

Perawatan membantu menjaga kondisi burner beserta sistem pendukungnya. Jadwal tidak dapat ditentukan hanya berdasarkan umur kalender karena intensitas operasi berbeda. Debu, kelembapan, jam kerja, dan karakter proses memberikan pengaruh terhadap kebutuhan pemeriksaan setiap fasilitas.

Pelanggan perlu memiliki daftar komponen sesuai model. Catat kode part, nomor seri, serta konfigurasi unit agar permintaan penggantian lebih akurat. Foto komponen dapat membantu identifikasi, tetapi kode dan dokumen produk tetap memberikan dasar yang lebih kuat.

Pembersihan atau pemeriksaan harus mengikuti manual dan prosedur kerja yang sesuai. Bagian yang tampak sederhana dapat berkaitan dengan keselamatan atau pengaturan pembakaran. Setelah pekerjaan tertentu, teknisi perlu memeriksa kembali kondisi operasi sesuai kebutuhan sistem.

Untuk fasilitas yang beroperasi terus menerus, diskusikan kebutuhan spare part prioritas. Pilihan persediaan sebaiknya mengikuti tingkat kritis komponen dan waktu pengadaan. Dengan perencanaan tersebut, perusahaan dapat menyiapkan dukungan perawatan berdasarkan risiko penghentian produksi yang nyata.

24. Menilai Gangguan melalui Data

Gangguan burner perlu ditelusuri bersama kondisi mesin. Ketika temperatur tidak mencapai target, penyebabnya dapat berasal dari suplai energi, kehilangan panas, atau perubahan beban. Mengganti burner tanpa pemeriksaan menyeluruh dapat meninggalkan penyebab awal yang belum terselesaikan.

Mulailah dengan mencatat waktu kejadian dan kondisi produksi. Informasi jumlah material, posisi damper, serta mesin lain yang beroperasi membantu memahami situasi. Data tekanan gas dan temperatur juga dapat dibandingkan dengan baseline commissioning untuk melihat perubahan yang relevan.

Jika terjadi alarm, gunakan keterangan pada panel dan dokumen sistem sebagai dasar pemeriksaan. Diagnosis harus memperhatikan rangkaian penyebab, bukan hanya komponen terakhir yang memberikan indikasi. Pendekatan ini membantu teknisi menentukan pengujian yang lebih terarah.

PT Indira Mitra Boiler dapat diajak membahas kebutuhan pemeriksaan dan servis berdasarkan informasi pelanggan. Ruang lingkup pekerjaan perlu menetapkan kondisi unit, lokasi, serta pengujian yang diinginkan. Dengan demikian, penawaran jasa mempunyai tujuan dan hasil pemeriksaan yang jelas.

25. Retrofit Burner pada Oven Existing

Retrofit merupakan penggantian atau penyesuaian sistem pada mesin yang sudah digunakan. Proyek ini dapat bertujuan memperbaiki keandalan, menyesuaikan bahan bakar, atau mendukung kebutuhan produksi baru. Sebelum menentukan unit, evaluasi kondisi mesin dan alasan perubahan secara terpisah.

Periksa dudukan, ruang pembakaran, ducting, dan kontrol existing. Komponen lama yang masih digunakan harus sesuai dengan konfigurasi baru. Jika terdapat kerusakan pada isolasi atau aliran udara, kebutuhan perbaikan tersebut perlu dimasukkan dalam pembahasan proyek.

Jadwal pekerjaan juga memengaruhi keputusan. Pelanggan perlu menentukan waktu penghentian mesin dan kesiapan material. Supplier kemudian menyusun lingkup modifikasi serta commissioning agar pekerjaan dapat dilaksanakan dalam jendela waktu yang tersedia tanpa mengabaikan pemeriksaan penting.

Setelah retrofit, lakukan evaluasi menggunakan parameter yang disepakati sebelum pekerjaan. Bandingkan waktu pemanasan, mutu produk, dan konsumsi pada kondisi setara. Data tersebut membantu menjelaskan manfaat perubahan serta menunjukkan bagian mesin yang masih membutuhkan penyesuaian pada tahap berikutnya.

26. Harga dan Biaya Kepemilikan

Harga OVENPAK LE Burner bergantung pada model, konfigurasi, dan kelengkapan penawaran. Oleh karena itu, satu angka tidak dapat mewakili semua kebutuhan pelanggan. Paket unit saja akan berbeda dari paket yang mencakup gas train, panel, instalasi, dan commissioning.

Biaya kepemilikan mencakup investasi awal serta pengeluaran selama pengoperasian. Bahan bakar, listrik blower, perawatan, dan penghentian produksi dapat memberikan pengaruh. Pengguna sebaiknya membandingkan pilihan melalui kebutuhan aktual, bukan hanya nilai pembelian yang paling rendah.

Ketika membahas efisiensi, gunakan baseline yang dapat diperiksa. Penghematan tidak boleh diasumsikan hanya dari label burner atau teknologi kontrol. Kondisi mesin, isolasi, profil beban, dan kualitas pengoperasian juga menentukan konsumsi keseluruhan sistem pemanas.

Mintalah rincian komersial secara tertulis. Penawaran perlu menjelaskan pajak, pengiriman, masa berlaku, waktu pengadaan, dan syarat pembayaran. Garansi serta pengecualiannya juga harus dibaca agar pelanggan mengetahui dukungan yang termasuk dalam kontrak dan pekerjaan tambahan yang mungkin diperlukan.

27. Membandingkan Penawaran secara Setara

Perbandingan penawaran dimulai dari kesamaan kebutuhan teknis. Pastikan setiap supplier menerima data yang sama mengenai kapasitas, gas, dan kondisi mesin. Tanpa dasar tersebut, perbedaan harga mungkin berasal dari perbedaan konfigurasi yang belum dijelaskan kepada purchasing.

Selanjutnya, periksa daftar perlengkapan. Penawaran yang mencantumkan gas train lengkap tidak setara dengan penawaran burner tanpa valve pengaman atau panel. Buat tabel sederhana agar bagian teknis dan komersial dapat diperiksa oleh personel yang bertanggung jawab.

Dokumentasi juga memiliki nilai praktis. Drawing, manual, daftar part, dan catatan pengujian membantu instalasi serta pemeliharaan. Periksa apa yang akan diberikan pada serah terima dan apakah dokumen tersebut sesuai model yang benar-benar dikirim.

Terakhir, pertimbangkan kesiapan dukungan servis. Waktu respons, cakupan wilayah, serta proses pengadaan komponen perlu dibahas secara konkret. Keputusan pembelian kemudian dapat mempertimbangkan kesesuaian sistem dan kelangsungan operasional dengan dasar yang lebih jelas bagi perusahaan pengguna.

28. Ilustrasi Pemilihan untuk Oven Batch

Misalkan sebuah pabrik ingin memperbarui sistem pemanasan oven batch. Kebutuhan utamanya adalah mencapai temperatur proses dalam waktu tertentu dan mempertahankannya selama produksi. Engineering terlebih dahulu mencatat massa produk, kondisi awal, serta karakter oven yang digunakan.

Pada evaluasi awal, tim menemukan bahwa pintu sering terbuka selama pergantian muatan. Mereka kemudian memisahkan beban pemanasan bahan dari kehilangan panas akibat pola operasi. Langkah ini membantu menjelaskan kebutuhan energi yang sebelumnya hanya diperkirakan dari kapasitas burner lama.

Selanjutnya, tim menghitung rentang panas pada tahap pemanasan awal dan penahanan temperatur. Rentang tersebut menjadi dasar pemilihan kapasitas serta kontrol. Supplier juga meninjau ruang pemasangan, ketersediaan gas, dan integrasi panel agar penawaran mencakup pekerjaan yang dibutuhkan.

Ilustrasi ini tidak menetapkan hasil penghematan atau kapasitas tertentu. Tujuannya menunjukkan urutan evaluasi sebelum pembelian. Dengan data yang tersusun, pelanggan dapat meminta penawaran lebih akurat dan menetapkan parameter penerimaan mesin yang sesuai kebutuhan produksi sebenarnya.

29. Ilustrasi Pemilihan untuk Dryer Kontinu

Pada contoh lain, sebuah dryer kontinu menerima bahan dengan kadar air yang berubah. Tim produksi ingin menjaga hasil pengeringan ketika laju umpan meningkat. Engineering perlu menghitung air yang harus diuapkan berdasarkan massa umpan dan target kadar air akhir.

Setelah itu, tim mengevaluasi temperatur yang diizinkan oleh produk. Daya panas tidak dapat dinaikkan tanpa mempertimbangkan kualitas bahan. Jalur udara serta waktu tinggal juga diperiksa karena keduanya memengaruhi kemampuan mesin mengeluarkan kelembapan dari proses.

Supplier kemudian menilai kebutuhan input panas dan rentang pengaturan. Pemilihan burner dibahas bersama kapasitas blower serta exhaust. Jika data menunjukkan keterbatasan aliran udara, penawaran perlu menjelaskan kebutuhan modifikasi mesin agar pelanggan memahami batas hasil perubahan.

Contoh ini menunjukkan bahwa keputusan burner memerlukan koordinasi antarfungsi. Produksi menyediakan target hasil, engineering menyusun kebutuhan sistem, dan purchasing memeriksa lingkup komersial. Dengan pembagian tersebut, pembelian dapat diarahkan kepada kebutuhan proses yang terukur dan dapat dievaluasi setelah pemasangan.

30. FAQ OVENPAK LE Burner

Apa perbedaan OVENPAK dan OVENVAK?

Nama resmi pada dokumentasi produk adalah OVENPAK. Penulisan OVENVAK sebaiknya dikoreksi dalam judul, katalog, dan permintaan penawaran. Untuk identifikasi pembelian, gunakan merek MAXON, nama seri OVENPAK LE, dan kode model lengkap agar barang yang dibahas tidak ambigu.

Apakah semua unit dapat menggunakan LPG?

Kesesuaian LPG harus diperiksa pada konfigurasi unit yang ditawarkan. Jangan menganggap semua nozzle atau perlengkapan natural gas otomatis sesuai LPG. Kirimkan data bahan bakar kepada supplier agar pemilihan dilakukan berdasarkan dokumen teknis dan kebutuhan sistem pelanggan.

Apakah tekanan gas rendah selalu cukup?

Tekanan yang tersedia harus memenuhi kebutuhan unit saat beroperasi. Ukur kondisi dinamis serta pertimbangkan kehilangan tekanan pada jalur gas. Angka tekanan sumber saja belum cukup untuk menentukan kemampuan jaringan memasok burner pada seluruh rentang beban produksi.

Apakah burner dapat langsung dipasang pada oven lama?

Pemasangan memerlukan pemeriksaan dimensi, ruang pemanasan, suplai gas, udara, dan kontrol. Jika konfigurasi lama berbeda, modifikasi mungkin diperlukan. Foto dan drawing mesin membantu supplier menilai kesesuaian sebelum menetapkan ruang lingkup pekerjaan serta harga paket retrofit.

Apakah low NOx berarti tidak menghasilkan emisi?

Istilah low NOx menunjukkan sasaran emisi yang lebih rendah sesuai karakter desain. Nilai aktual harus dinilai melalui kondisi aplikasi dan pengukuran yang relevan. Jika proyek membutuhkan angka tertentu, cantumkan target serta dasar pengujiannya dalam pembahasan teknis dan kontrak.

Apakah harga sudah termasuk panel kontrol?

Kelengkapan bergantung pada penawaran. Pelanggan perlu memeriksa apakah harga mencakup panel, gas train, instalasi, dan commissioning. Meminta daftar komponen serta batas pekerjaan membantu menghindari kesalahpahaman antara paket burner saja dan paket sistem pemanasan yang lebih lengkap.

Bagaimana menghitung kebutuhan kapasitas?

Mulailah dari massa material, temperatur, waktu pemanasan, dan kebutuhan penguapan jika ada. Tambahkan evaluasi kehilangan panas serta beban bagian mesin. Hasil perhitungan kemudian digunakan untuk memilih kapasitas maksimum dan minimum yang sesuai dengan pola operasi pelanggan.

Data apa yang diperlukan untuk servis?

Siapkan kode model, nomor seri, foto unit, dan keterangan alarm. Sertakan kondisi tekanan gas, temperatur proses, serta waktu munculnya gangguan apabila tersedia. Informasi tersebut membantu teknisi menyiapkan pemeriksaan dan memperjelas lingkup jasa yang perlu ditawarkan kepada pelanggan.

31. Konsultasi Supply dan Service Burner

PT Indira Mitra Boiler melayani pembahasan kebutuhan burner dan sistem pemanas industri. Pelanggan dapat menyampaikan aplikasi oven atau dryer, jenis gas, kapasitas produksi, serta kondisi mesin. Informasi awal tersebut digunakan untuk menyusun ruang lingkup konsultasi dan permintaan penawaran.

Untuk proyek baru, siapkan target temperatur, waktu proses, dan data material. Untuk penggantian unit, tambahkan foto nameplate serta gambar area pemasangan. Jika kapasitas belum diketahui, pembahasan dapat dimulai dari kebutuhan panas agar pemilihan tidak mengandalkan perkiraan semata.

Hubungi PT Indira Mitra Boiler melalui WhatsApp 0813-8866-6204 atau kunjungi https://burner.co.id/. Sampaikan kebutuhan supply unit, paket kontrol, instalasi, commissioning, atau servis agar ruang lingkup pekerjaan dapat dibahas sesuai kebutuhan fasilitas dan kesiapan proyek pelanggan.

Dengan perencanaan yang berbasis data, pemilihan OVENPAK LE Burner dapat dipadukan dengan kebutuhan proses, utilitas, dan pemeliharaan. Pelanggan kemudian memiliki dasar untuk menilai penawaran, mempersiapkan instalasi, serta mengevaluasi hasil pengoperasian melalui parameter yang disepakati sejak awal proyek.

Studi Kasus OVENPAK LE Burner untuk Oven Industri

Studi kasus berikut merupakan ilustrasi evaluasi teknis, bukan laporan proyek pelanggan. Contoh ini menjelaskan cara memilih OVENPAK LE Burner berdasarkan kebutuhan pemanasan dan kondisi mesin.

Kondisi Awal: Temperatur Oven Belum Stabil

Sebuah perusahaan menggunakan oven batch untuk mengeringkan material. Pada awal proses, mesin membutuhkan panas besar. Namun, kebutuhan panas menurun ketika temperatur mendekati target.

Operator menemukan bahwa temperatur sulit dipertahankan saat jumlah muatan berubah. Selain itu, waktu pemanasan berbeda antara batch penuh dan batch dengan sedikit material.

Tim engineering kemudian memeriksa sistem secara menyeluruh. Pemeriksaan mencakup burner existing, sensor temperatur, sirkulasi udara, kondisi isolasi, dan pasokan gas.

Evaluasi Kebutuhan Panas

Pemilihan burner dimulai dengan mengumpulkan data berikut:

• Berat material setiap batch.
• Temperatur awal dan temperatur target.
• Waktu pemanasan yang diinginkan.
• Kadar air awal dan akhir.
• Tekanan serta jenis gas.
• Pola pembukaan pintu oven.

Selanjutnya, engineering menghitung kebutuhan panas material dan penguapan air. Beban pemanasan bagian mesin serta kehilangan panas juga diperhitungkan.

Dengan demikian, kapasitas burner ditentukan berdasarkan kebutuhan proses. Ukuran burner lama hanya menjadi informasi pembanding.

Pertimbangan Pemilihan OVENPAK LE Burner

Dalam ilustrasi ini, OVENPAK LE Burner menjadi salah satu pilihan yang dievaluasi. Tim memeriksa apakah kapasitas maksimum dan minimum model sesuai dengan perubahan beban oven.

Kapasitas maksimum diperlukan untuk tahap pemanasan awal. Sementara itu, kapasitas minimum perlu sesuai dengan kebutuhan mempertahankan temperatur.

Namun, pemilihan unit tetap memerlukan pemeriksaan konfigurasi bahan bakar, kebutuhan udara, dan ruang pemasangan. Panel kontrol juga harus mendukung integrasi dengan mesin existing.

Pengujian dan Penilaian Hasil

Sebelum pemasangan, pelanggan dan supplier menetapkan parameter pengujian. Parameter tersebut meliputi waktu pemanasan, kestabilan temperatur, konsumsi gas, dan kualitas hasil pengeringan.

Setelah commissioning, pengujian dilakukan pada kondisi produksi yang sebanding. Jumlah muatan, temperatur awal, dan target proses dicatat agar hasil dapat dibandingkan secara adil.

Penghematan bahan bakar tidak ditetapkan sebelum tersedia data pengukuran. Jika konsumsi berubah, tim perlu menilai pengaruh burner, kontrol, isolasi, dan pola operasi.

Studi Banding Burner untuk Oven dan Dryer Industri

Studi banding membantu pelanggan memilih sistem yang sesuai dengan kebutuhan produksi. Perbandingan perlu menggunakan data teknis dan ruang lingkup penawaran yang setara.

Membandingkan Kapasitas dan Pengaturan Panas

Burner dengan kapasitas maksimum sama belum tentu mempunyai kemampuan pengaturan yang sama. Karena itu, pelanggan perlu memeriksa kapasitas minimum serta metode kontrol setiap pilihan.

Untuk oven dengan beban berubah, rentang pengaturan menjadi salah satu pertimbangan. Namun, kestabilan temperatur juga bergantung pada sensor dan distribusi udara.

Membandingkan Penawaran Burner Saja dan Paket Lengkap

Penawaran pertama mungkin hanya mencakup unit burner. Sementara itu, penawaran kedua dapat mencakup gas train, panel kontrol, instalasi, dan commissioning.

Kedua harga tersebut belum dapat dibandingkan langsung. Purchasing perlu meminta rincian komponen dan batas pekerjaan dari masing-masing supplier.

Selanjutnya, engineering memeriksa kesesuaian teknis setiap paket. Setelah lingkupnya jelas, perusahaan dapat membandingkan total biaya yang diperlukan hingga sistem siap digunakan.

Membandingkan Biaya Operasional

Biaya operasional perlu dihitung berdasarkan pola kerja mesin. Perhitungan mencakup konsumsi gas, listrik blower, jam operasi, dan kebutuhan perawatan.

Gun

PT Indira Mitra Boiler
Office: (021) 352 95874
WhatsApp: +62 813-8866-6204 (Ratman Bejo)
www.indiramitraboiler.co.id
www.burner.co.id
info@indira.co.id
idmratman@gmail.com
Workshop: Tangerang – Indonesia
https://www.youtube.com/@Bejoburnerindonesia
